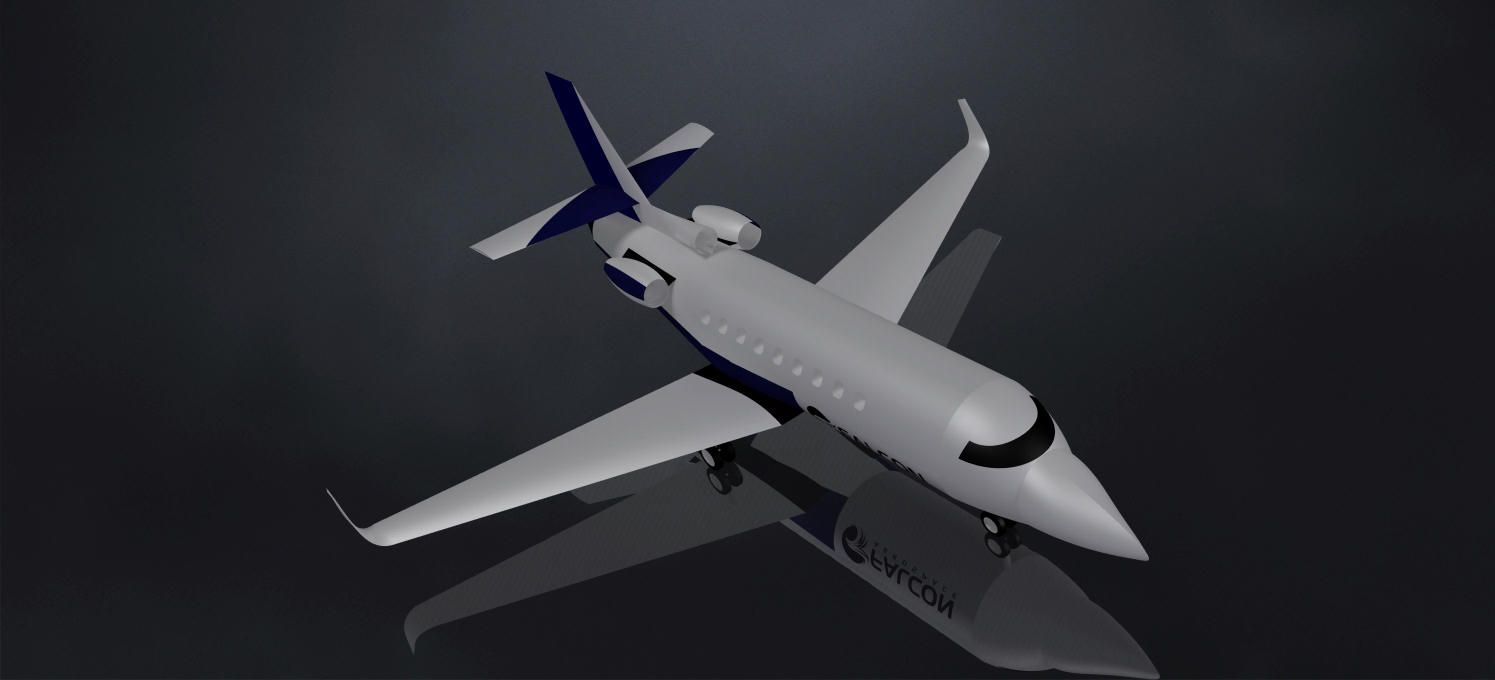

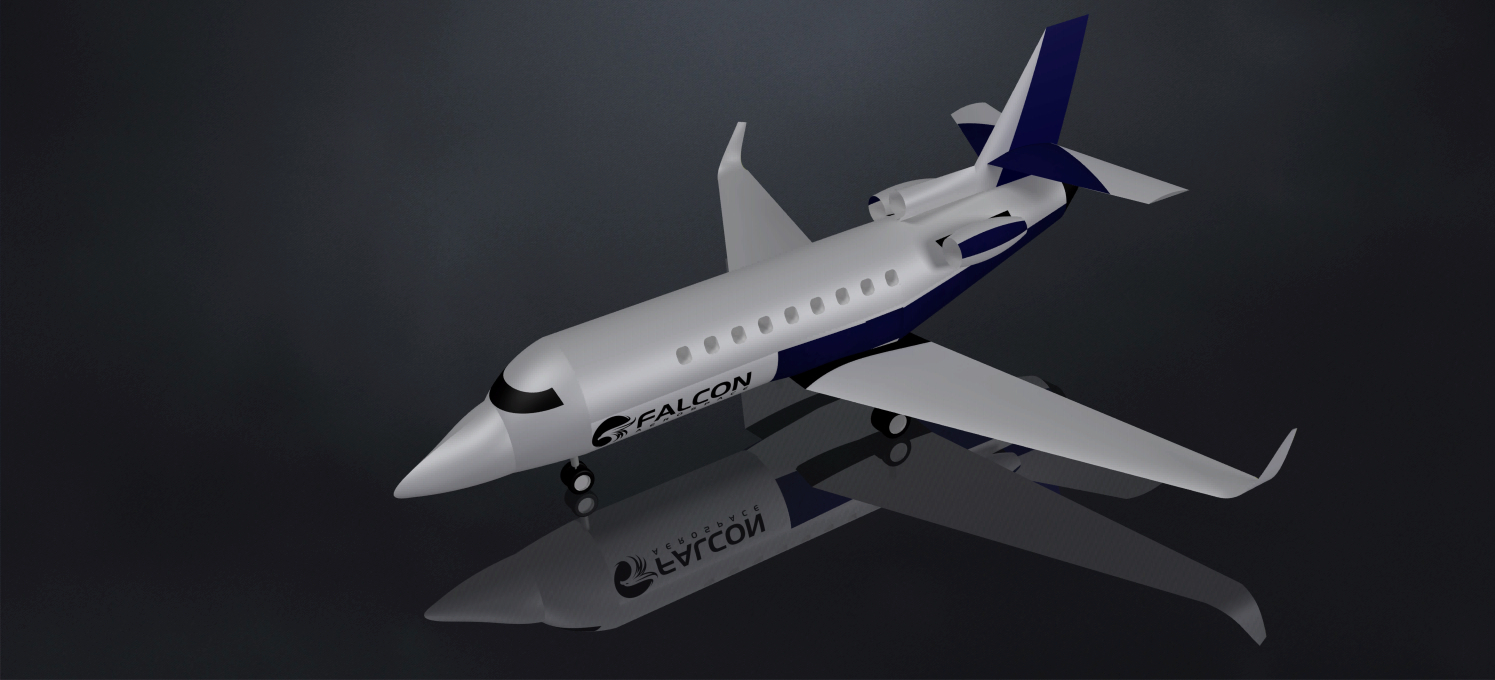

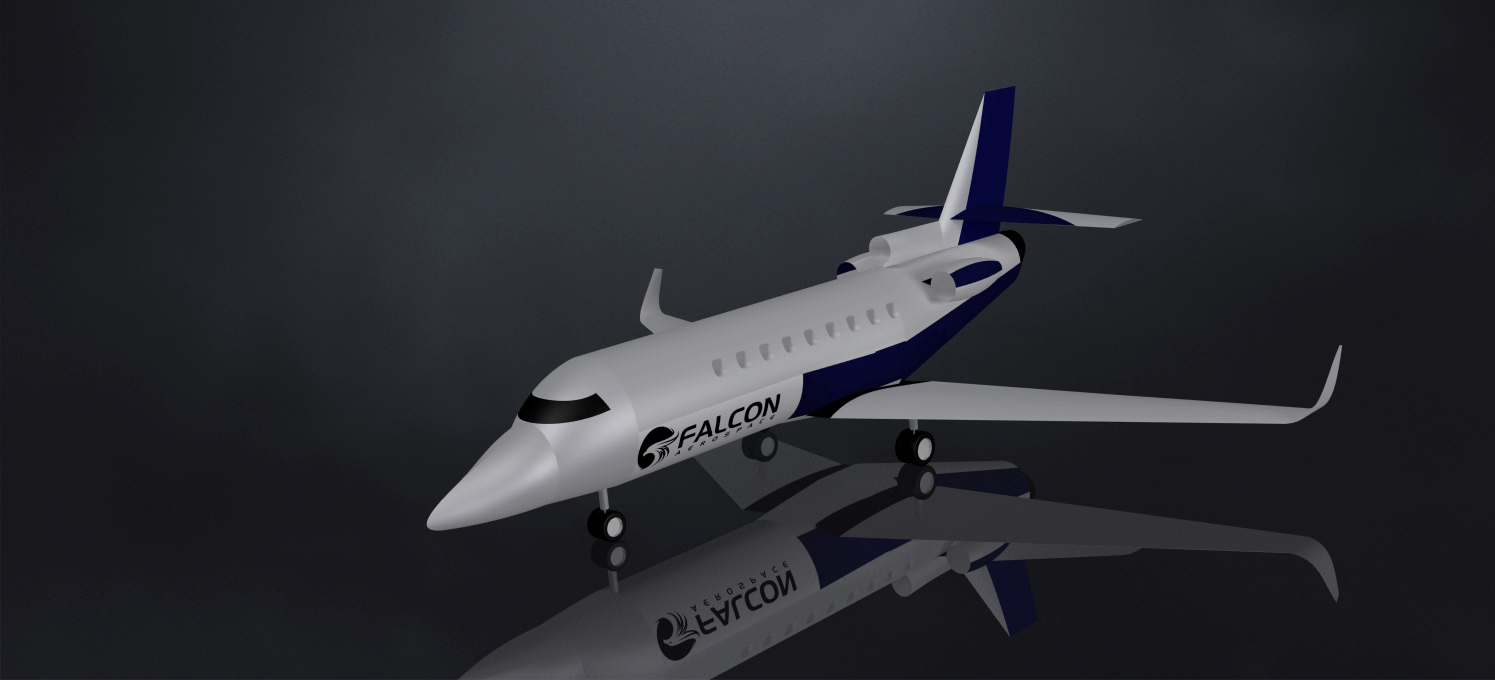

猎鹰900EX公务机曲面外观结构设计

这款公务机的曲面设计围绕高空高速巡航的气动需求展开，机头采用钝尖融合的修形方案，既保证机头雷达罩的安装空间，又能降低跨音速飞行时的激波阻力，机身截面采用类椭圆修形，区别于传统客机的正圆截面，在保证客舱内部站立空间的同时，尽可能压缩机身迎风面积，兼顾舱内舒适性与飞行燃油效率。机翼采用下单翼布局，翼根处做了大面积的整流融合设计，避免机翼与机身连接部位出现气流分离，降低巡航阶段的诱导阻力，机翼后缘设置有分段式襟翼与副翼结构，可在不同飞行速度、起降阶段调整翼面弯度，适配低速起降时的升力需求与高速巡航时的减阻需求。尾翼采用常规布局加翼梢小翼的设计，垂尾后掠角度经过气动优化，在大侧风起降场景下能提供足够的航向稳定性，平尾设置在垂尾中段位置，避开发动机尾流的直接干扰，保证俯仰操纵的响应精度。机身侧面的舷窗采用等间距排布，每个舷窗的安装边界都做了曲面贴合处理，保证与机身外蒙皮的曲率连续，避免局部凸起带来的额外阻力。发动机采用尾吊式布局，安装在机身尾部两侧的短舱内，短舱与机身的连接整流段做了多曲面过渡，既减少发动机工作时的振动传递到客舱，又能优化尾部流场，降低飞行噪音。起落架采用前三点式布局，前起落架布置在机头后方的承力框位置，主起落架收纳在机翼根部与机身连接的承力舱段内，收放机构的运动路径在建模时做了完整的干涉校验，保证收放过程中不会与周边结构、管路发生碰撞。客舱内部的布局围绕高端商务出行场景设计，机身长度方向预留了座椅排布、盥洗室、行李舱的安装空间，曲面蒙皮的内侧预留了桁条、隔框的安装余量，在建模阶段就同步考虑了内部结构件的安装边界，避免后续结构设计时出现曲面与内部件干涉的问题。整机的曲面建模全程保证G2连续，在机身与机翼、尾翼、发动机短舱的连接位置做了曲率过渡处理，不仅满足渲染展示的视觉效果，更能直接为后续的气动仿真、结构受力分析提供基础数模，减少后续工程化阶段的曲面修复工作量。
