航模用小型活塞式内燃发动机结构

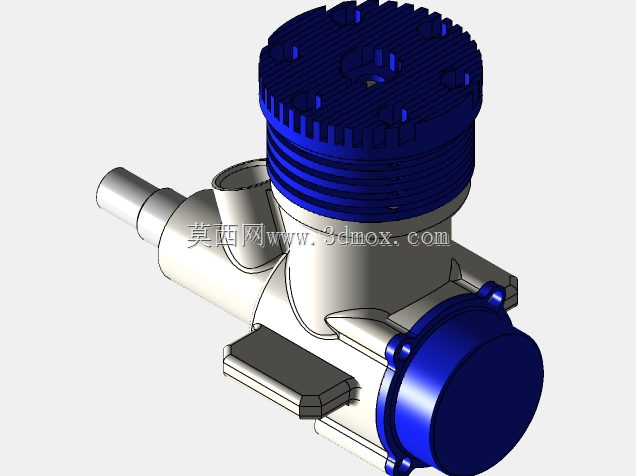

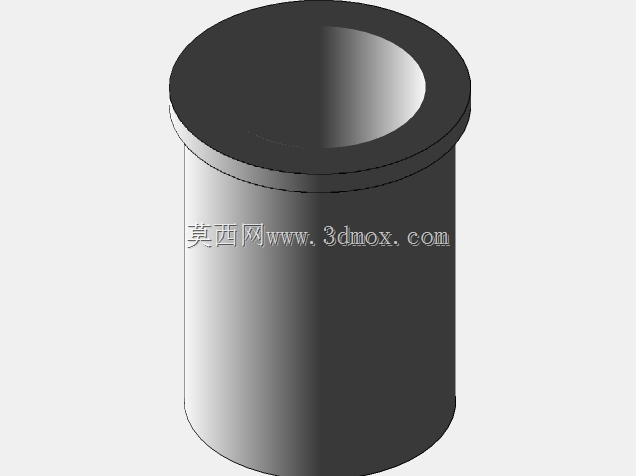

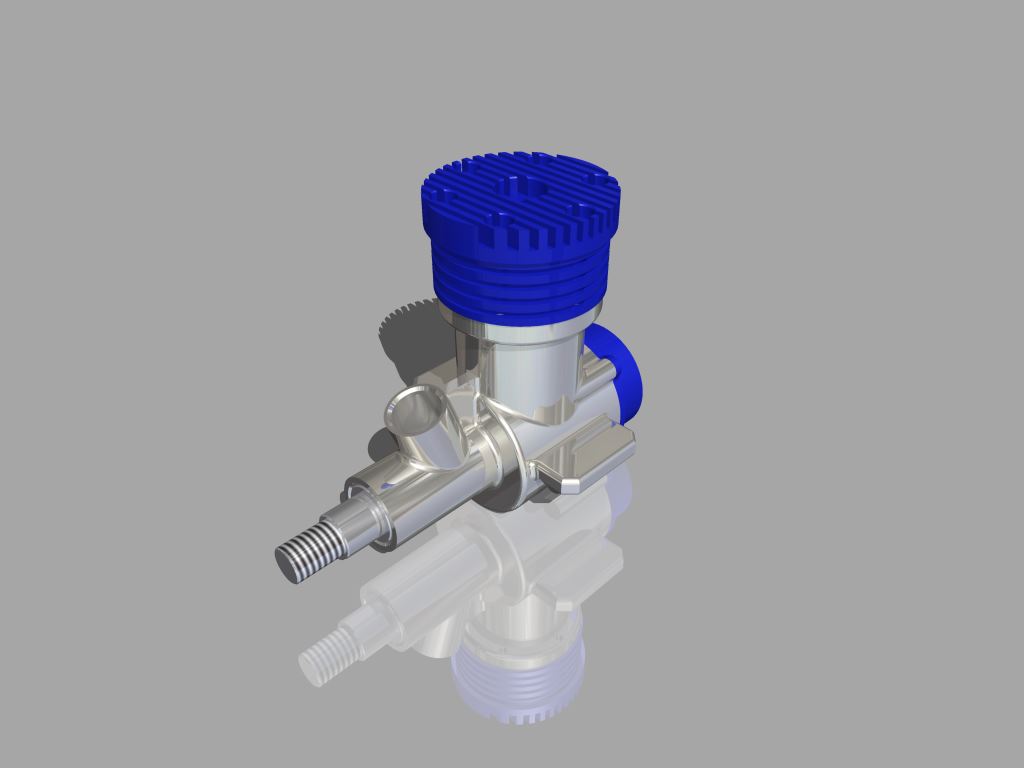

这款小型活塞式内燃发动机主要适配固定翼、车模等小比例航空、车辆模型场景，作为核心动力输出单元，为模型提供持续的推力或行进动力，在航模竞赛、休闲航飞、模型改装等场景中应用广泛，其输出功率区间刚好匹配15-30cc排量级模型的动力需求，不会出现动力冗余不足或者过载烧机的问题。从结构设计来看，顶部采用多鳍片散热缸头结构，鳍片的排布密度、高度都经过热负荷校核，模型运行时缸头持续暴露在迎面气流中，鳍片可以快速将燃烧室内的热量导出，避免连续高转速运行下出现缸温过高、活塞胀缸的故障；缸体采用分体式装配结构，曲轴箱、缸套、化油器接口、排气接口都采用定位止口配合，装配时不需要额外做配磨调整，维修拆解后复装的同轴度误差可以控制在0.02mm以内，能有效降低曲轴高速转动时的径向跳动量。输出端采用带螺纹的曲轴伸出结构，螺纹规格适配主流模型螺旋桨、传动齿轮的安装孔径，安装时只需要将配套的锁紧螺母拧至规定扭矩即可完成固定，不需要额外做转接加工；化油器侧置布局，进气方向与曲轴轴向垂直，能在模型大姿态变化时保证燃油混合比的稳定性，不会因为机身倾斜出现进油不畅、富油熄火的问题；后盖采用偏心油道设计，能在曲轴转动时利用曲轴箱内的压力波动完成燃油的输送与配比，不需要额外加装燃油泵就能稳定供油。从安装边界来看，发动机的安装耳孔间距符合主流航模发动机安装座的通用尺寸，安装时不需要对模型的防火板做额外打孔修改，整体径向最大尺寸集中在缸头散热鳍片位置，装配时只要预留出缸头周围3mm以上的散热间隙，就能保证连续运行时的散热效率；整体重量控制在同排量级别发动机的较低水平，不会给模型带来额外的配重负担，能有效提升模型的动力重量比，改善航模的爬升、加速性能。设计过程中针对模型运行的高转速工况，对曲轴的动平衡做了专门调校，曲轴配重块的偏心量经过反复修正，能在最高两万转的转速下保持较低的振动水平，避免振动传递到机身导致舵机虚位、接收机接线松脱等问题；排气接口采用标准的压合式接口，适配市面上主流的模型消音器，安装时只需要将消音器插入接口拧紧固定螺丝即可，不需要做额外的密封处理就能保证排气密封性，不会出现漏气导致的转速不稳问题。
