直列四缸内燃发动机结构设计方案

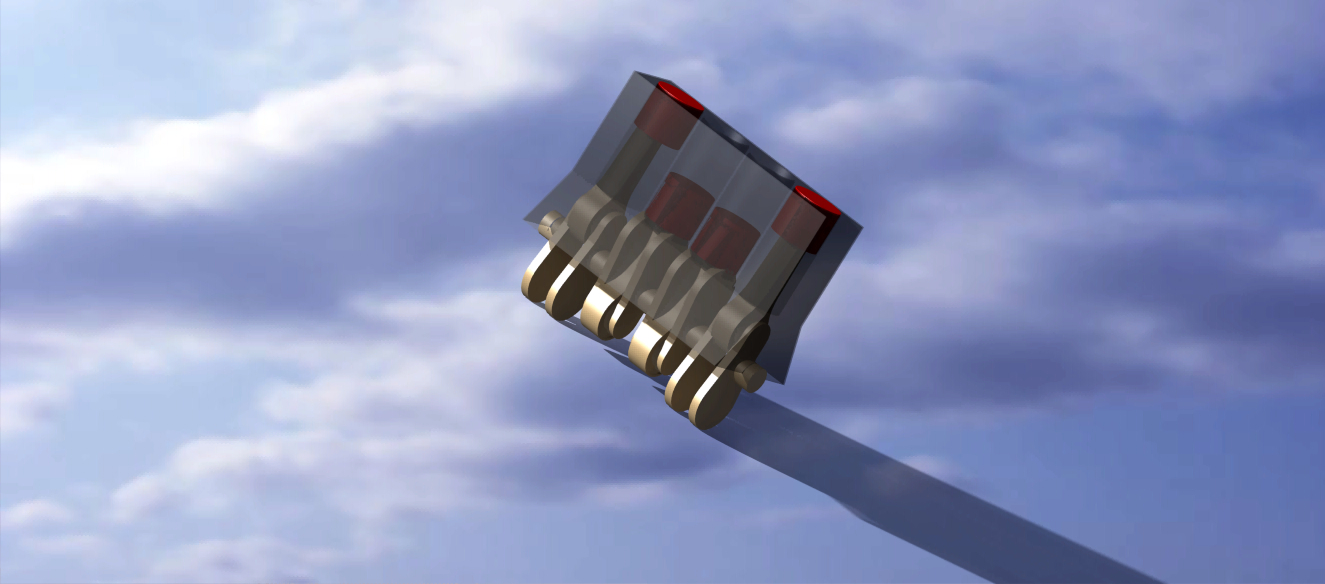

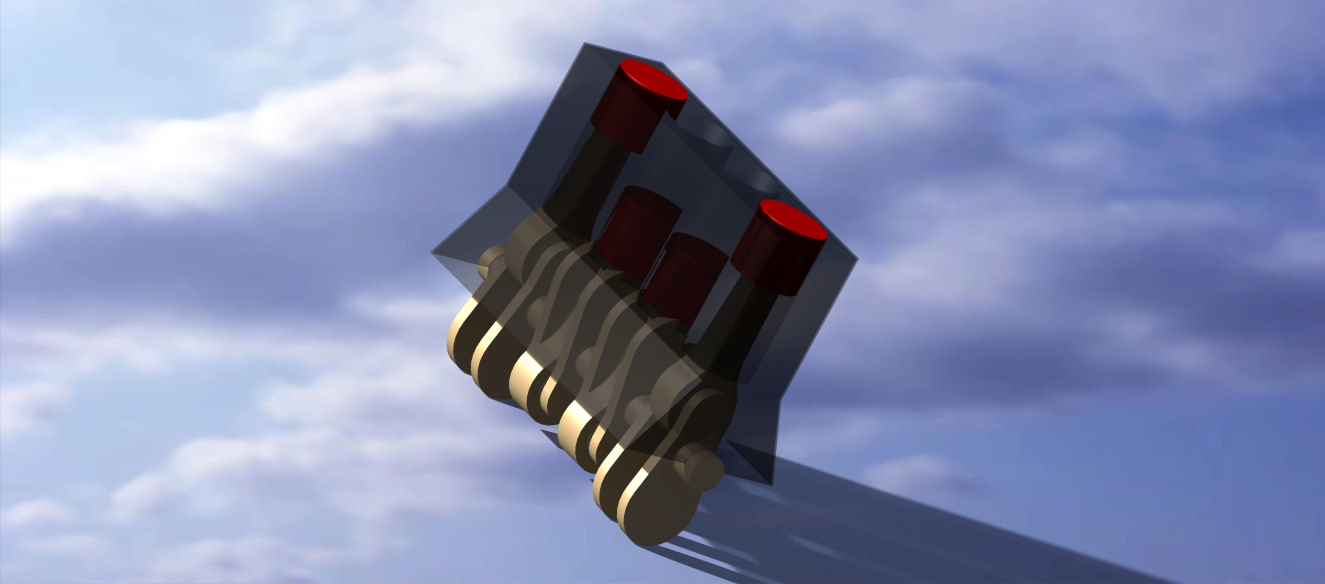

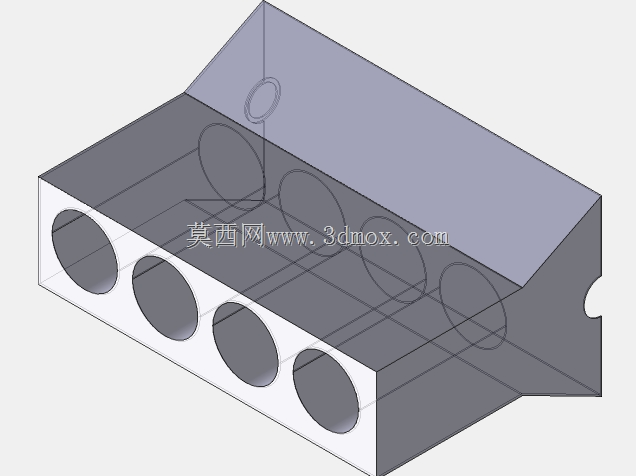

这套直列四缸动力装置的三维结构，可覆盖乘用车、小型工程机械、农用动力机组的配套选型参考，在民用动力领域，这类四缸结构是1.0-2.5L排量区间的主流配置，兼顾运转平顺性与制造成本，广泛适配家用轿车、轻型载货车辆、小型发电机组以及小型工程作业设备的动力输出需求。从结构设计逻辑来看，整体采用直列排布的气缸布局，四个气缸沿曲轴轴向等距布置，缸体采用集成式设计，既保证了整体刚性，也简化了冷却水道、润滑油道的加工路径，降低量产阶段的工艺复杂度。曲柄连杆机构作为核心动力转换部件，设计时严格匹配活塞行程与曲轴曲柄半径的比值，将活塞的往复直线运动平稳转换为曲轴的旋转扭矩，活塞销采用全浮式设计，可在工作温度变化时自动适配配合间隙，减少偏磨风险；曲轴的平衡块经过配重优化，抵消四缸机二阶往复惯性力带来的振动，让整机运转时的NVH表现满足民用设备的使用要求。配气机构采用顶置布局，进排气门的开闭时序匹配发动机常用工况的进气效率需求，保证气缸内的进排气过程充分，提升燃油燃烧效率。从安装边界来看，整机的长宽高尺寸适配多数前置前驱乘用车的发动机舱布局，缸体侧面预留的安装支脚位置，可兼容不同车型的悬置结构匹配，不需要对舱体结构做大幅改动即可完成搭载；前端轮系的布置预留了发电机、水泵、空调压缩机的安装位，可根据不同的配套需求选装附属部件，适配不同场景的使用要求。在结构设计过程中，各运动部件的配合间隙都预留了热膨胀余量，保证发动机在达到工作温度时，各摩擦副之间仍能保持合适的配合间隙，避免出现卡滞或者异常磨损的问题；缸体内部的冷却水道采用环绕式设计，可让冷却液均匀带走气缸壁、燃烧室附近的热量，避免局部过热导致的部件变形，润滑油道沿缸体、缸盖的加强筋位置布置，在不降低结构强度的前提下，缩短机油输送路径，保证冷启动时机油可以快速到达各摩擦副表面，减少启动阶段的磨损。这套结构的建模过程完整还原了零部件之间的装配关系，可用于动力总成的结构教学、装配仿真验证，也可作为相关产品改型设计的参考基础，帮助设计人员快速理解四缸发动机的结构逻辑，缩短前期方案论证的周期。
