小型商务喷气式客机外观结构三维造型

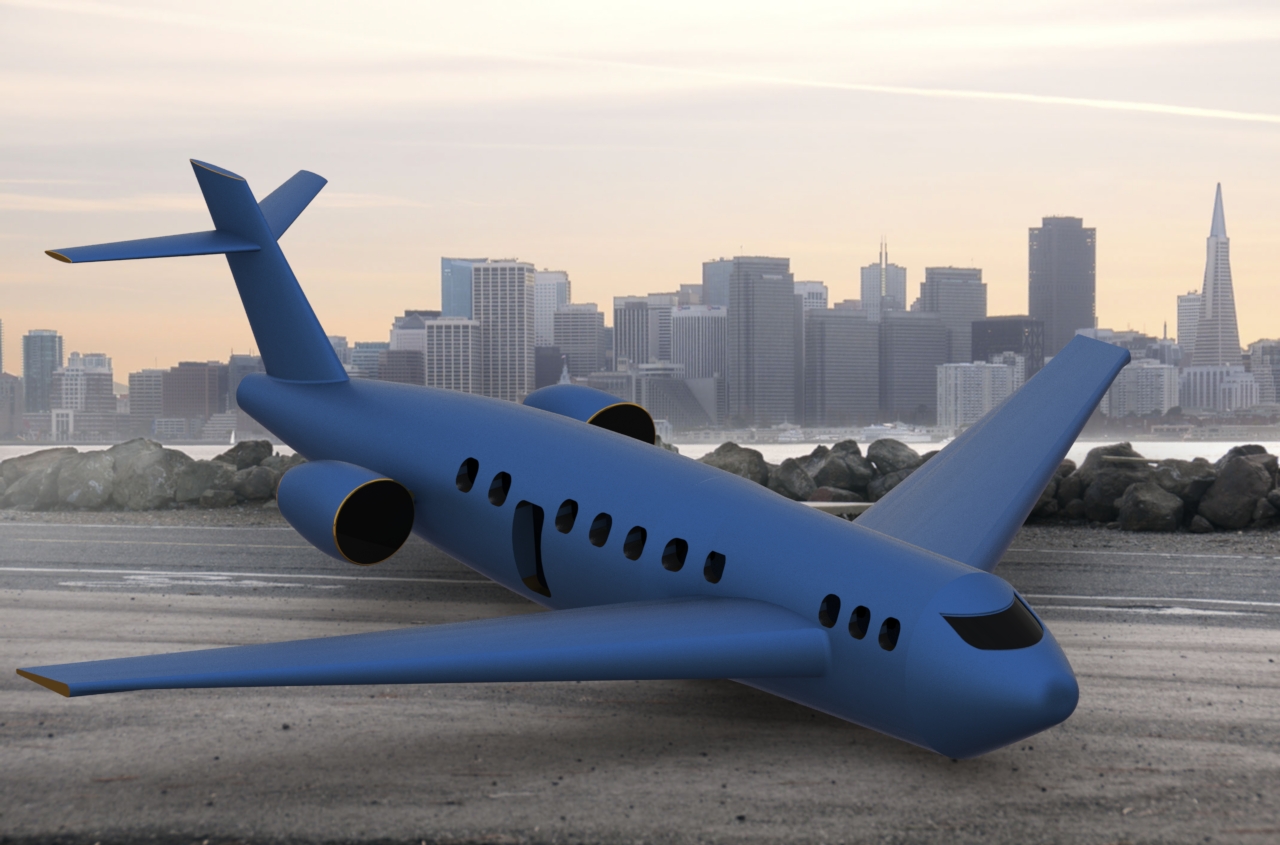

这款小型喷气式飞机的三维造型，在设计阶段优先考虑了支线商务出行的实际使用场景，整体机身采用流线型低阻布局，能够适配中短程商务通勤、私人出行等多种航空运营场景，可在中小型民用机场完成起降作业。从结构设计逻辑来看，机身主体采用等直径圆筒段过渡设计，前段逐步收窄形成驾驶舱安装区域，风挡玻璃采用多块曲面拼接构型，能够在保证飞行员前方视野的同时，尽可能降低风阻系数，减少飞行过程中的气动干扰。机身侧面沿纵向等距排布椭圆形舷窗，舷窗的安装边界与机身蒙皮的曲面曲率完全匹配，避免出现结构应力集中的问题，同时兼顾舱内采光需求与机身结构强度要求。机翼采用下单翼布局，翼根与机身下部的连接区域做了平滑过渡整流，能够减少翼身结合处的气动阻力，机翼后缘预留了操纵面的安装空间，可适配襟翼、副翼等活动舵面的后续结构细化设计。尾翼采用常规T型尾翼布局，垂直尾翼与水平尾翼的翼型均选用低速高升阻比翼型，能够在低速起降阶段提供足够的航向与纵向稳定性，保证飞行姿态可控。动力系统采用尾吊双发布局，两台发动机短舱挂载于机身尾部两侧，短舱与机身之间设置了独立的整流支架，既能够避免发动机吸入地面杂物，也能减少发动机工作时的噪音传递至客舱区域，提升乘坐舒适度。起落架采用前三点式布局，前起落架安装于驾驶舱下方的机身承力框位置，主起落架安装于机翼根部的承力结构处，所有起落架的收放路径都在三维模型中预留了足够的机身内部空间，不会与周边结构、管路产生干涉。客舱内部的布局可根据实际使用需求调整，能够布置6-8个独立商务座椅，也可根据特殊任务需求改装为小型货运、航拍测绘等专用机型，机身的承力框、长桁等结构位置都在造型中做了隐含的位置预留，方便后续开展结构强度校核、细节零件拆分等工作。整个模型的曲面过渡连续，没有出现曲面褶皱、曲率突变的问题，能够直接用于外观渲染、气动初步仿真、结构方案评审等多个设计环节，为后续的详细设计工作提供可靠的三维基准。
