卡通风格多炮塔武装飞行器设计方案

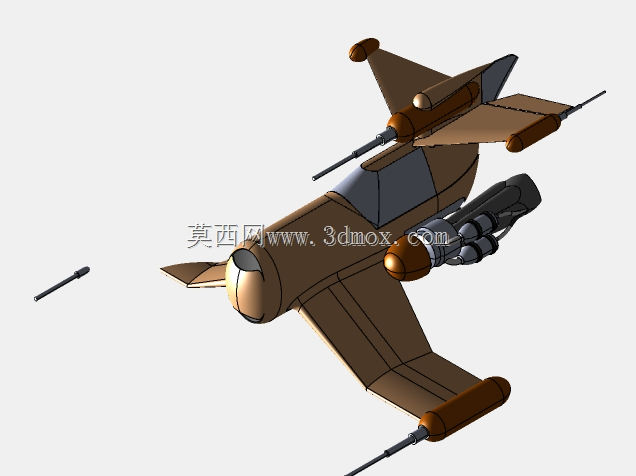

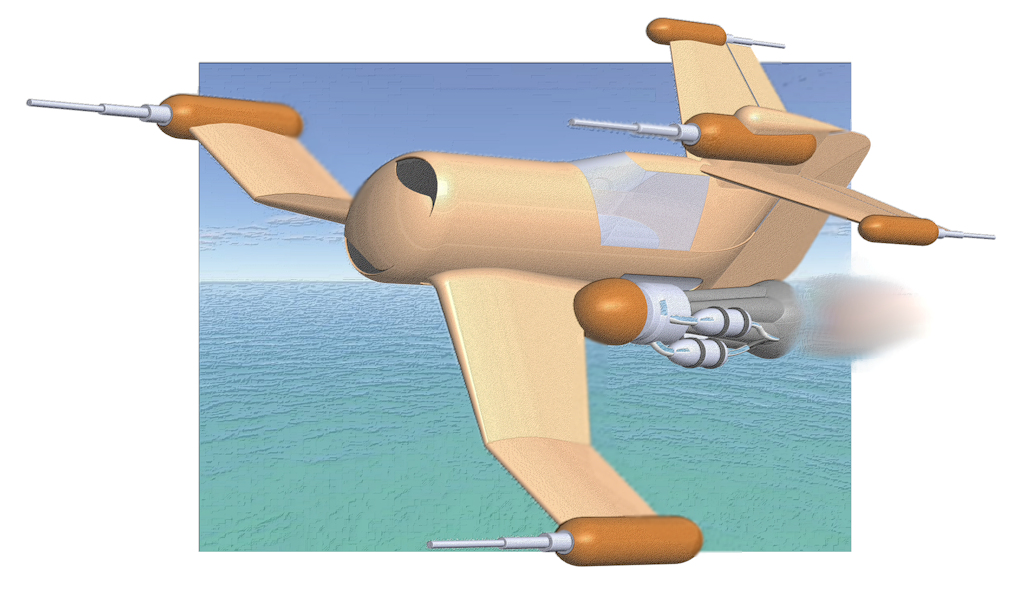

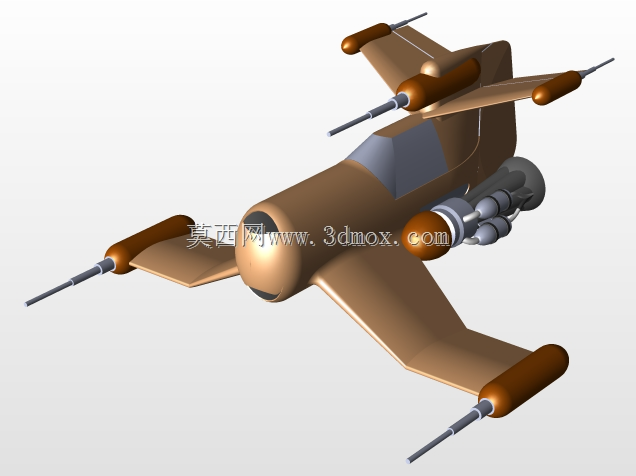

这款概念飞行器的设计初衷是面向航空科普展示、文创衍生开发以及青少年航空教学场景，区别于常规量产战机的硬朗作战构型，采用了圆润化的卡通机身处理，在保留武装飞行器核心功能布局的基础上，降低了视觉攻击性，更适配非军事类的展示、教学使用需求。从功能布局来看，机身采用单座透明座舱设计，座舱视野覆盖前向及侧下方120度范围，能够满足模拟驾驶体验、静态展示时的内部结构可视需求；机身共设置6处武器挂载点位，分别位于双侧主翼上下翼面、水平尾翼翼端以及机身尾部，各点位均预留了标准接口，可根据不同展示需求搭配模拟机炮、副油箱、火箭助推装置等不同外挂件，接口的安装边界统一为直径30mm的圆柱对接面，安装深度15mm，更换外挂件时无需调整主体结构，仅需通过插拔配合定位销即可完成固定。设计过程中优先考虑了3D打印制作的适配性，所有曲面均做了最小壁厚2mm的处理，避免出现小于1mm的薄壁结构，同时将机身拆分为上下壳体、主翼、尾翼、外挂件、动力舱共9个独立模块，各模块之间采用卡扣式连接，卡扣的配合公差控制在0.2mm，既保证拼接后的结构强度，也方便后期拆解展示内部的模拟座舱、动力管路结构。外形尺寸方面，整机翼展控制在420mm，机身长度380mm，含尾翼高度190mm，放置于常规展示台时不会占用过多空间，底部预留了3个M4螺纹安装孔，可搭配通用支架完成悬空动态展示，也可直接放置于平面做静态陈列。尾部的动力舱采用半裸露的发动机喷口设计，喷口处做了渐变的导流槽结构，模拟喷气推进时的气流走向，既还原了飞行器的动力特征，也避免了尖锐结构带来的安全隐患，适配教学场景下的近距离观摩、触摸体验需求。主翼采用上单翼布局，翼根处做了圆弧过渡处理，消除了常规战机翼根的直角应力集中结构，即使采用光敏树脂、PLA等常见3D打印材料制作，也能保证翼根处的结构强度，日常搬运、展示过程中不易出现翼根断裂的问题。各翼端的武器挂点与翼身采用一体化设计，没有额外的拼接缝隙，整体外观流畅度更好，同时挂点的重心与机翼主梁处于同一垂直线上，挂载模拟配件后不会出现机翼偏沉、重心偏移的问题，无需额外做配重处理即可稳定放置。
