快拆式扶手夹持固定结构设计

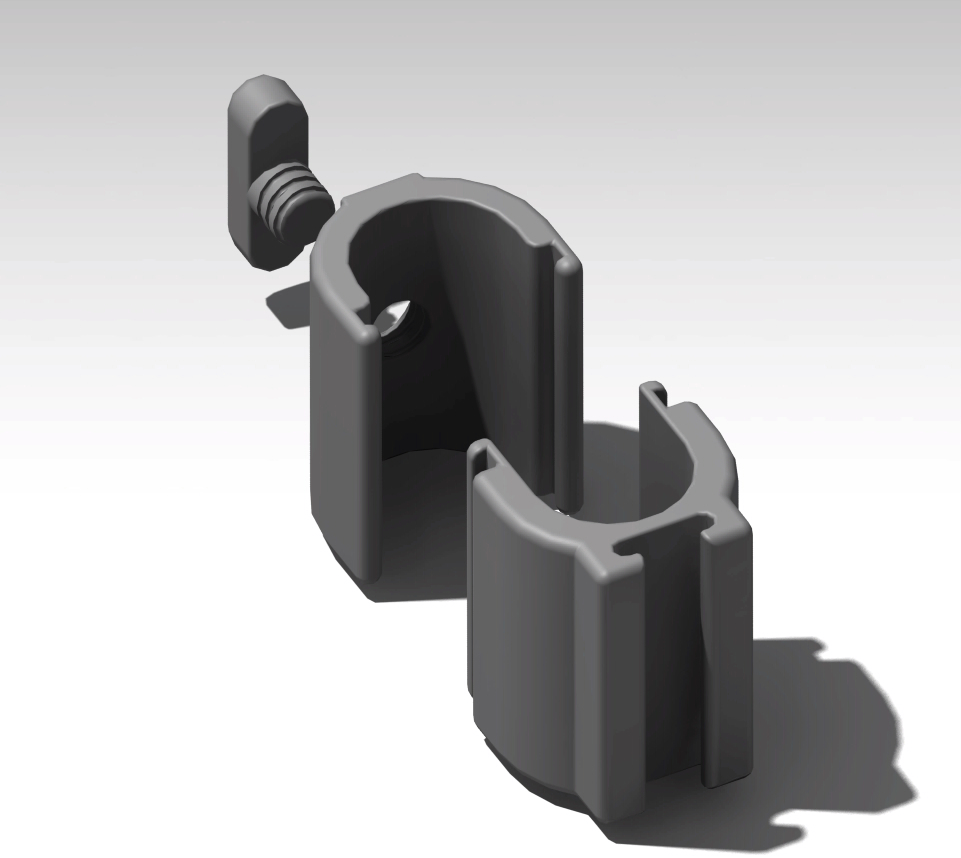

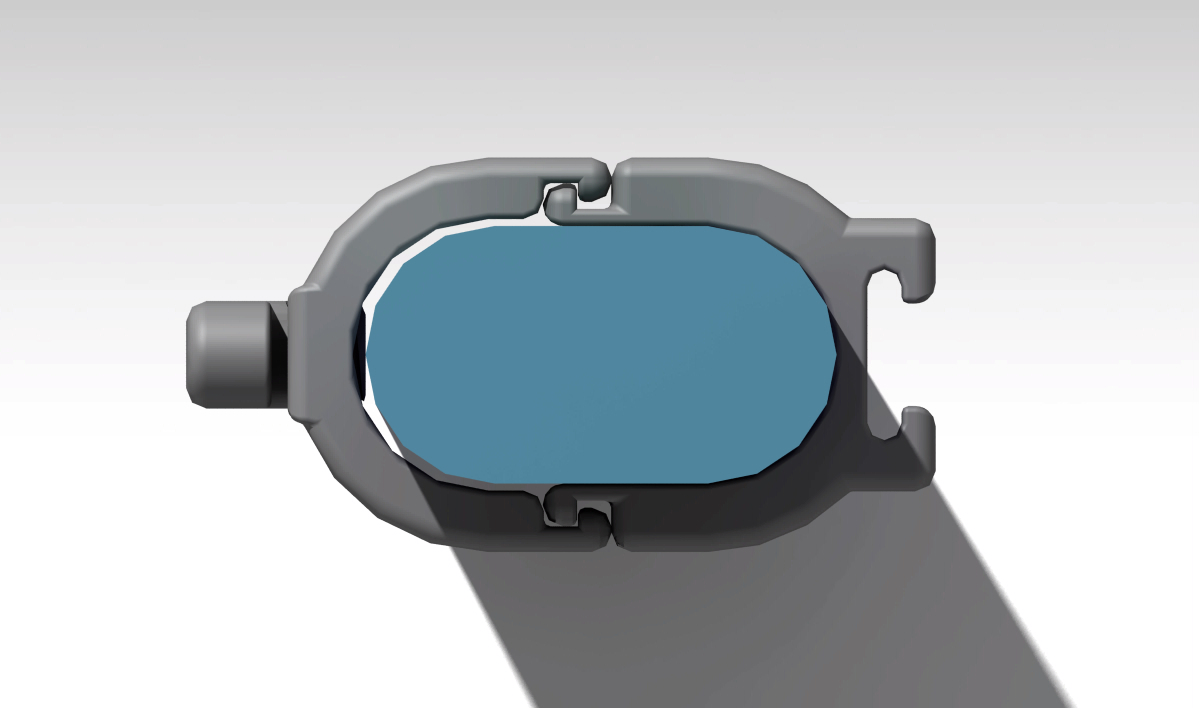

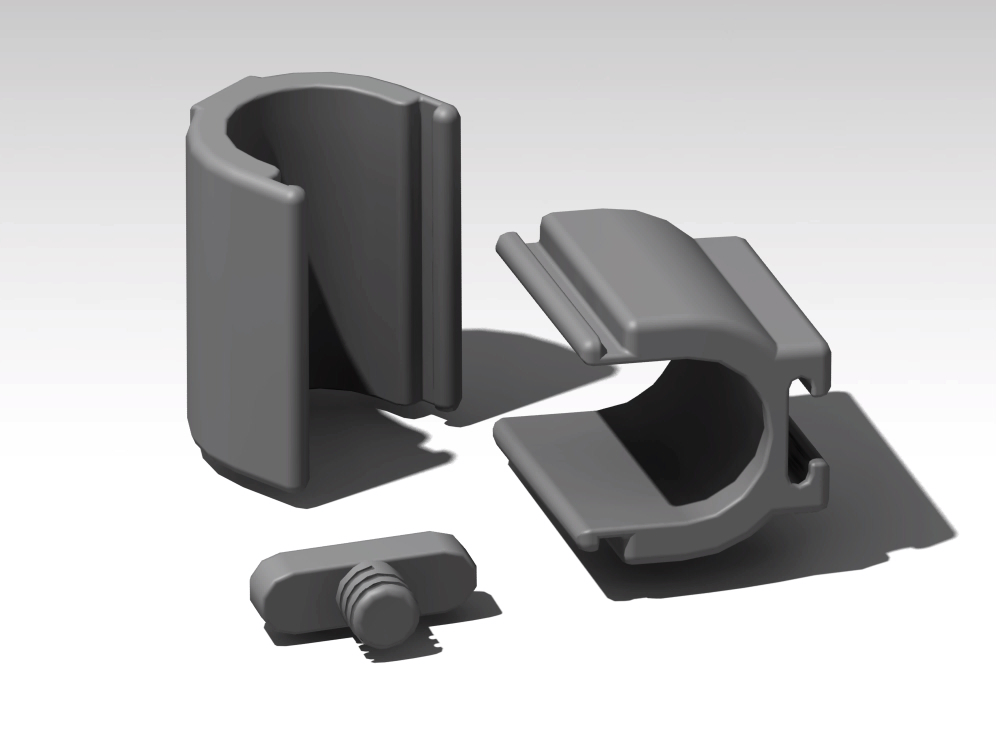

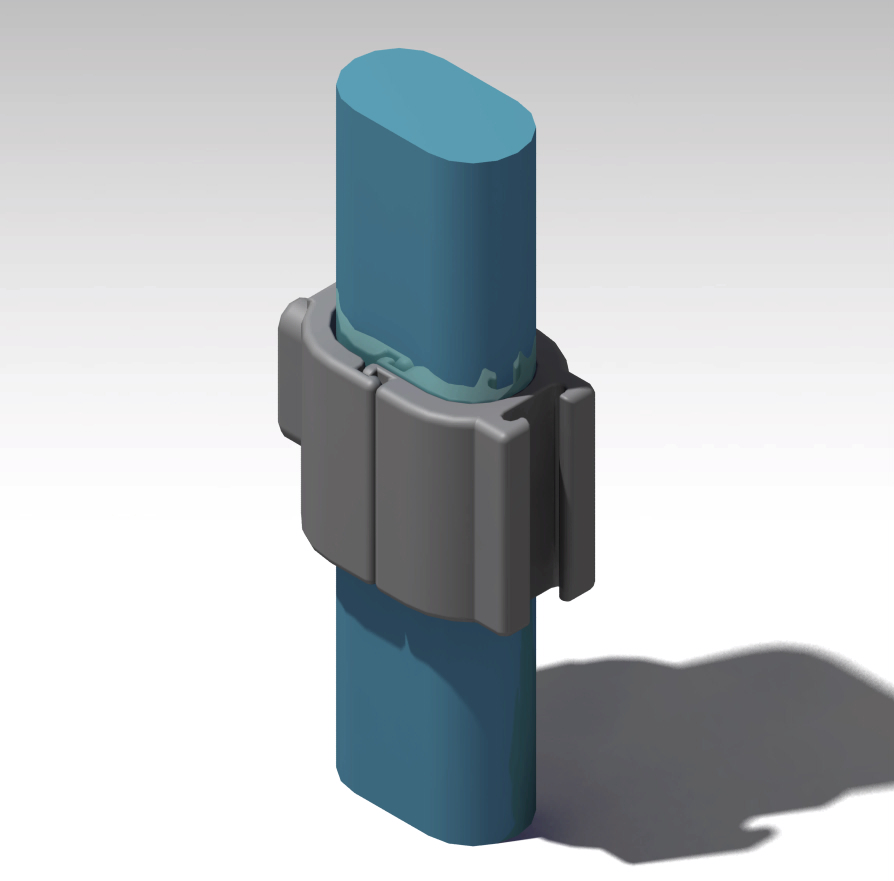

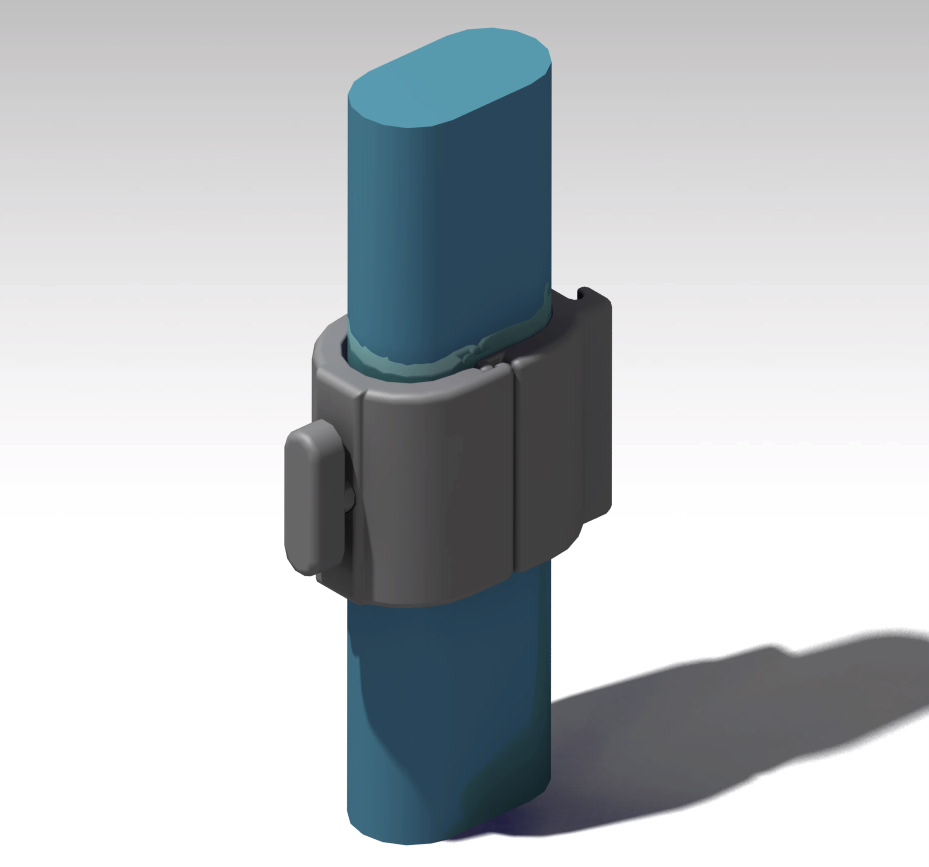

这款夹持结构主要面向各类需要临时或可调节固定扶手的作业场景，常见于生产流水线工位扶手加装、检修平台临时扶手固定、移动设备操作扶手挂载等工况，解决传统螺栓固定扶手拆装效率低、调节位置需要反复打孔的痛点。从结构组成来看，整个部件仅由两个沿扶手滑动配合的半环主体构成，没有多余的零散零件，日常收纳与携带都十分方便，不会出现小零件遗失导致整个结构无法使用的问题。两个半环件通过侧边的卡扣结构实现初步扣合，预留的螺栓安装位可以根据待夹持管件的实际外径调整锁紧程度，既可以适配标准圆管扶手，也能在一定公差范围内兼容存在尺寸偏差的非标管材，夹持力可以通过螺栓的锁紧扭矩灵活控制，既不会因为夹持力不足出现扶手滑脱的安全隐患，也不会因为锁紧力过大导致管材表面出现压痕损伤。设计阶段特意将夹持接触面做了微弧面处理，和常规圆形扶手的外圆曲率做了匹配，增大接触面积的同时避免应力集中，长期夹持也不会在管材表面留下难以消除的压痕。整个夹持件的外轮廓做了全圆角过渡处理，没有突出的尖锐棱角，在人员频繁通行的工位场景下使用时，不会剐蹭作业人员的衣物或者造成磕碰伤害。安装时不需要额外的辅助工装，只需要将两个半环卡在待固定的扶手对应位置，扣合侧边的卡扣结构后拧紧调节螺栓即可完成固定，单人操作全程耗时不超过三十秒，拆卸时只需要松开螺栓脱开卡扣就能完成拆除，不会在原有扶手结构上留下任何安装痕迹。从安装边界来看，这款夹持结构的轴向宽度控制在较窄的范围内，即使在扶手排布密集、相邻管件间距较小的场景下也能顺利安装，不会和周边的其他结构件产生干涉；侧边突出的螺栓安装座做了下沉式设计，螺栓锁紧后头部不会突出于主体外轮廓，进一步降低了剐蹭风险。结构的受力路径经过优化，日常承受扶手侧向推力时，载荷会均匀分布在两个半环的整个接触面上，卡扣结构主要承担定位作用，锁紧螺栓承担主要的拉紧载荷，不会出现局部应力过大导致部件断裂的问题，长期反复拆装使用也不会出现结构变形、卡扣松脱的情况，适配日常工业场景下的高频次调节使用需求。
