汽车内饰用倒刺式塑料卡扣紧固结构

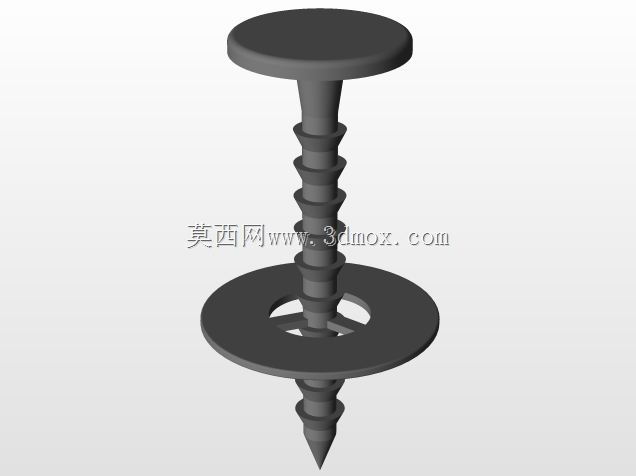

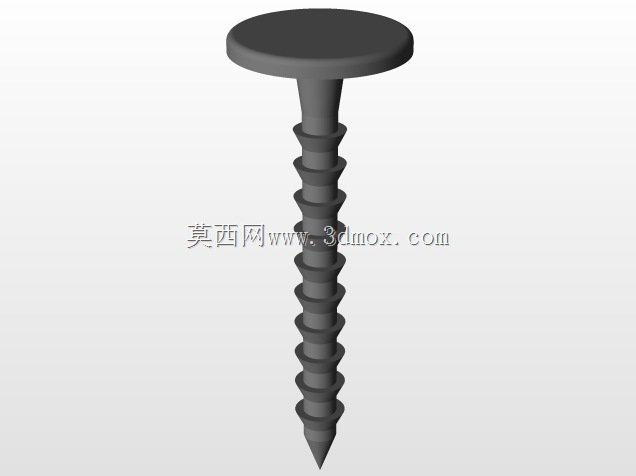

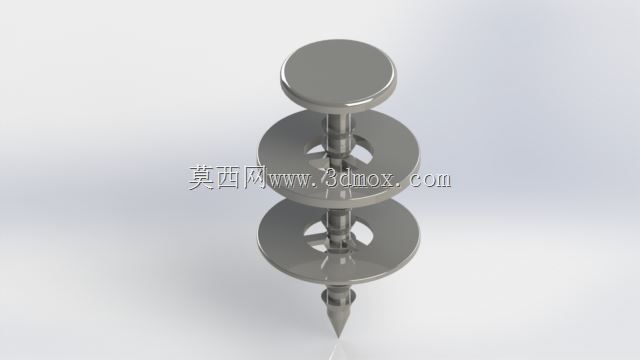

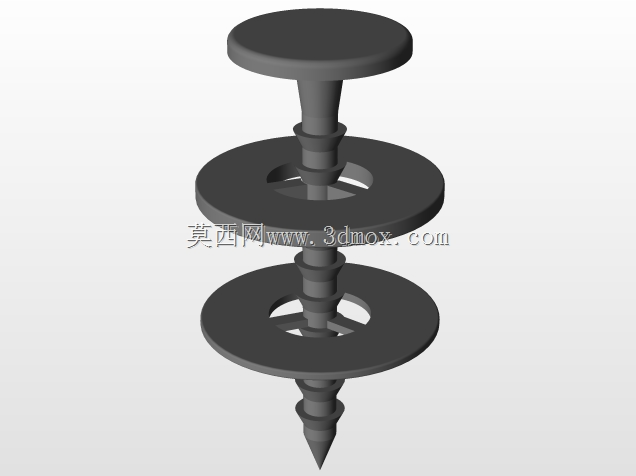

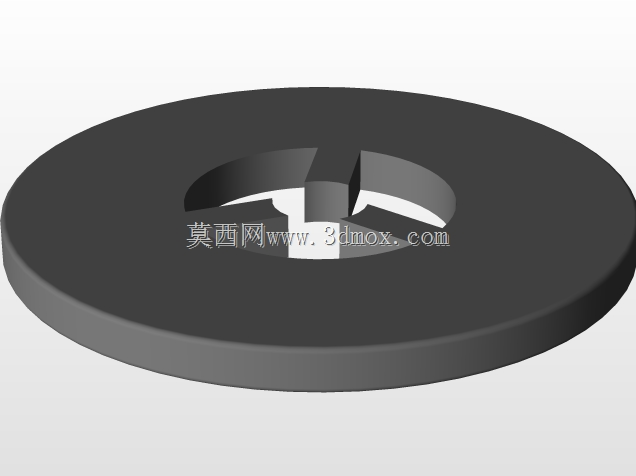

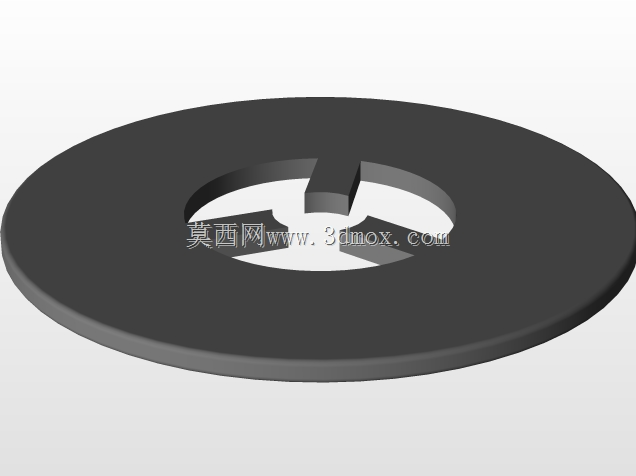

这类塑料紧固卡扣在汽车内饰装配场景中应用极广，从门板内饰板、顶棚衬层到后备箱侧饰板的固定，都能见到同结构紧固件的身影，相比传统金属螺钉，它不会在装配时刮伤饰板表层的PVC或织物面料，也不会因为长期行车振动出现锈蚀锈迹污染内饰的问题，适配大部分非金属内饰件的盲孔安装工况。从结构设计来看，顶部的大直径圆盘是施力按压面，装配时工人用手掌或者橡胶锤轻压这个端面，就能把下方的倒刺柱体压入预制的安装孔内，不需要额外的攻丝或者预拧工序，单工位装配耗时比金属螺钉缩短六成以上，很适合流水线大批量装配的节奏。中间两层带镂空的圆盘是限位密封结构，上层圆盘压合后刚好贴住内饰件的安装面，能遮挡安装孔的毛边，同时避免卡扣整体过度压入安装孔导致饰板凹陷，下层圆盘则卡在钣金安装孔的另一侧，和顶部圆盘形成双向限位，防止车辆行驶过程中卡扣从孔位脱出。柱体上的多段环形倒刺是核心锁紧结构，每一段倒刺的外径都略大于标准钣金安装孔的直径，压入时倒刺受挤压产生弹性形变收拢，穿过孔位后立刻回弹张开，卡在钣金背面，每一段倒刺都能独立提供锁紧力，哪怕其中一两个倒刺因为安装孔公差偏大没有完全卡紧，剩余的倒刺也能保证连接可靠性，不会出现饰板松动异响的问题。柱体最下端的锥形导向头是为了快速对准安装孔设计的，装配时不需要刻意精准对位，只要导向头搭在孔位边缘，按压时就能自动滑入孔内，降低工人的对位难度，提升装配效率。设计这类卡扣时需要重点关注几个尺寸边界：顶部圆盘的直径要比内饰件安装沉孔大2-3mm，保证完全覆盖沉孔不会漏出孔边；中间限位盘的间距要和钣金加内饰层的总厚度匹配，预留0.2-0.3mm的压缩量，压合后能让内饰板和钣金贴合紧密，不会出现旷量；倒刺段的总长度要比钣金厚度长出至少5mm，保证最下端的倒刺能完全穿过钣金孔实现回弹锁紧；导向头的锥角控制在30度左右，既能保证导向顺滑，也不会因为锥角过尖导致装配时扎伤工人手指。另外柱体上的镂空结构不是随意设计的，一方面是减少塑料用料降低单件成本，另一方面是给倒刺提供足够的形变空间，压入孔位时倒刺可以向镂空区域收拢，降低压入需要的按压力，工人长时间装配也不会出现手部酸痛的问题，同时镂空结构还能提升卡扣的韧性，在冬季低温环境下塑料变脆时，也不会因为压入时的形变出现断裂失效的情况。
