上单翼单螺旋桨轻型固定翼飞机结构模型

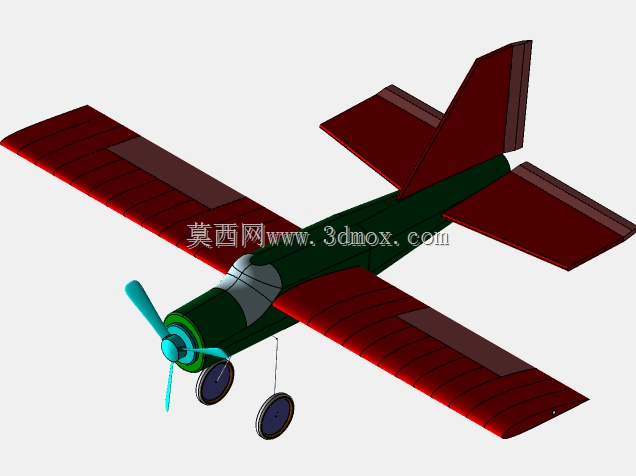

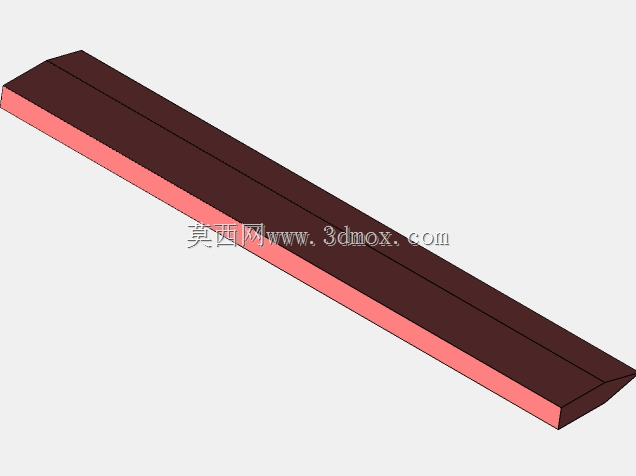

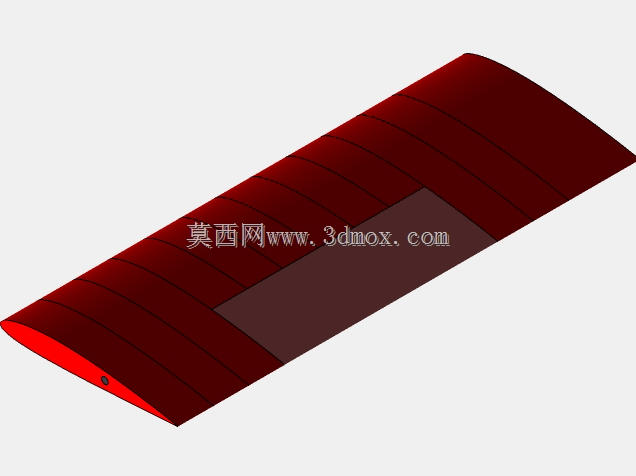

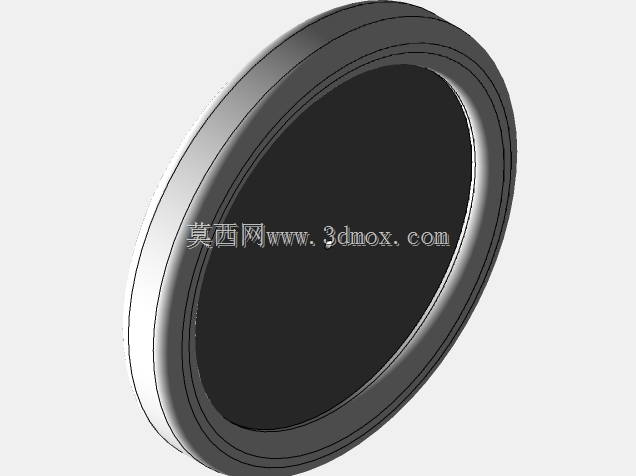

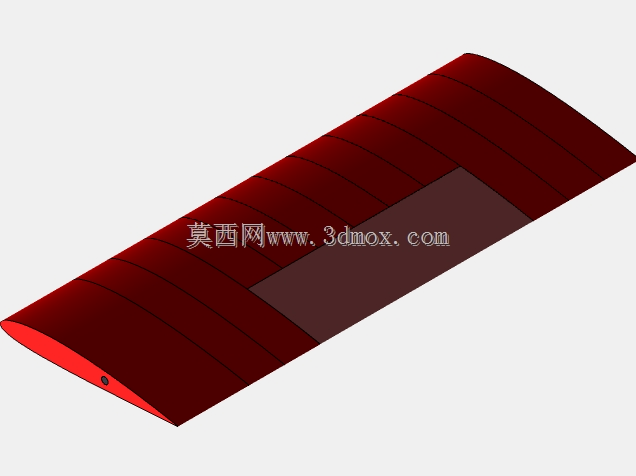

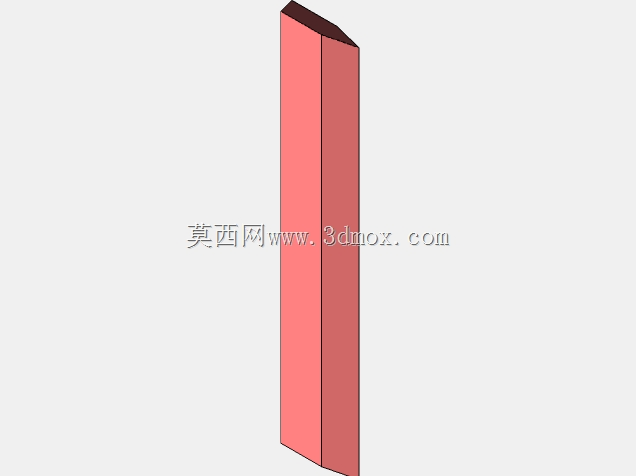

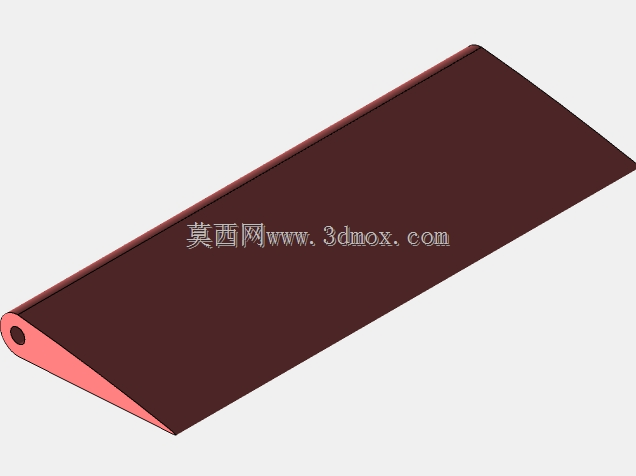

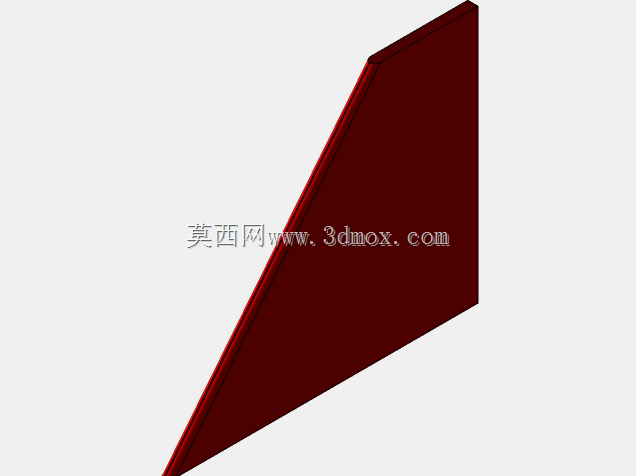

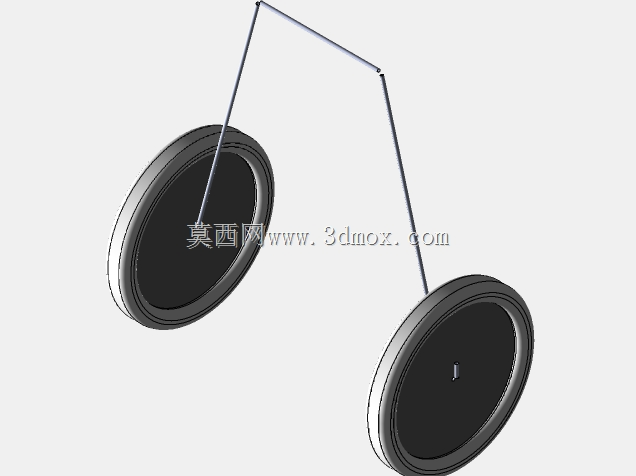

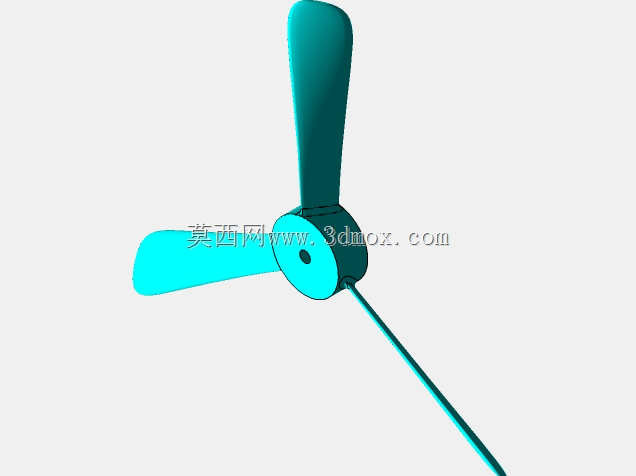

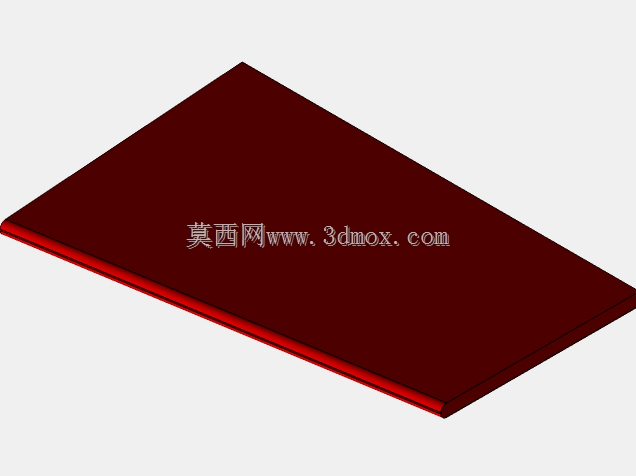

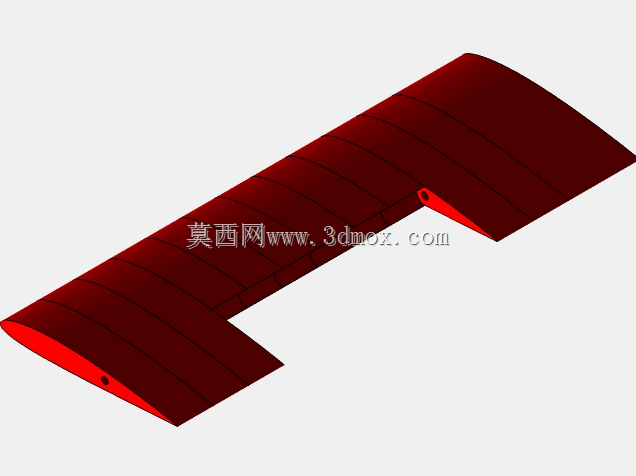

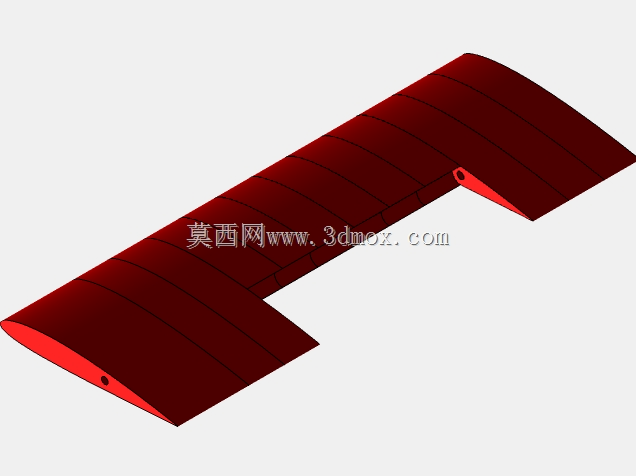

该模型还原的上单翼单螺旋桨轻型固定翼机型，在民用通航领域多用于初级飞行训练、低空农林作业、航空运动体验等场景，这类机型凭借低速飞行稳定性强、起降距离短、维护成本低的特性，在通用航空细分场景中保有较高的应用占比。从结构设计逻辑来看，模型采用上单翼布局，机翼布置于机身上部，能够有效提升机身下部的可用空间，同时降低飞行过程中地面效应对机身姿态的干扰，配合常规式尾翼组，即垂直安定面与水平安定面分体布置的结构，可在低速飞行状态下提供充足的航向与俯仰安定性，适配初级训练场景下学员操作容错率的需求。动力端前置单台活塞发动机驱动两叶螺旋桨的布局，能够将动力输出轴线与机身重心轴线尽可能重合，降低动力输出变化对飞行姿态的附加力矩，简化飞行操控的配平逻辑。起落架采用后三点式固定起落架设计，两个主起落架布置于机翼下方靠近重心的位置，尾轮安装于机身尾部下方，这种结构无需设计复杂的起落架收放机构，能够大幅降低整机结构重量与维护复杂度，同时在非铺装的简易跑道起降时，具备更好的场地适应性。模型还原的机身截面为近似椭圆的流线型，能够在低速飞行时有效降低压差阻力，座舱段布置于机翼前缘前方位置，可保证飞行员在起降阶段拥有充足的下视视野，适配低空作业与训练时的观察需求。从安装边界与尺寸匹配逻辑来看，机翼展长与机身长度的比例控制在合理区间，能够保证模型在三维装配过程中，机翼与机身的连接段、尾翼与机身的对接段、起落架与承力结构的安装位均符合实际机型的受力传递路径，螺旋桨桨尖与地面、机身前端的间隙也符合实际机型的安全距离要求，避免出现转动干涉问题。机翼上设置的分段翼型结构，还原了实际机型机翼的翼肋、蒙皮分层逻辑，垂尾与平尾的舵面分界线也做了明确区分，能够直观展示固定翼飞机各操纵面的布置位置，可作为航空科普、机械制图课程的结构展示教具，帮助学习者理解轻型固定翼飞机的整体结构组成与各部件的功能关联。
