直列四缸内燃发动机曲柄连杆机构

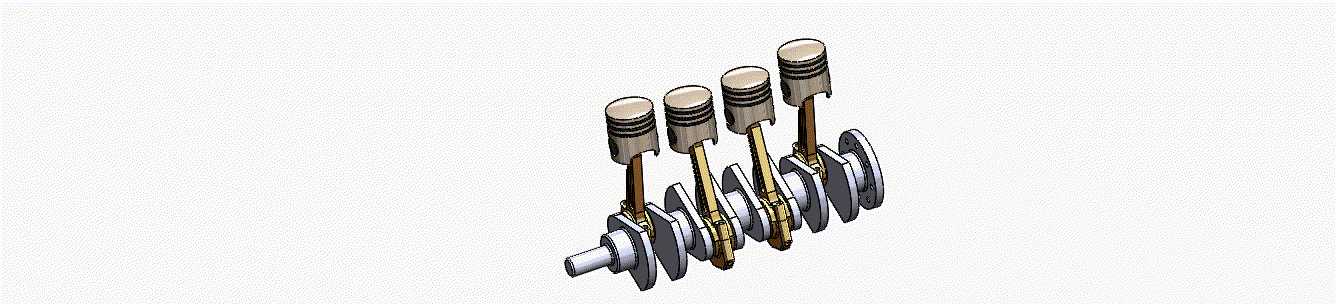

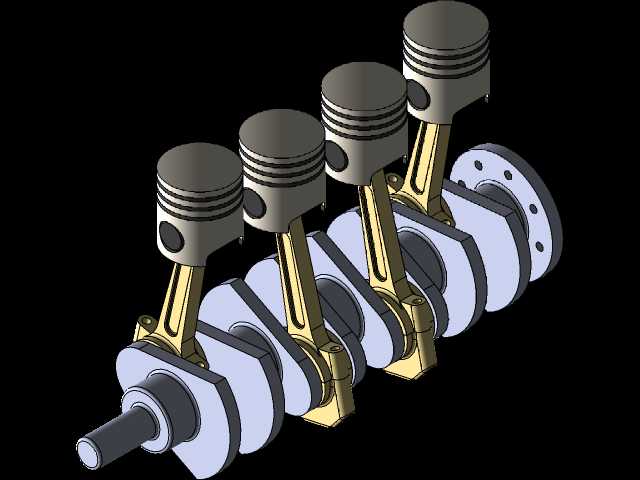

　　这套直列四缸动力核心结构，是目前民用燃油动力载具领域应用最广的动力输出构型，覆盖从紧凑型家用代步车、轻型商用载货车辆到小型工程作业机具的动力配套场景，核心作用是将燃油燃烧产生的热能通过往复运动转换为旋转扭矩，为整套设备提供持续的动力输出。整套结构的核心设计围绕做功顺序的平顺性展开，四个活塞沿曲轴轴向等距排布，对应曲轴的四个曲拐呈180度对称布置，相邻气缸做功行程间隔180度曲轴转角，能够保证曲轴每旋转两周就有四个做功冲程均匀交替输出，相比三缸、单缸构型大幅降低了运转过程中的一阶、二阶振动，不需要额外加装大体积平衡轴就能满足日常运转的平顺性要求，兼顾了制造成本与运转表现。从结构设计逻辑来看，整套组件分为活塞组、连杆组、

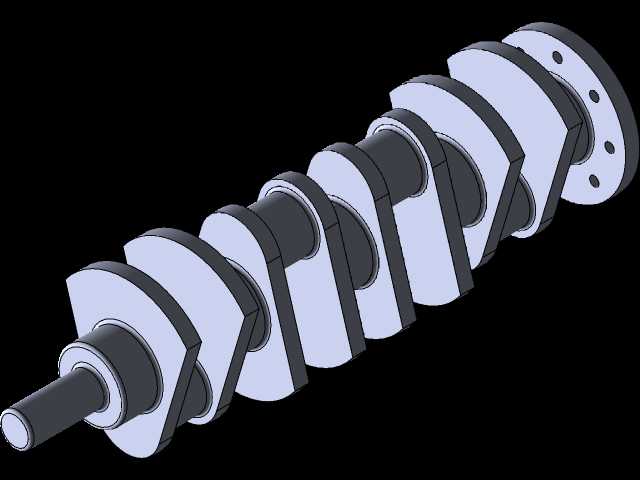

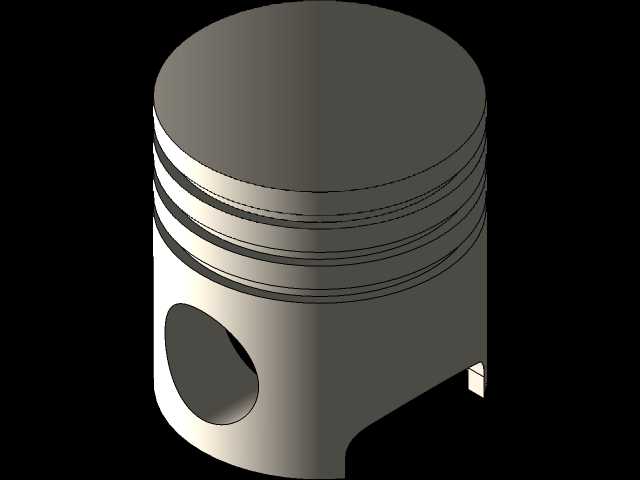

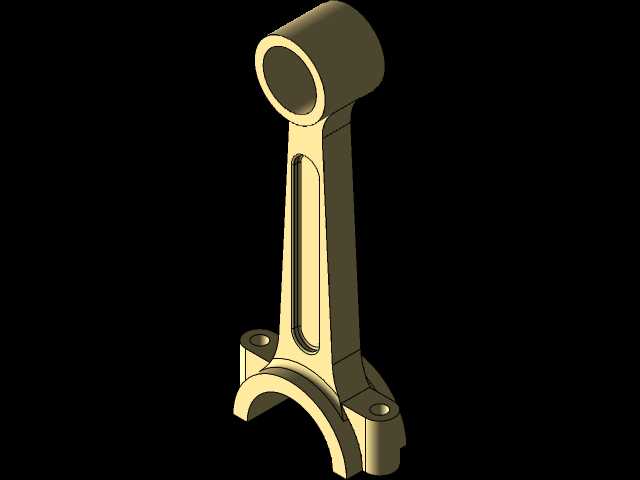

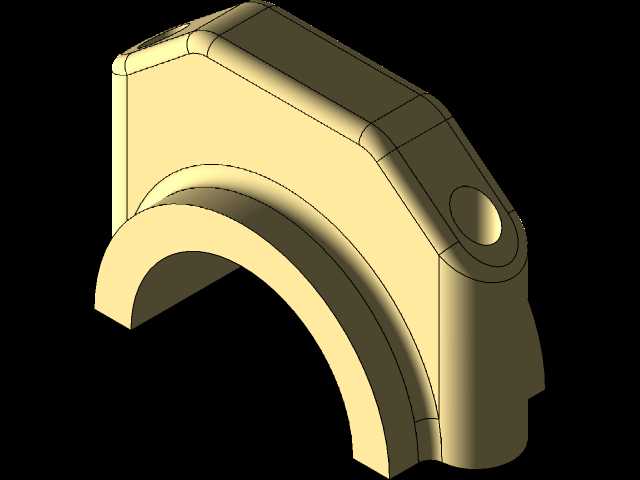

　　曲轴飞轮组三个核心部分：活塞顶部的燃烧室凹坑造型匹配对应机型的压缩比设计，活塞环槽内配置气环与油环，分别负责密封燃烧室高压燃气、刮除缸壁多余润滑油，避免窜油窜气问题；连杆采用小头穿活塞销连接活塞、大头分体式轴瓦连接曲轴曲拐的结构，杆身做了等强度变截面设计，在保证往复运动强度的前提下尽可能降低往复运动质量，减少高转速下的惯性载荷；曲轴采用整体锻造构型，主轴颈与连杆轴颈之间设置圆滑过渡的圆角，避免应力集中导致的轴颈断裂，曲轴末端预留飞轮安装法兰与油封轴颈，前端预留正时传动、附件驱动的安装位，能够匹配前端轮系驱动水泵、发电机、空调压缩机等附属部件。在安装边界层面，整套曲柄连杆机构的轴向安装尺寸与缸体的缸心距直接匹配，

　　四个气缸的中心距保持统一公差，活塞在上止点、下止点位置的伸出量严格匹配燃烧室高度与曲轴回转半径，连杆大头的旋转轨迹不能与缸体下部的曲轴箱内壁发生运动干涉，活塞销孔的同轴度、连杆大小头孔的平行度都需要控制在微米级公差范围内，避免运转过程中出现偏磨、拉缸等故障。实际装配过程中，活塞需要按照对应缸号分组选配，与缸筒的配合间隙保持在合理区间，轴瓦需要按照曲轴轴颈的尺寸分组选配，保证合适的油膜间隙，才能在高转速、高负荷的工况下保持稳定的润滑状态，整套结构的设计冗余能够覆盖日常民用场景下的全工况负荷需求，在常规保养周期内可以保持稳定的动力输出表现。
