国际空间站扶手快装夹持夹具结构设计

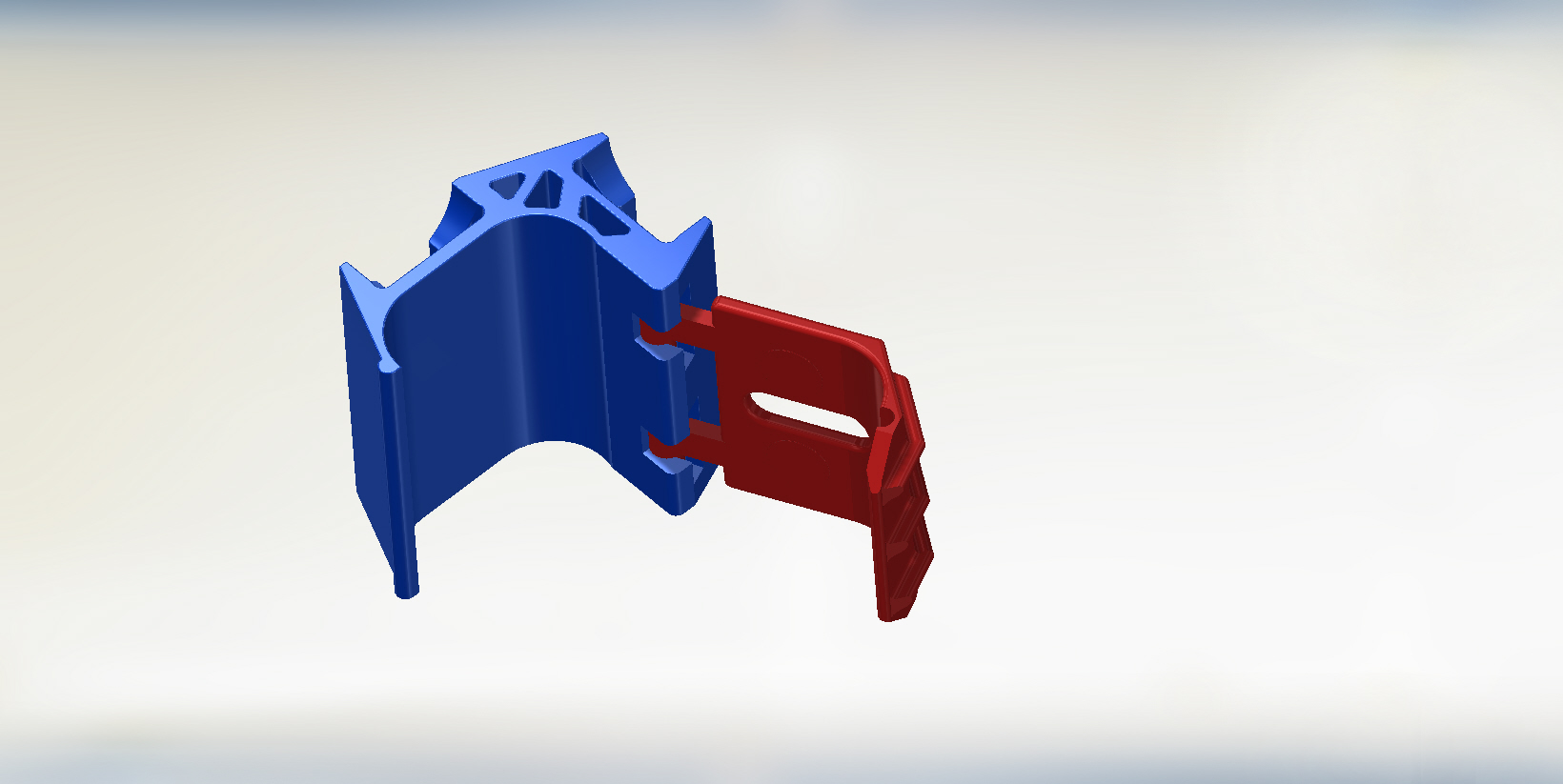

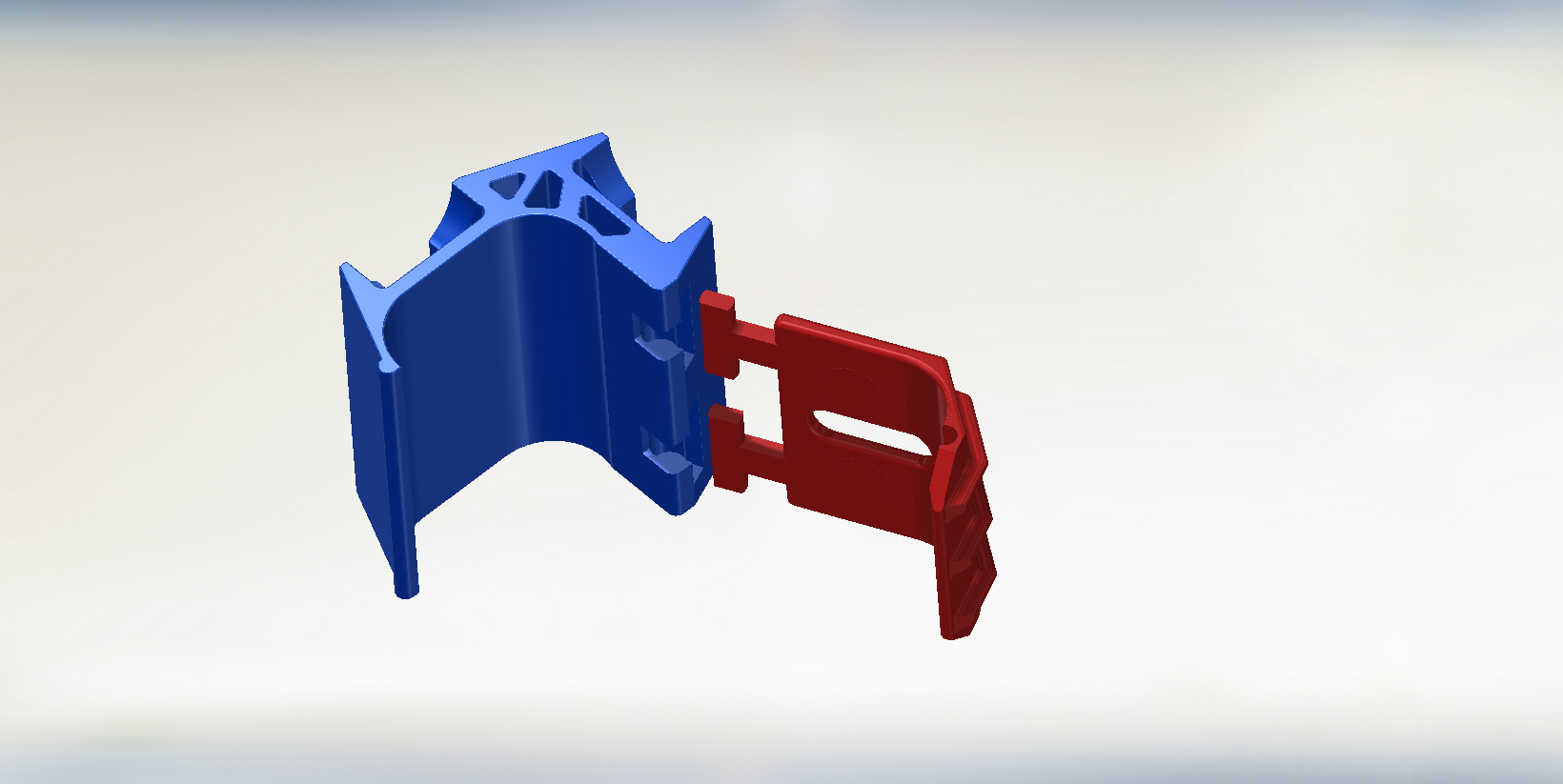

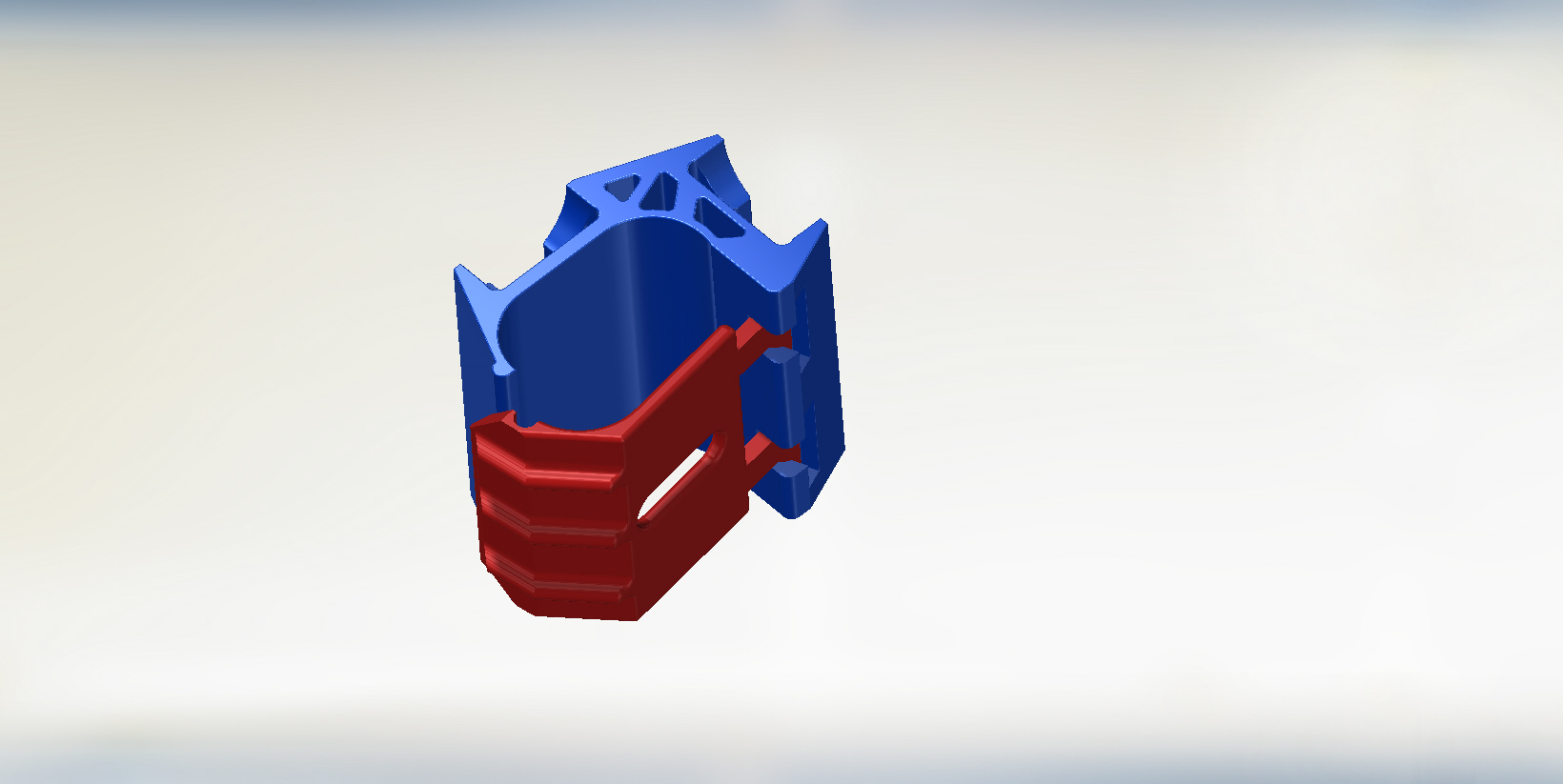

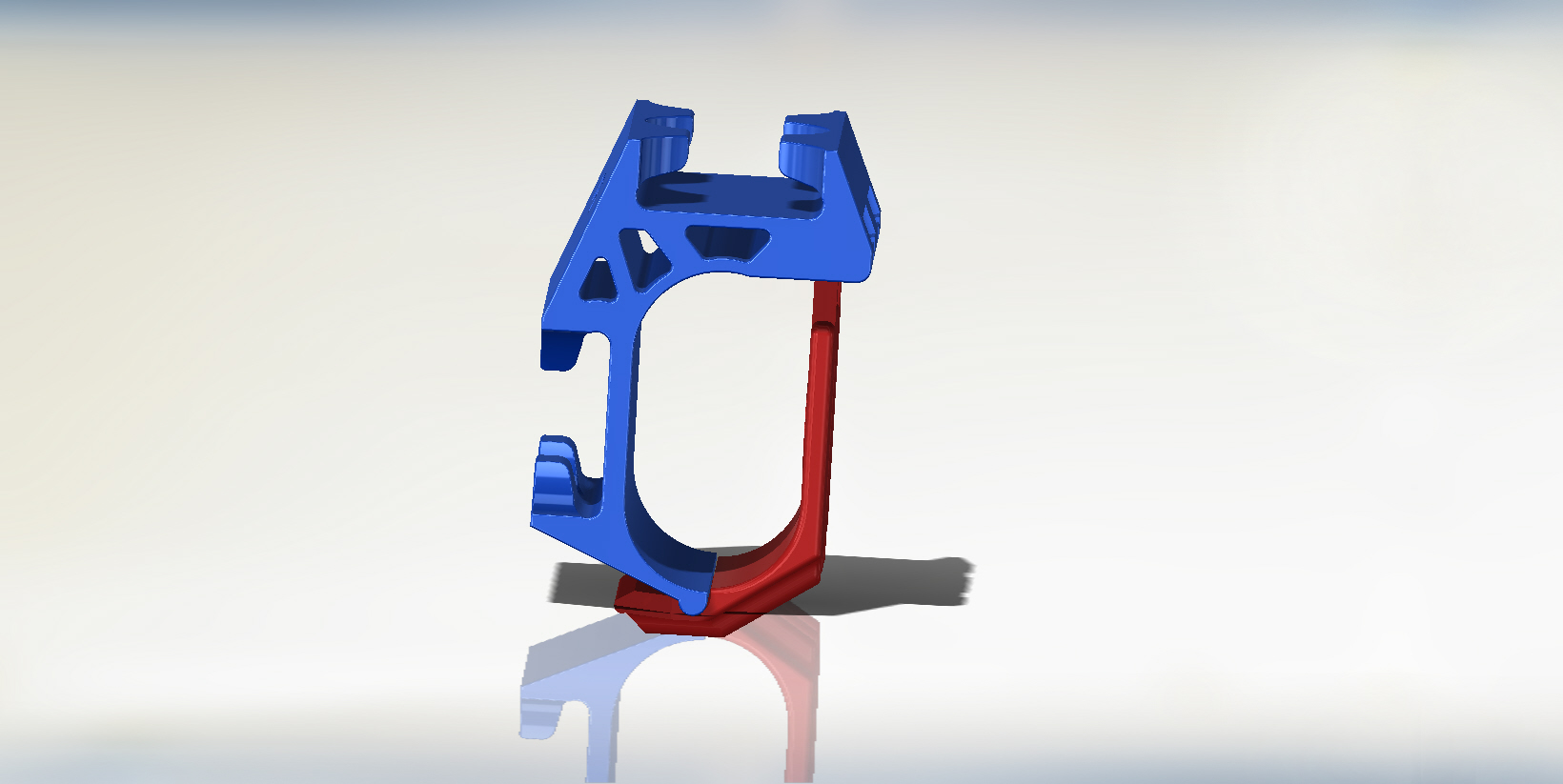

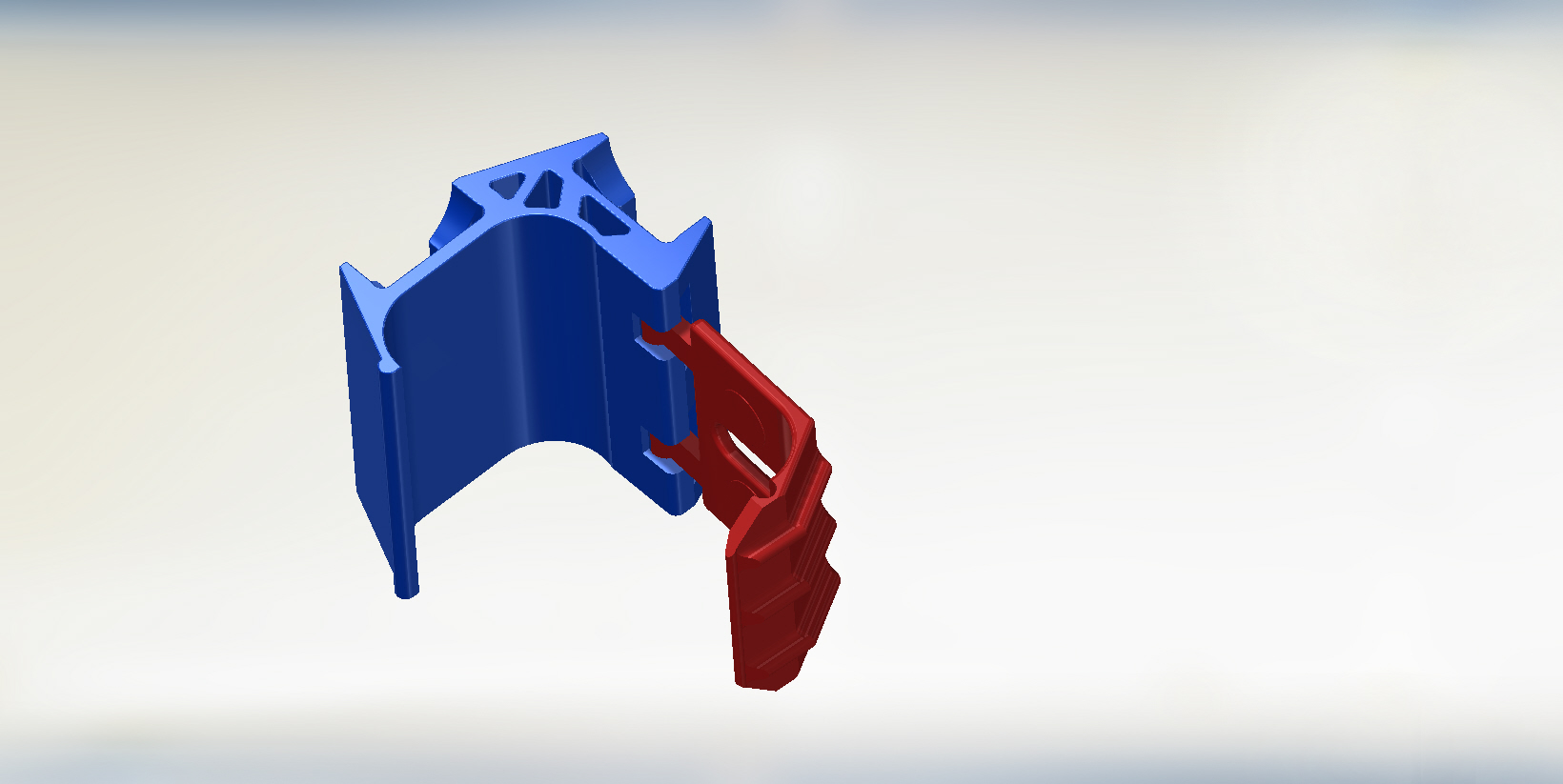

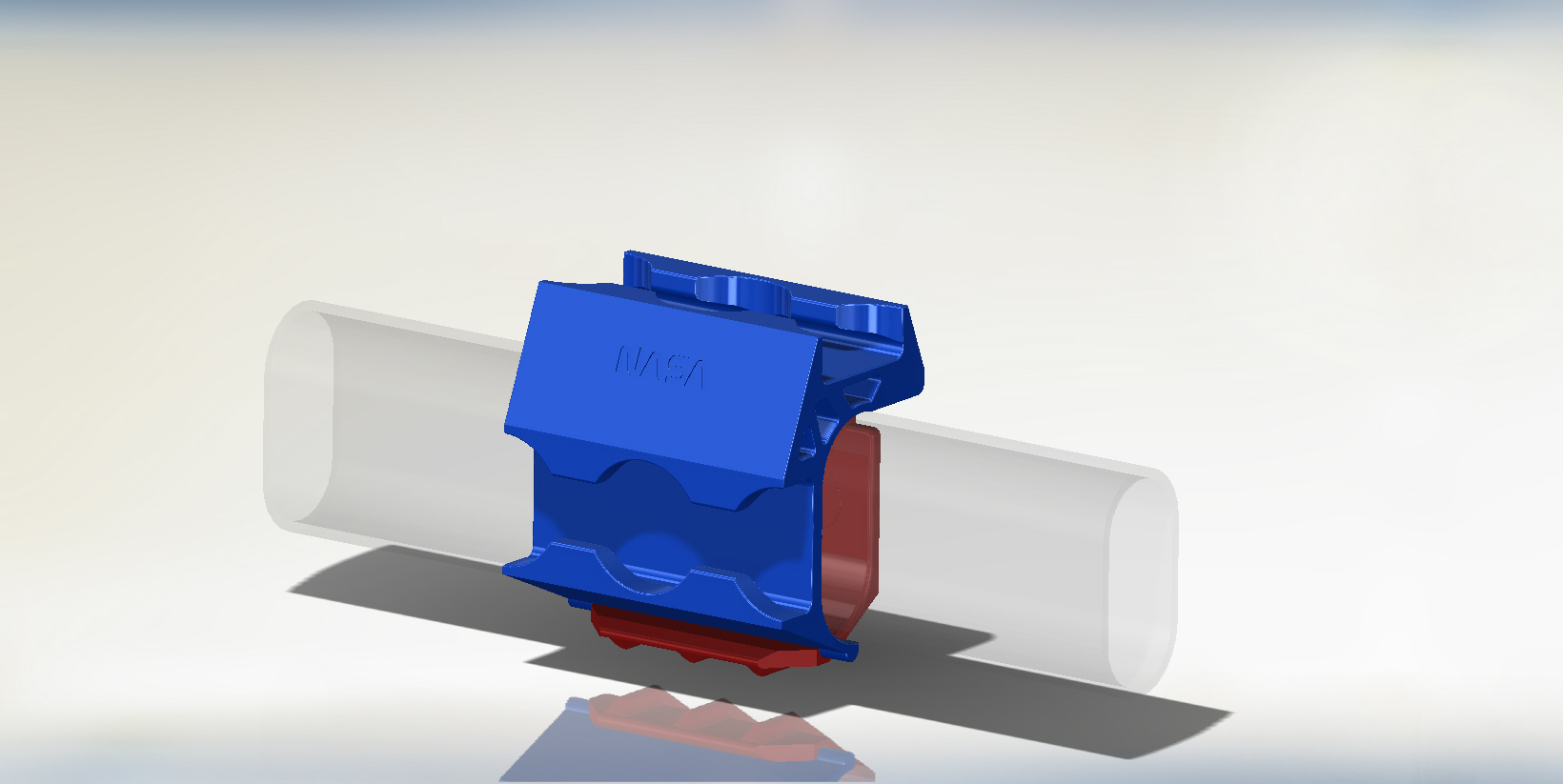

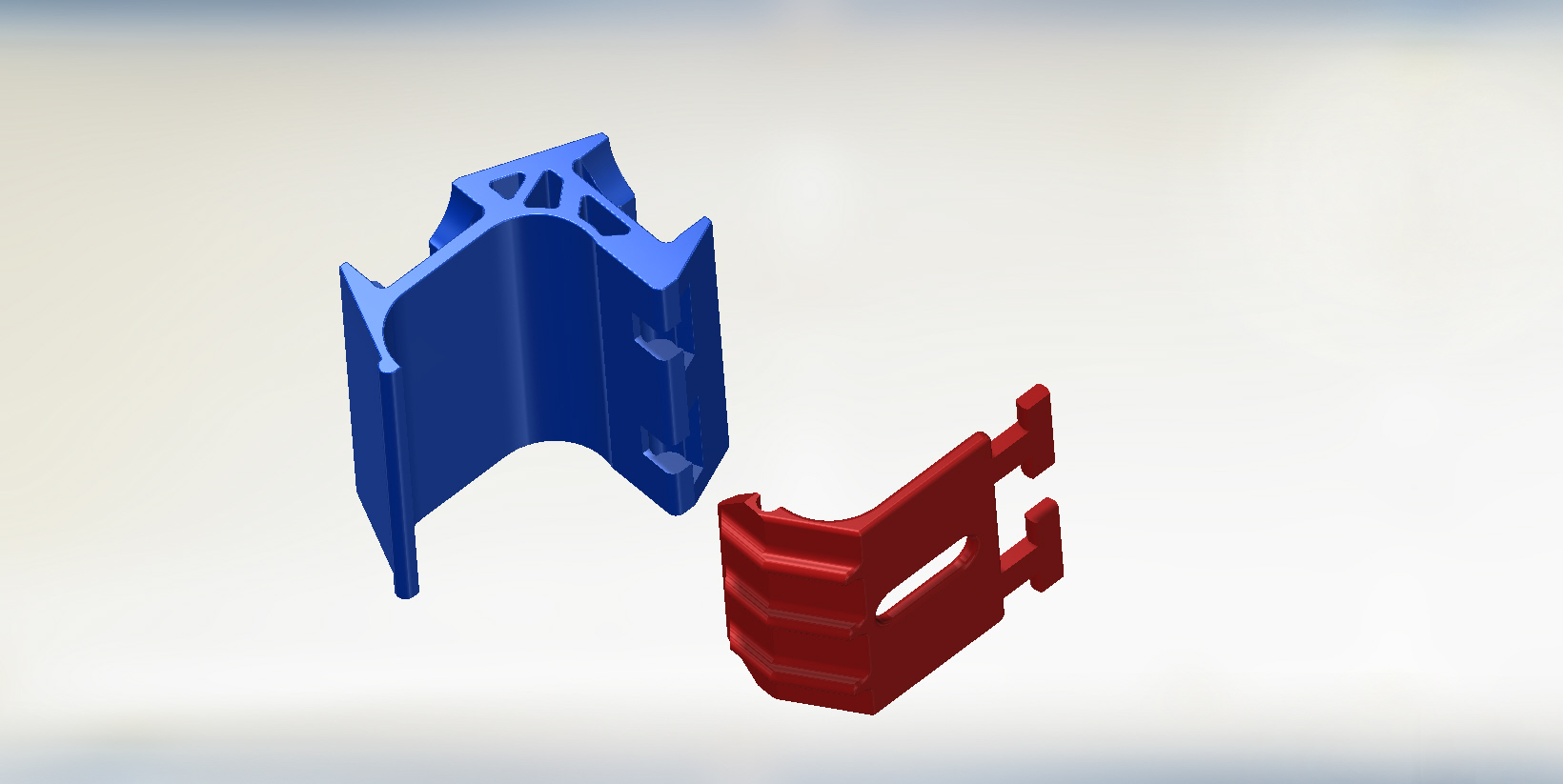

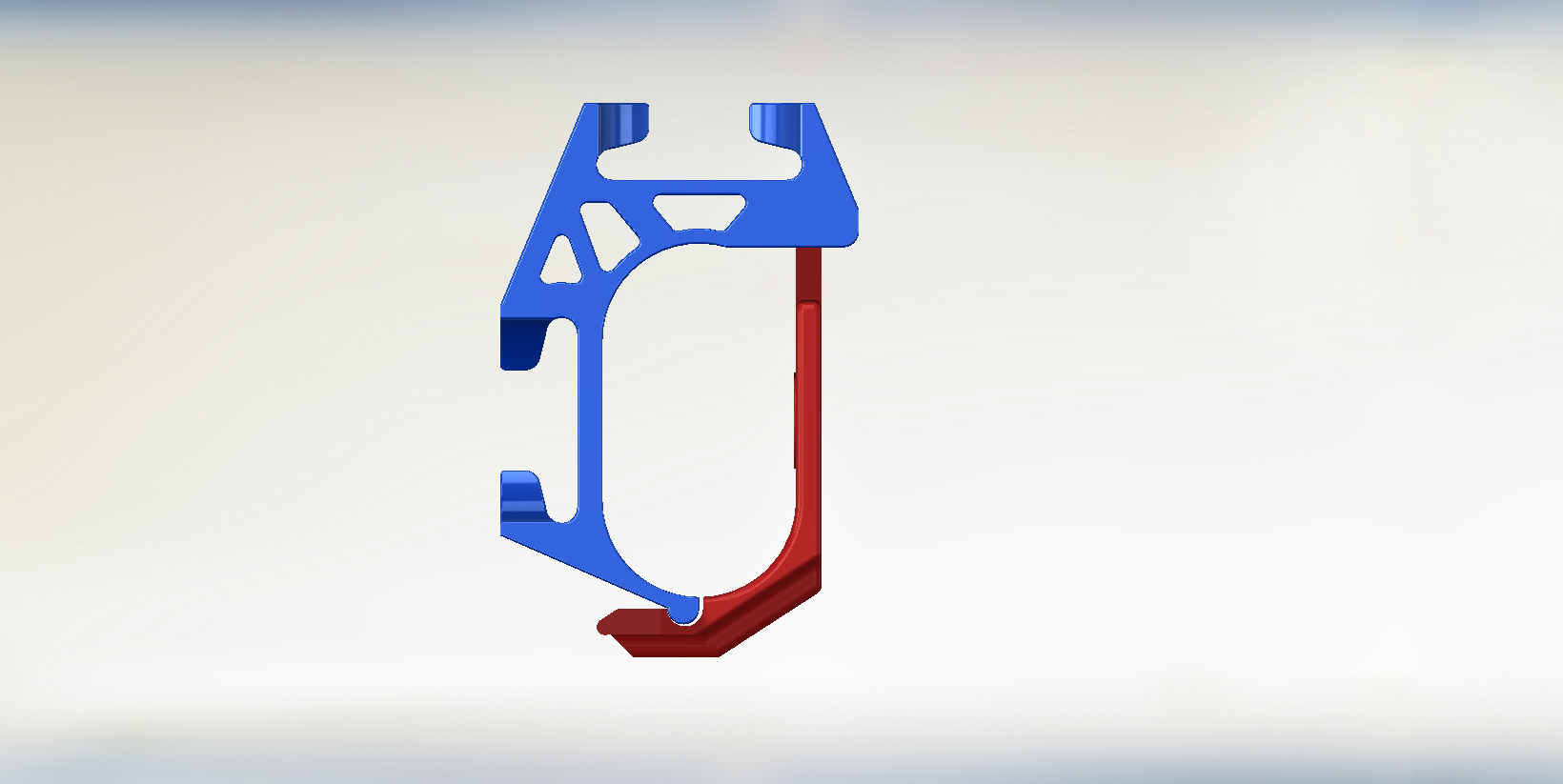

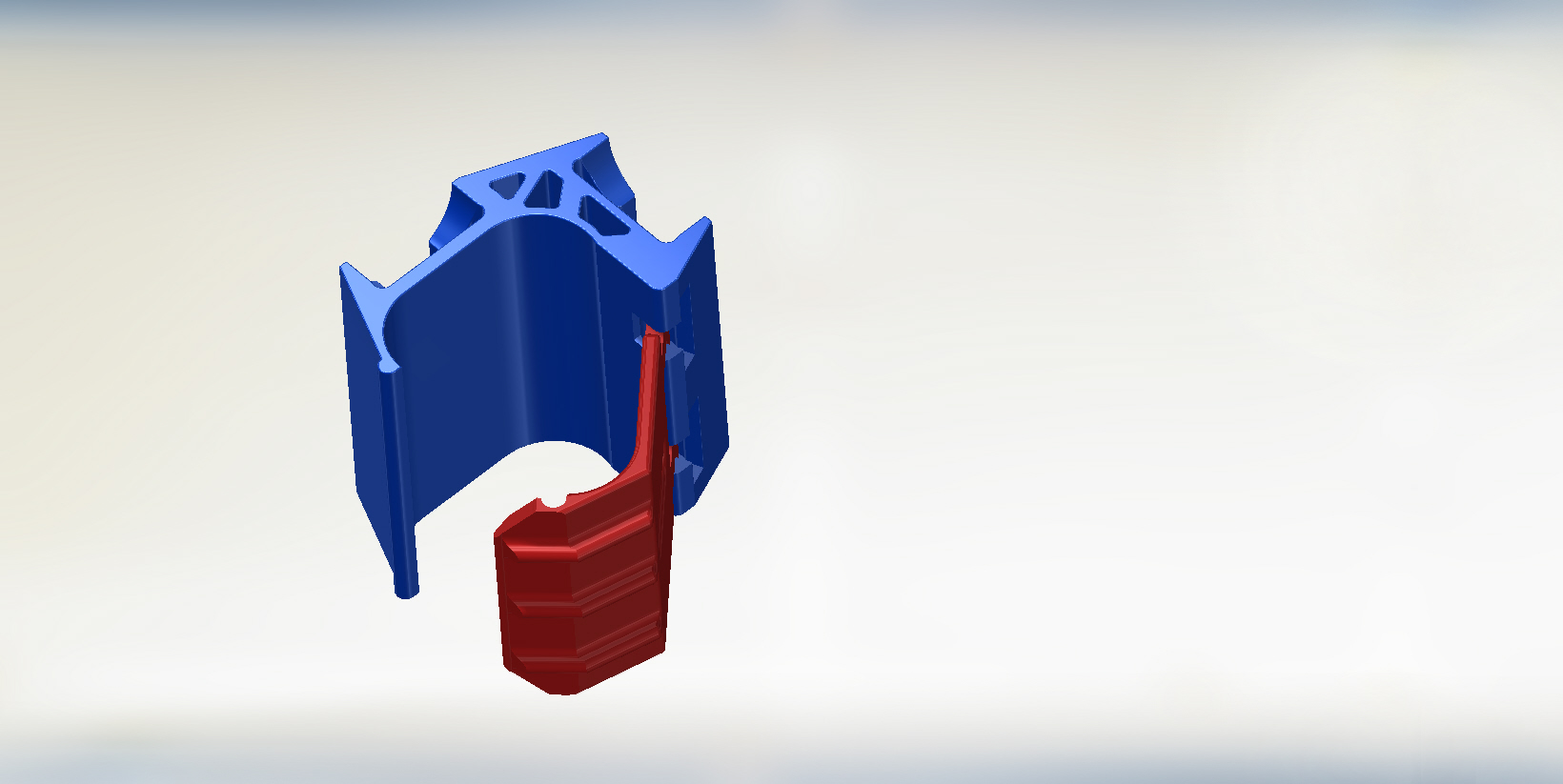

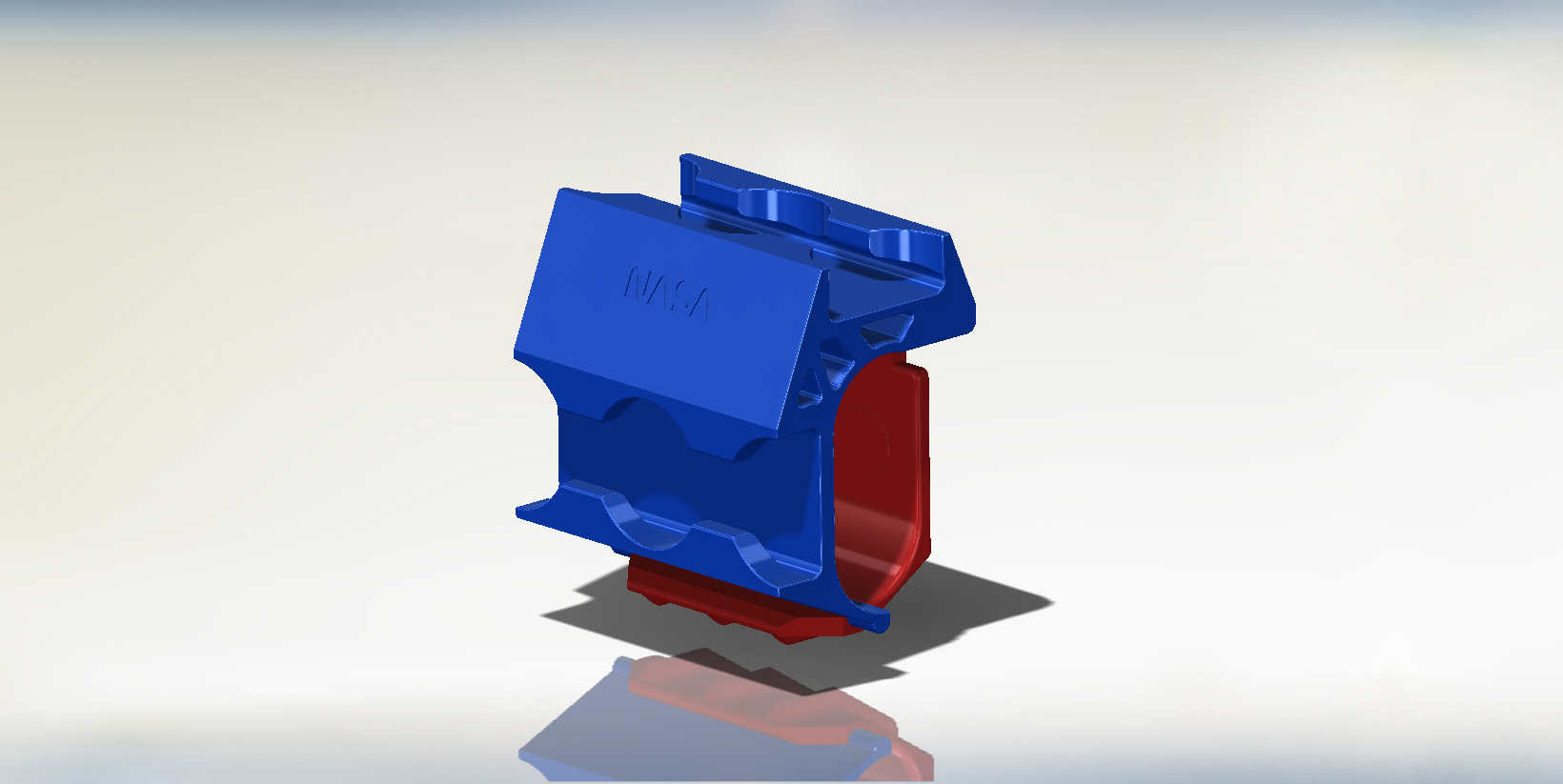

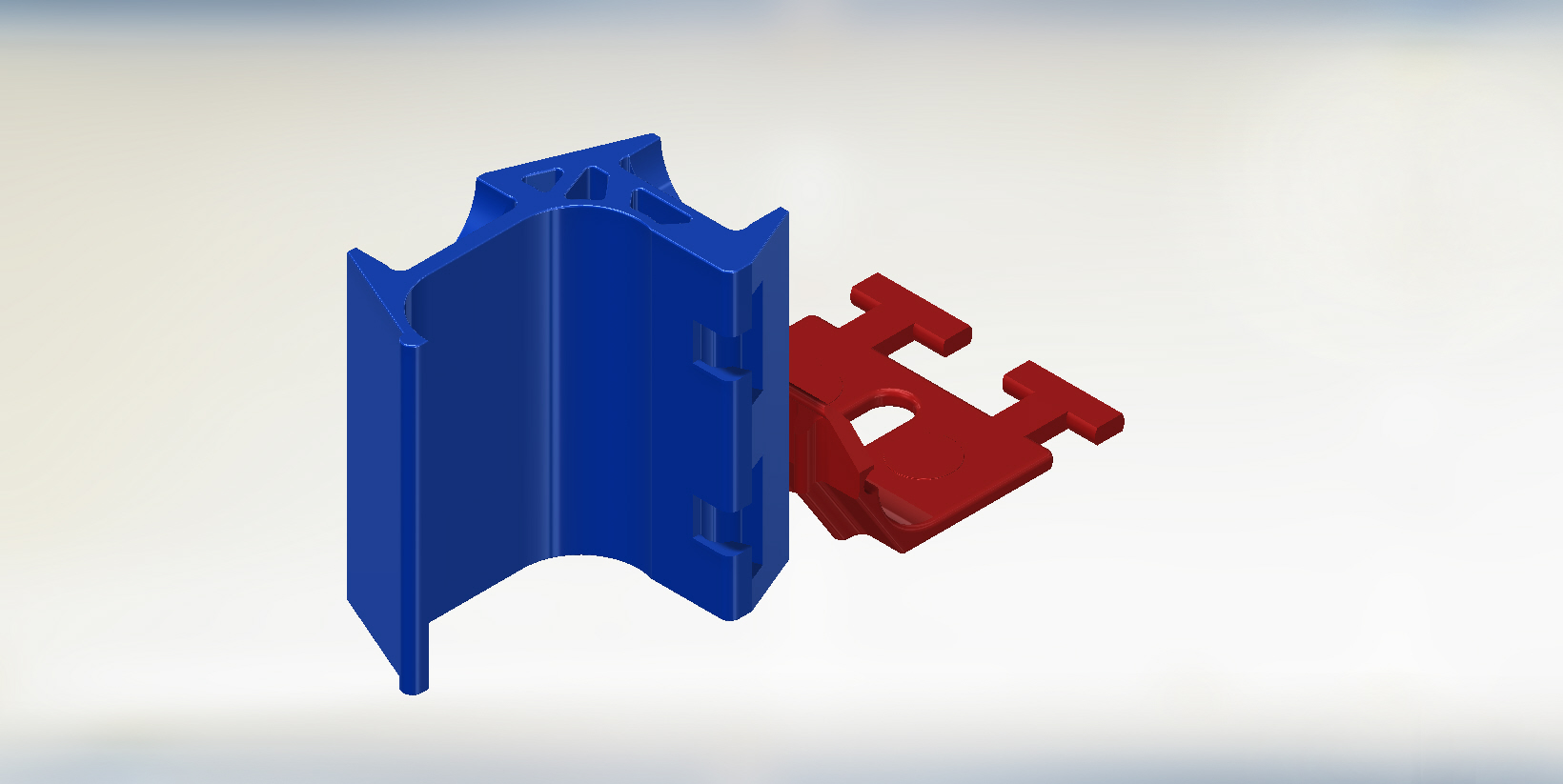

这款夹持夹具主要适配空间站舱外扶手的挂载作业需求，核心解决舱外作业时各类小型设备、工具包、临时检测装置的快速挂载与拆卸问题，适配舱外真空、温差交变的严苛作业环境，无需额外辅助工具即可完成单人操作。从结构设计逻辑来看，整体采用分体式双色结构区分功能模块，蓝色部分为主体承载框架，做了大面积的镂空减重处理，在保证结构刚性的前提下尽可能降低自身重量，适配航天发射对载荷重量的严苛要求，镂空区域的筋条走向完全贴合主受力路径，避免无意义的材料堆积，同时减少极端温差下的结构形变应力集中。红色部分为锁止勾爪结构，与主体框架形成环抱式夹持空间，锁止接触面采用圆弧面设计，完全匹配圆柱形扶手的外轮廓，增大接触面积的同时避免硬接触对扶手表面防护层造成刮损，圆弧锁止结构相比平面卡接拥有更好的对中自适应能力，即使安装时存在小幅角度偏差也能顺利滑入锁止位置。安装操作逻辑完全适配舱外航天服手套的操作限制，整个安装过程仅需单手握持即可完成，组装阶段仅需将两个分体部件对位卡合后卡入扶手位置，锁止到位后会形成明确的触感反馈，无需额外紧固件即可实现可靠固定，主端安装位设置有标准化的挂载接口，可兼容不同类型的外接设备，承载区域做了局部加厚处理，能够承受较大的垂向与横向负载，即使在舱外作业产生小幅晃动、设备受外力拉扯的情况下也不会出现松脱问题。考虑到侧面安装的受力特性，设计阶段特意强化了主承载侧的结构厚度，弥补圆弧锁止在侧向外力作用下的夹持力短板，让整体夹持受力更均衡，不会因为单侧受力出现局部应力过大导致的结构断裂或者夹持失效。整个夹具的外轮廓做了全圆角过渡处理，没有尖锐棱角，避免舱外作业时剐蹭航天服或者其他舱外设备，安装边界完全适配现有空间站标准扶手的直径尺寸，不需要对原有扶手结构做任何改造即可直接适配使用，夹持状态下与扶手的接触区域做了微纹理处理，在不损伤扶手表面的前提下增大静摩擦力，进一步提升挂载的稳定性。
