通用电气WAVE系列轻量化连接支架

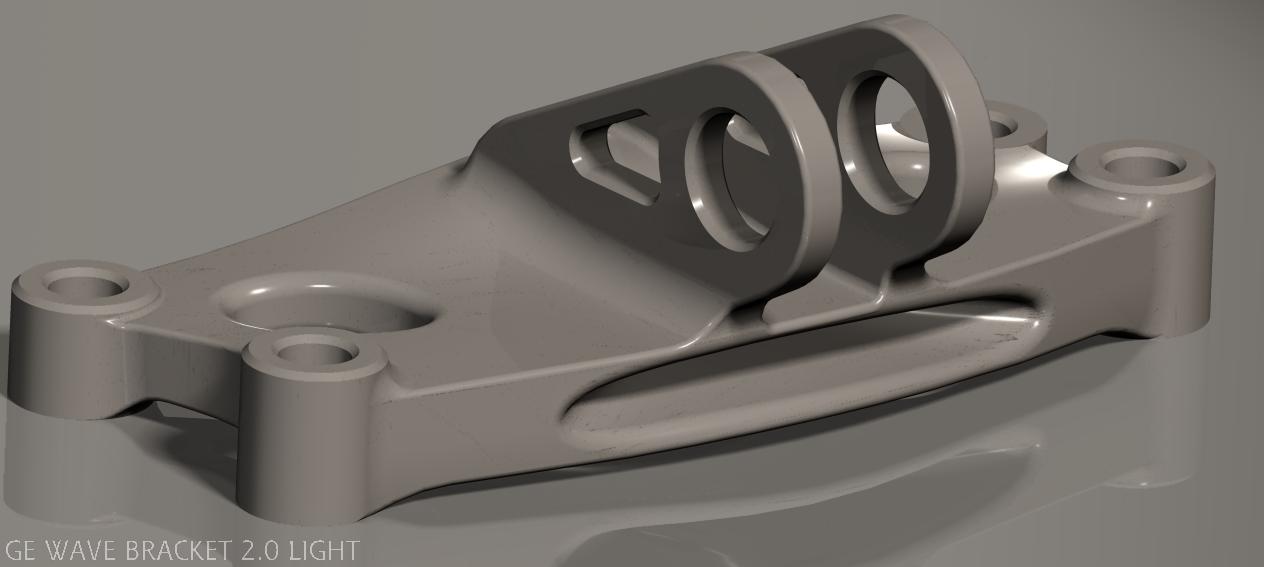

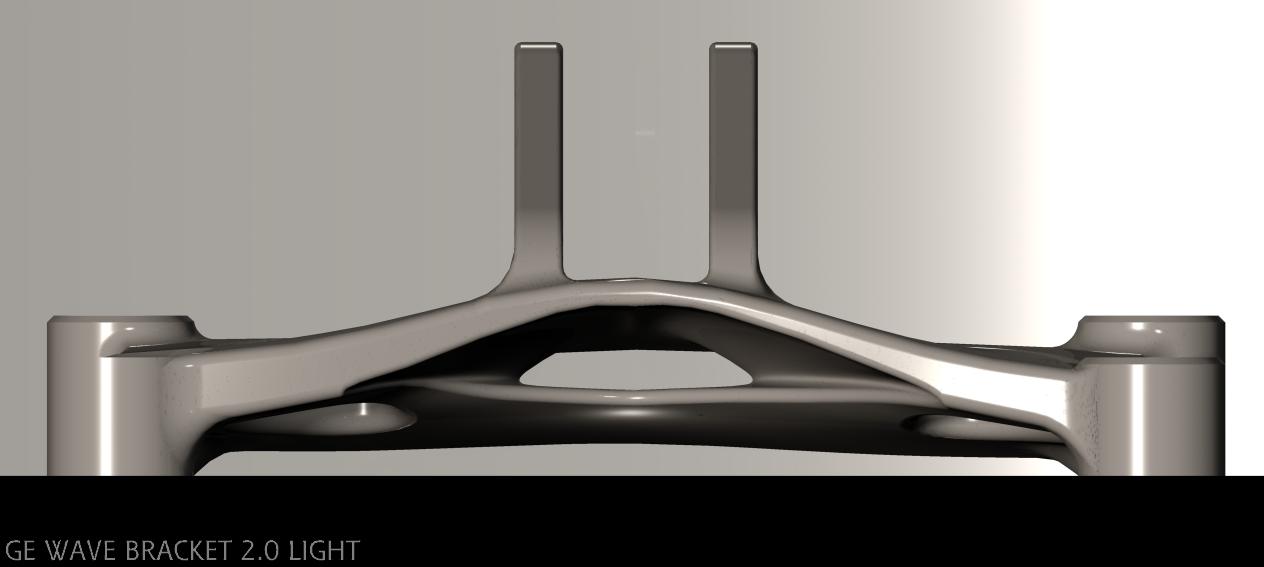

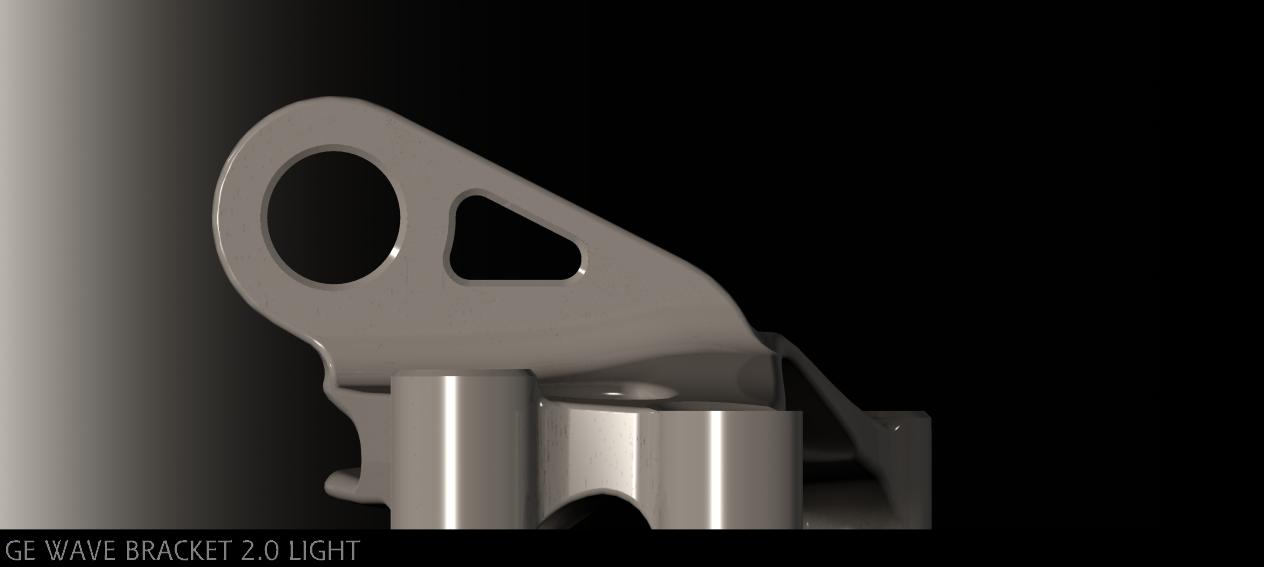

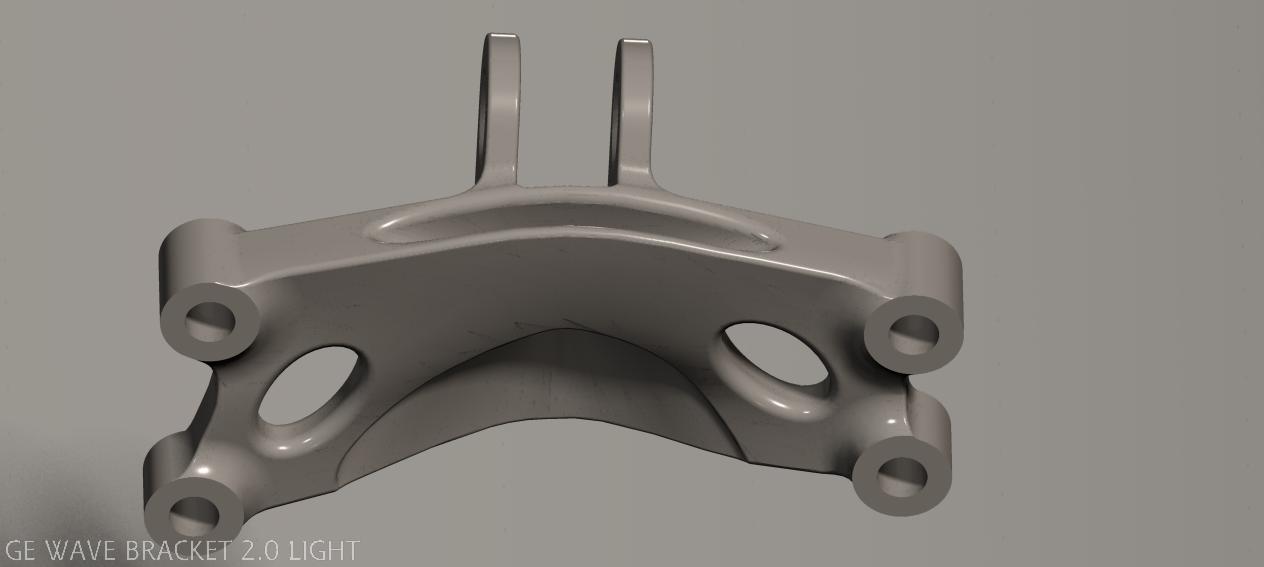

这类支架主要应用在工业动力传输、重型机电设备的连接点位，承担相邻功能模块的载荷传递与位置固定作用，在多工况交变载荷的使用场景下，需要同时兼顾结构强度与自身重量控制，避免额外增加设备整体的无效负载。从结构设计来看，整体采用一体化铣削成型的构型思路，底座分布的多个带沉孔的安装柱，对应设备安装面的预设螺栓点位，安装时可通过标准紧固件实现快速对位固定，沉孔设计能够让螺栓头部完全嵌入柱体内部，不会突出安装面干涉周边其他构件的布置，安装边界预留的间隙能够适配安装面±0.2mm的形位公差，降低现场装配的对位难度。上部的双环耳结构是核心的载荷承接点位，环耳内孔用于穿装连接销轴，实现与相邻摆动或传动构件的铰接，环耳之间的加强筋从底座平面一直延伸到环耳外侧，形成连续的载荷传递路径，避免应力集中在环耳与底座的衔接位置。侧面的镂空减重槽并非随意开设，是经过多工况力学仿真迭代后的结果，在去除低应力区域冗余材料的同时，保留了所有主载荷路径上的材料厚度，相比同载荷等级的实心支架，重量降低超过七成，能够有效减少设备运动过程中的惯性负载。实际使用中需要覆盖四类典型工况：垂直方向的静载荷承载、水平方向的冲击载荷耐受、带角度的斜向交变载荷、静态扭转载荷，不同工况下的应力分布都控制在材料许用应力范围内，安全系数满足工业设备长期使用的冗余要求。支架表面做了均匀的氧化处理，能够适应常规工业环境下的防腐蚀需求，不需要额外做表面防护就可以直接安装使用。环耳内孔的粗糙度与圆柱度公差控制，能够保证销轴穿装后转动顺畅，不会出现卡滞或偏磨的情况，底座安装面的平面度公差，能够保证支架安装后与设备基面完全贴合，避免安装时产生附加的装配应力，长期使用也不会出现连接松动的问题。
