拓扑优化航天舱尾支架结构设计

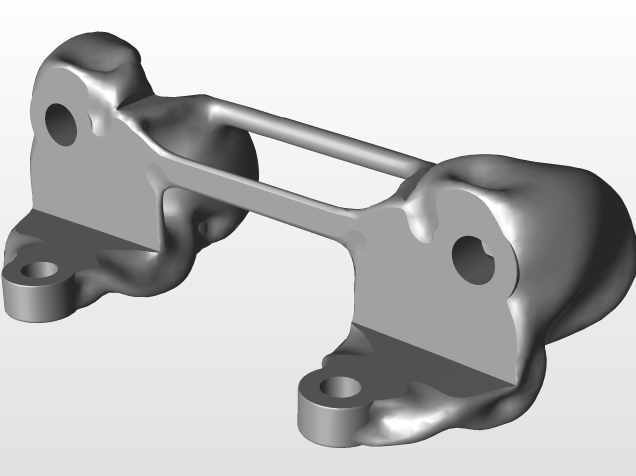

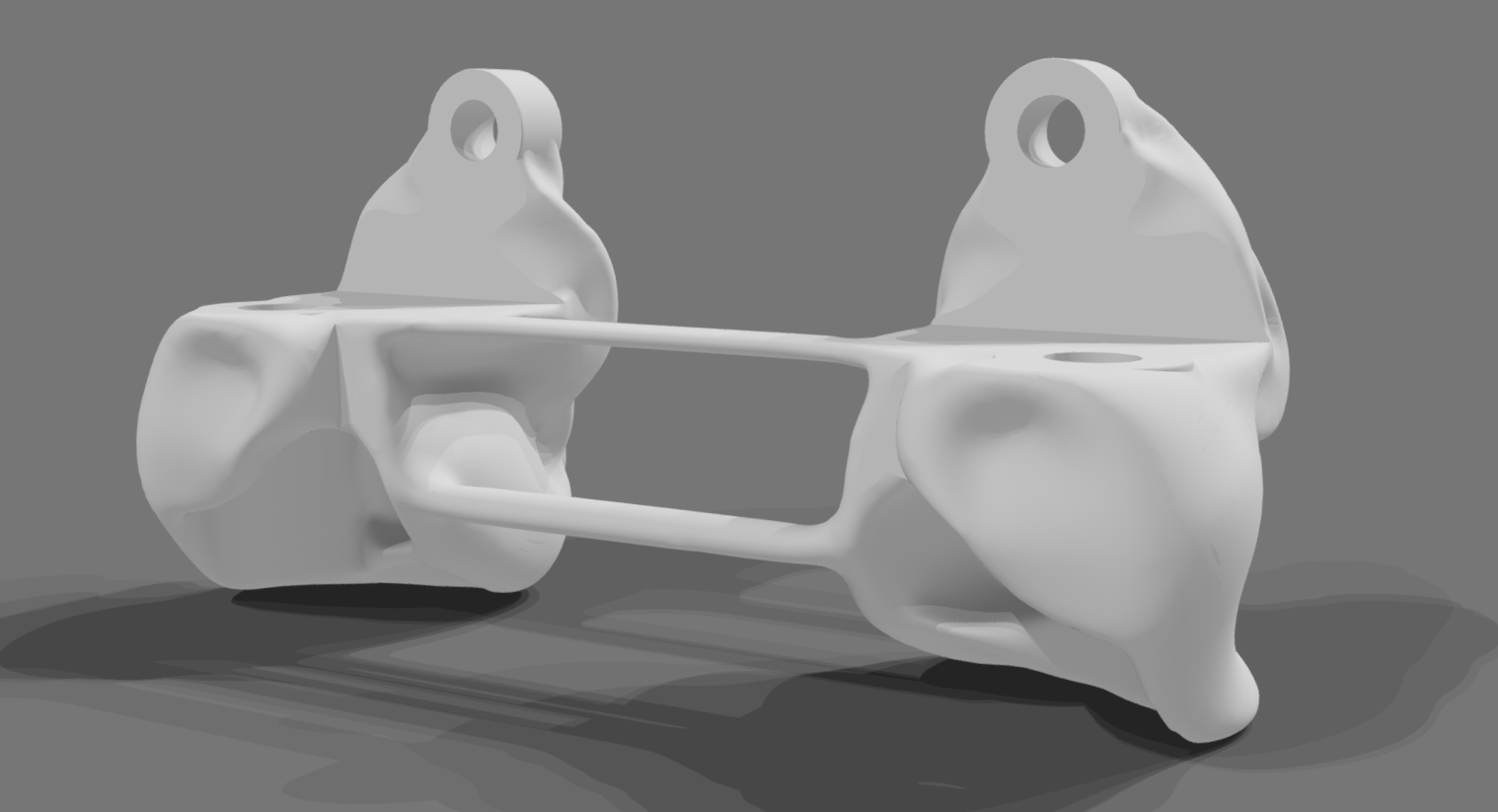

该构件为航天运载器舱段内部的尾端支撑连接件，主要承担舱内附属设备与箭体主结构之间的载荷传递作用，在发射阶段的过载工况、飞行段的振动载荷传递过程中，需要同时兼顾自身重量控制与结构刚度保持，避免因结构冗余增加箭体无效载荷，或是因刚度不足引发共振风险影响箭上设备运行稳定性。从结构设计逻辑来看，该构件采用了仿生拓扑优化的设计思路，以两端的安装吊耳作为固定约束边界，以中间连接区域的载荷传递路径为核心，在满足应力约束阈值的前提下，逐步剔除不受力的冗余材料区域，最终形成了非均匀的曲面镂空结构，相比传统等厚度铣削的支架结构，在同等承力能力下重量可降低40%以上，同时应力分布更为均匀，不存在传统直角连接区域的应力集中隐患。构件两端的吊耳为同轴等径设计，安装孔的同轴度公差控制在0.02mm以内，可直接与箭体主承力梁上的安装座通过销轴配合，无需额外加装调整垫片，安装时仅需保证销轴穿入后两端的防松卡槽对齐即可完成固定，安装边界的适配性较强，可兼容同系列不同批次箭体的安装座尺寸公差。中间的连接横梁采用了变截面设计，靠近吊耳的区域截面厚度更大，用于承接吊耳传递的集中载荷，中间区域则通过曲面过渡形成镂空的框型结构，在保证横向抗弯刚度的同时，尽可能削减了非承力区域的材料堆积，构件表面的曲面过渡均采用大圆角平滑处理，避免了锐角区域在交变载荷下产生疲劳裂纹的风险。在实际应用场景中，这类支架多用于运载火箭末级舱段内部的设备安装支撑，除了承担静态的设备重量载荷外，还需要承受发射过程中纵向6-8g的过载冲击，以及横向的随机振动载荷，因此在设计阶段就已经通过有限元仿真完成了多工况下的应力校核，确保所有区域的应力值均低于材料的许用应力阈值，同时一阶固有频率避开了箭体飞行过程中的主要振动频率区间，防止出现共振失效。该结构的设计思路也可迁移至航空航天领域其他对重量敏感的承力构件设计中，通过拓扑优化手段平衡重量与刚度的矛盾，在满足结构强度要求的前提下最大化实现轻量化，提升运载器的有效载荷承载能力。
