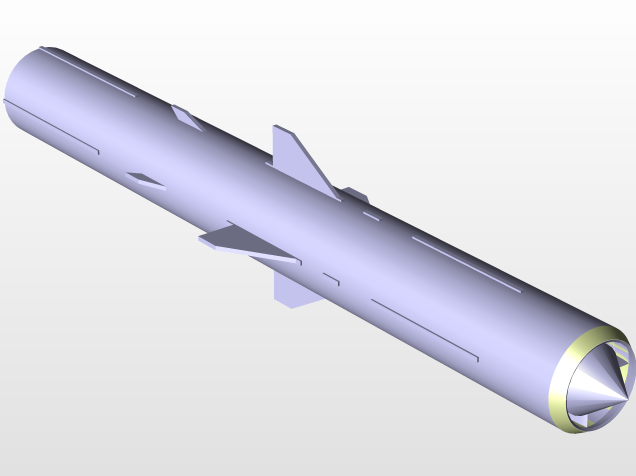

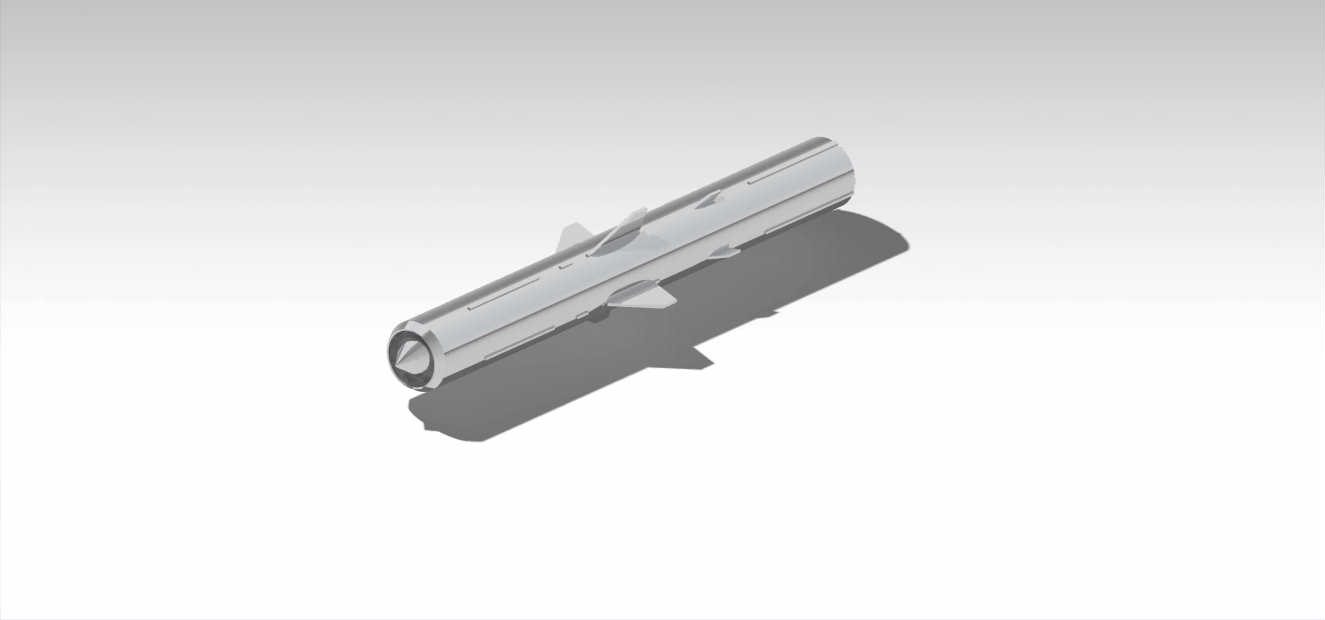

布拉莫斯导弹外形结构三维数模设计

该弹体结构模型围绕超音速巡航导弹的实际气动需求开展设计，整体采用圆柱形主弹身布局，头部配置锥形进气道整流罩，匹配超音速飞行状态下的进气效率要求，弹身中段对称布置折叠弹翼结构，尾部设置稳定尾翼与助推段连接接口，整体气动外形经过修型处理，可有效降低跨音速飞行阶段的波阻影响。从结构设计逻辑来看，弹体各段采用模块化分段设计思路，头部导引头舱、战斗部舱、燃料舱、发动机舱、尾段伺服舱依次衔接，各段之间预留标准连接法兰边界，可适配不同舱段的设备安装需求，弹翼与弹身的连接位置设计有转轴安装座，匹配折叠机构的运动行程，确保弹翼在发射后可顺利展开到位，不会与弹身其他结构产生运动干涉。在实际应用场景中，这类弹体结构模型可用于军工装备领域的气动仿真验证、结构强度校核、教学演示等场景，设计过程中严格参考实弹的外形比例关系，弹身总长与弹径的比例符合超音速巡航导弹的常规设计区间，弹翼的后掠角度经过匹配计算，可在2-3马赫的飞行速度区间内提供足够的升阻比，同时保证弹体的飞行稳定性。模型在细节处理上还原了弹体表面的传感器窗口、管路走线槽、尾喷口调节片等结构特征，安装边界方面，弹体尾部的助推器连接接口采用标准的环槽连接结构，可匹配不同规格的固体火箭助推器，弹身表面的挂架接口预留有标准的连接孔位，可适配机载、舰载、陆基等不同发射平台的挂装需求。开展这类弹体结构建模时，需要优先保证气动外形的曲面连续性，弹身头部的锥形曲面与圆柱段的衔接处采用G2连续过渡，避免出现曲面折角影响气动仿真结果，弹翼的翼型采用对称菱形翼型，厚度沿展向逐步减薄，既保证结构强度，又能降低飞行阻力。模型的结构拆分逻辑也兼顾了后续仿真分析的需求，各舱段可单独拆分进行网格划分，开展不同工况下的结构力学、热力学仿真计算，弹体内部预留的设备安装空间可根据实际需求加装导引头、战斗部、燃料箱等部件的简化模型，用于开展全弹的重心配平计算，确保弹体的压心与重心位置匹配，满足飞行控制的稳定性要求。
