790mm翼展固定翼右侧机翼结构设计

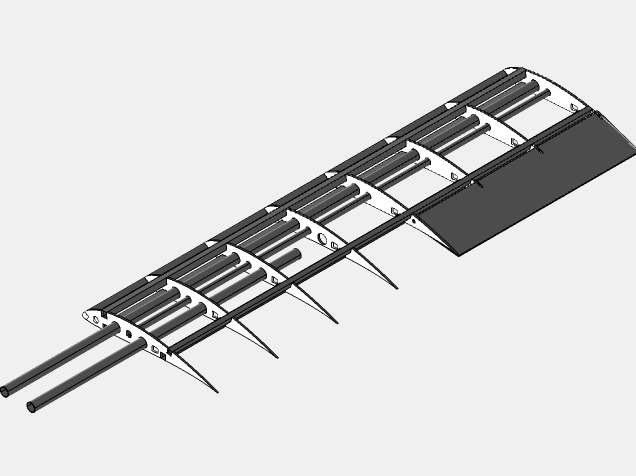

该右侧机翼结构主要面向小型固定翼飞行器的装配需求，适配翼展790mm规格的机型，在航模试制、小型无人机验证阶段可直接作为结构参考，也可用于航空基础教学中的结构拆解演示场景。从实际使用角度出发，机翼作为飞行器产生升力的核心部件，该结构在设计时优先兼顾了结构强度与自重控制，采用多段翼肋搭配平行翼梁的承力布局，翼肋沿翼展方向等距排布，既能够维持翼型的气动外形精度，避免飞行过程中蒙皮受气动载荷发生凹陷变形，又能将翼面承受的气动载荷均匀传递到两根平行布置的主翼梁上，再通过翼根位置的连接结构传递到机身承力框架。设计过程中充分考虑了安装边界的适配性，翼根端预留的杆状连接结构可直接插入机身对应的安装套管，无需额外设计复杂的连接接头，装配时仅需通过定位销即可完成快速固定，既方便日常拆装维护，也能保证机翼与机身的连接同轴度，避免安装偏差带来的气动效率损失。从结构细节来看，翼肋上预留的多个减重孔在不降低结构抗弯强度的前提下，有效降低了机翼整体自重，同时也为后续加装舵机、走线预留了充足的内部空间，副翼位置的铰接结构直接集成在最外侧翼肋上，无需额外加装铰接支座，减少了装配环节的零件数量。翼型选用低速飞行效率较高的平凸翼型，在低速飞行阶段能够提供充足的升力系数，同时失速特性平缓，对于小型飞行器的操控友好度较高，前缘位置的结构做了局部加强处理，能够应对起降阶段可能出现的轻微擦碰，降低结构损坏概率。整个机翼的外形尺寸严格控制在790mm翼展对应的弦长范围内，各部件的连接位置都做了公差适配设计，加工时无论是采用轻木切割还是3D打印工艺，都能够实现无修配装配，对于结构设计从业者来说，该结构的承力布局思路也可以迁移到其他尺寸的固定翼机翼设计中，通过调整翼梁直径、翼肋厚度即可适配不同起飞重量的机型需求。
