电动驱动剪叉式液压升降作业平台结构

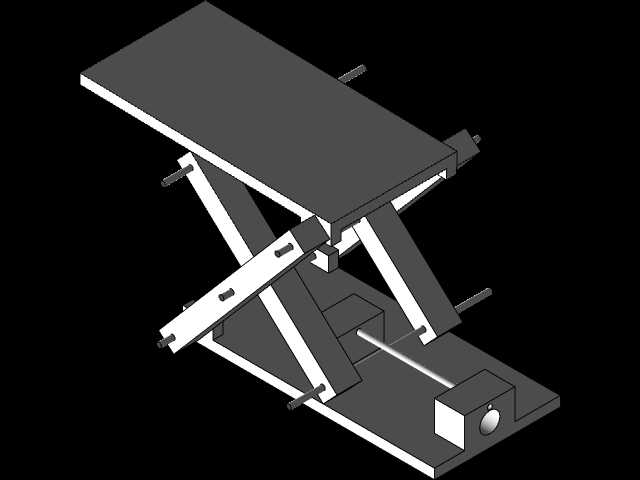

　　在车间物料周转、仓储高位取放、轻型设备安装检修这类常规作业场景里，固定工位的垂直举升需求一直占比不低，剪叉式升降结构因为承载稳定性好、举升过程无侧向偏移，一直是这类场景的首选结构形式。这套剪叉升降结构采用单组交叉剪臂作为核心承载构件，底部安装面预留了与地面基础或者移动底盘连接的固定孔位，顶部承载平台做了平面防滑处理，边缘预留的凸台结构可以防止放置的物料或者工装在举升过程中出现滑移脱落的问题。

　　从结构设计逻辑来看，整套结构的受力传递路径非常清晰，顶部承载的垂直载荷通过平台下方的铰接支座均匀传递到两组交叉剪臂上，剪臂之间采用销轴铰接，铰接位置做了衬套安装位，日常维护时只需要定期加注润滑脂就能降低铰接位置的磨损，延长结构整体使用寿命。驱动端采用电动液压推杆作为动力输出部件，推杆的两端分别铰接在底部框架和下层剪臂的驱动点位上，推杆伸出时推动剪臂绕中间铰接点转动，从而带动顶部平台平稳上升，推杆回缩时则依靠平台自重和剪臂的联动实现平稳下降，整个举升过程的速度可以通过液压系统的流量阀进行调节，避免启停阶段出现冲击晃动。

　　设计过程中针对剪臂的受力做了针对性的加强处理，剪臂主体采用矩形钢型材焊接成型，在铰接点位和推杆连接点位都焊接了加强筋板，避免长期重载使用下出现局部变形。底部框架采用槽钢拼焊成型，整体刚性足够，既可以直接固定在混凝土地面作为固定升降台使用，也可以安装脚轮和牵引构件改装成移动升降作业车，适配不同的现场使用需求。顶部平台的尺寸设计兼顾了常规物料承载和人员站立作业的需求，平台边缘预留了护栏安装孔位，如果是用于人员高空作业的场景，可以直接加装标准护栏和踢脚板，满足高空作业的安全规范要求。

　　安装边界方面，这套结构完全收回时的整体高度较低，不需要在地面开挖较深的安装基坑，对于旧车间改造、无法做基础开挖的楼层作业场景非常友好，安装时只需要保证底部框架的安装平面水平度在允许范围内，将固定螺栓锁紧即可投入使用，安装调试的工作量很小。结构的最低举升高度可以满足普通液压叉车直接将物料转运到平台上的需求，不需要额外配置过渡 ramp，最高举升高度覆盖了常规车间4米以内的高位作业需求，承载能力可以满足轻型工装、物料以及1-2名作业人员的总重量要求，日常使用时不需要频繁做结构维护，只需要定期检查铰接销轴的磨损情况、液压管路的密封状态即可。

　　在实际选型适配的时候，需要根据现场的实际举升高度需求调整剪臂的长度和铰接点位的位置，如果需要更大的承载能力，可以将单组剪臂改成双组并排剪臂结构，同步升级液压推杆的推力参数即可，整套结构的拓展性较强，不需要对整体框架做大规模改动就能适配不同的参数需求。不同于导轨式升降结构需要配套立柱导向，剪叉式结构的整体占用空间更小，在相同的安装占地面积下可以获得更大的平台承载面积，对于空间比较紧凑的作业场景适配性更好。举升过程中平台始终保持水平状态，不会出现倾斜偏移，放置精密设备或者易碎物料的时候也能保证运输过程的平稳性，不会因为举升过程的晃动造成物料损坏。液压驱动的形式本身具备一定的自锁特性，即使液压系统出现失压情况，剪臂结构也不会出现快速下坠的问题，配合液压回路中的液压锁，可以进一步提升使用过程的安全性，避免安全事故发生。
