小型简易火箭结构三维数模设计

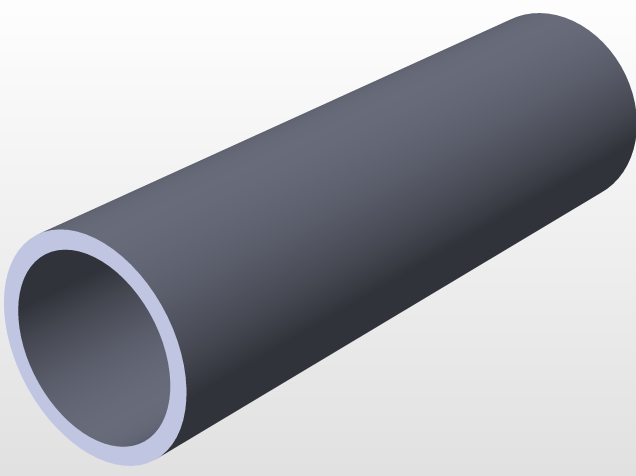

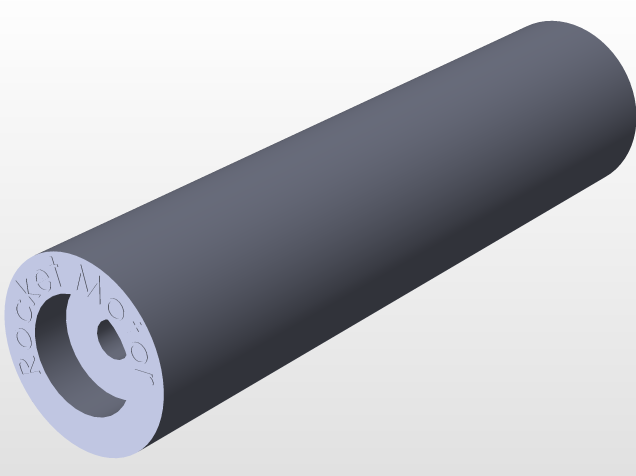

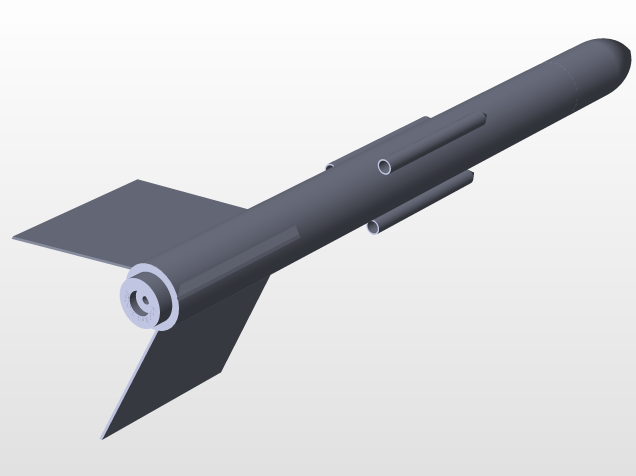

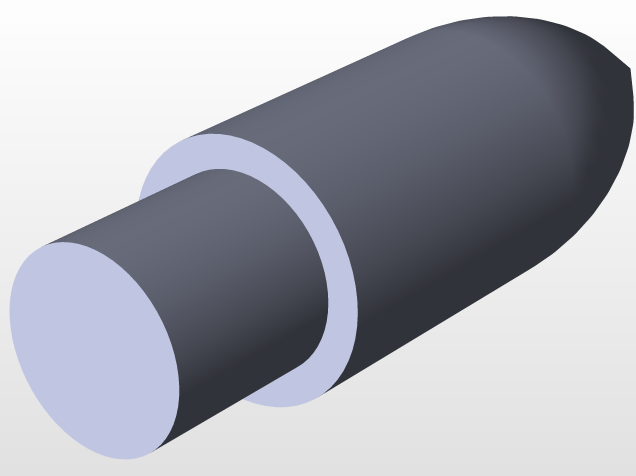

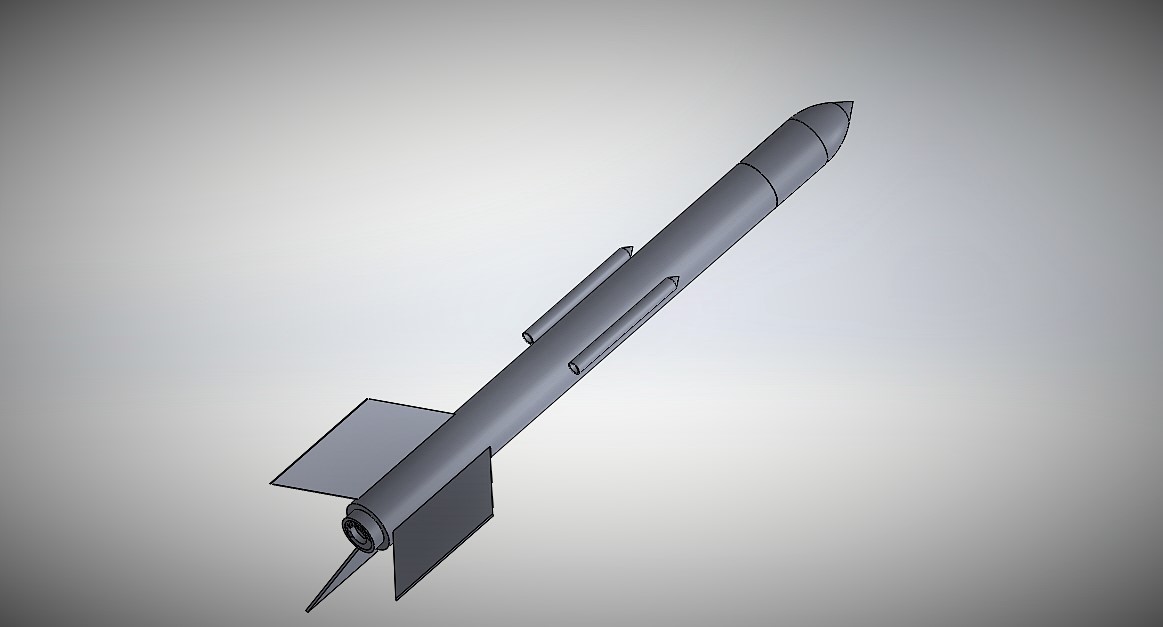

这款简易火箭结构的三维设计，核心面向小型航天科普教具、学生科创竞赛原型、低空探空试验载荷搭载平台的结构验证场景，区别于大型运载火箭的复杂冗余设计，整体结构做了大幅简化，适配非专业场景下的加工、装配与调试需求。从结构功能划分来看，头部采用锥形钝头设计，在低速飞行工况下可有效降低头部激波阻力，同时锥段内部预留了小型载荷舱空间，可容纳温度、气压采集模块或是轻量试验配重，锥段与主箭体采用台阶式插接定位，无需额外复杂紧固件即可完成装配，拆卸后可快速更换舱内搭载的试验部件。主箭体采用等直径圆柱段设计，是整个结构的核心承力主体，圆柱段壁厚做了均匀化处理，在保证结构轴向承压能力的前提下尽可能降低整体自重，圆柱段外侧对称布置了两个小型侧置助推段结构，助推段与主箭体通过卡扣式连接座固定，可根据实际推力需求选择是否加装，助推段轴线与主箭体轴线保持平行，避免附加推力产生额外的偏航力矩。箭体尾部共布置四片对称分布的平板式尾翼，尾翼采用后掠角设计，翼面与箭体轴线垂直安装，可在飞行过程中提供稳定的气动恢复力矩，避免箭体出现滚转、偏航等失稳情况，尾翼与箭体采用插槽式连接，安装时可快速定位翼面的安装角度，无需反复调试对称度，尾翼根部做了加厚处理，承受发射阶段的气动冲击力时不易出现断裂变形。尾部喷管段采用收敛式结构设计，与主箭体采用同轴定位连接，喷管内壁做了光滑过渡处理，可减少发动机燃气喷出时的流阻损失，喷管外侧预留了发动机固定卡位，可适配标准规格的小型固体模型火箭发动机。整个结构的安装边界充分考虑了小型发射架的适配需求，箭体外径统一，可兼容常规发射导轨的夹持尺寸，尾翼的外伸尺寸经过核算，在发射架上滑动时不会与导轨结构发生干涉，整体重心设计在箭体轴向中点靠前位置，配合尾翼的稳定作用，可保证飞行过程中的姿态稳定。设计过程中优先采用规则几何特征，所有曲面均采用拉伸、旋转等常规建模命令生成，没有复杂的自由曲面，加工时可采用常规的车削、线切割工艺完成各个零件的制作，不需要特殊的五轴加工设备，装配环节全部采用插接、卡扣的连接形式，不需要复杂的工装夹具即可完成总装，非常适合科创场景下的快速迭代制作，也可作为航天科普教学的演示模型，帮助初学者直观理解火箭的基本结构组成与气动稳定原理。
