GE喷气发动机轻量化弧形支撑支架

项目分类:3D模型 发布时间:2021-08-09 ID:230003
  • GE喷气发动机轻量化弧形支撑支架
  • GE喷气发动机轻量化弧形支撑支架
  • GE喷气发动机轻量化弧形支撑支架
  • GE喷气发动机轻量化弧形支撑支架

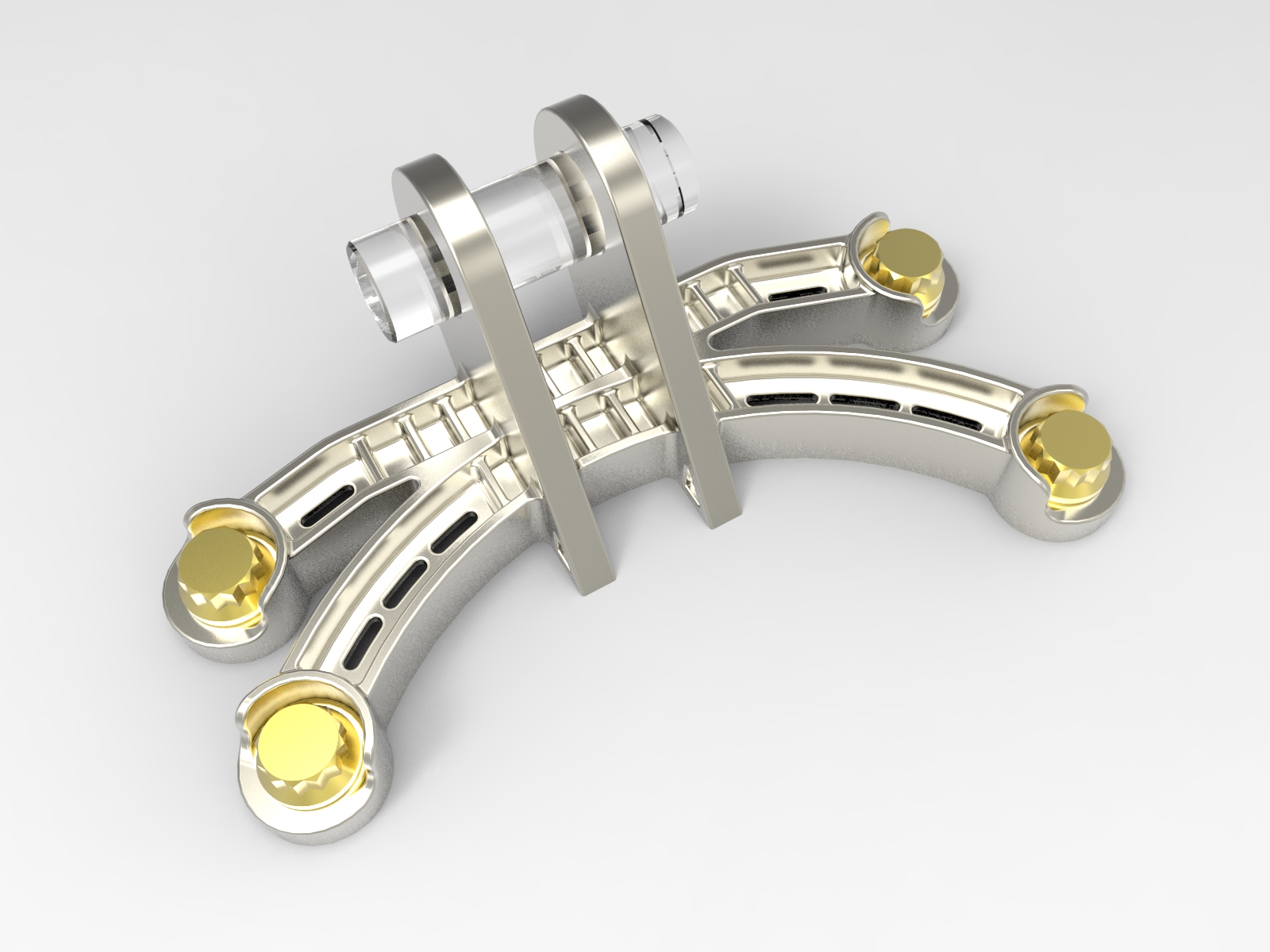

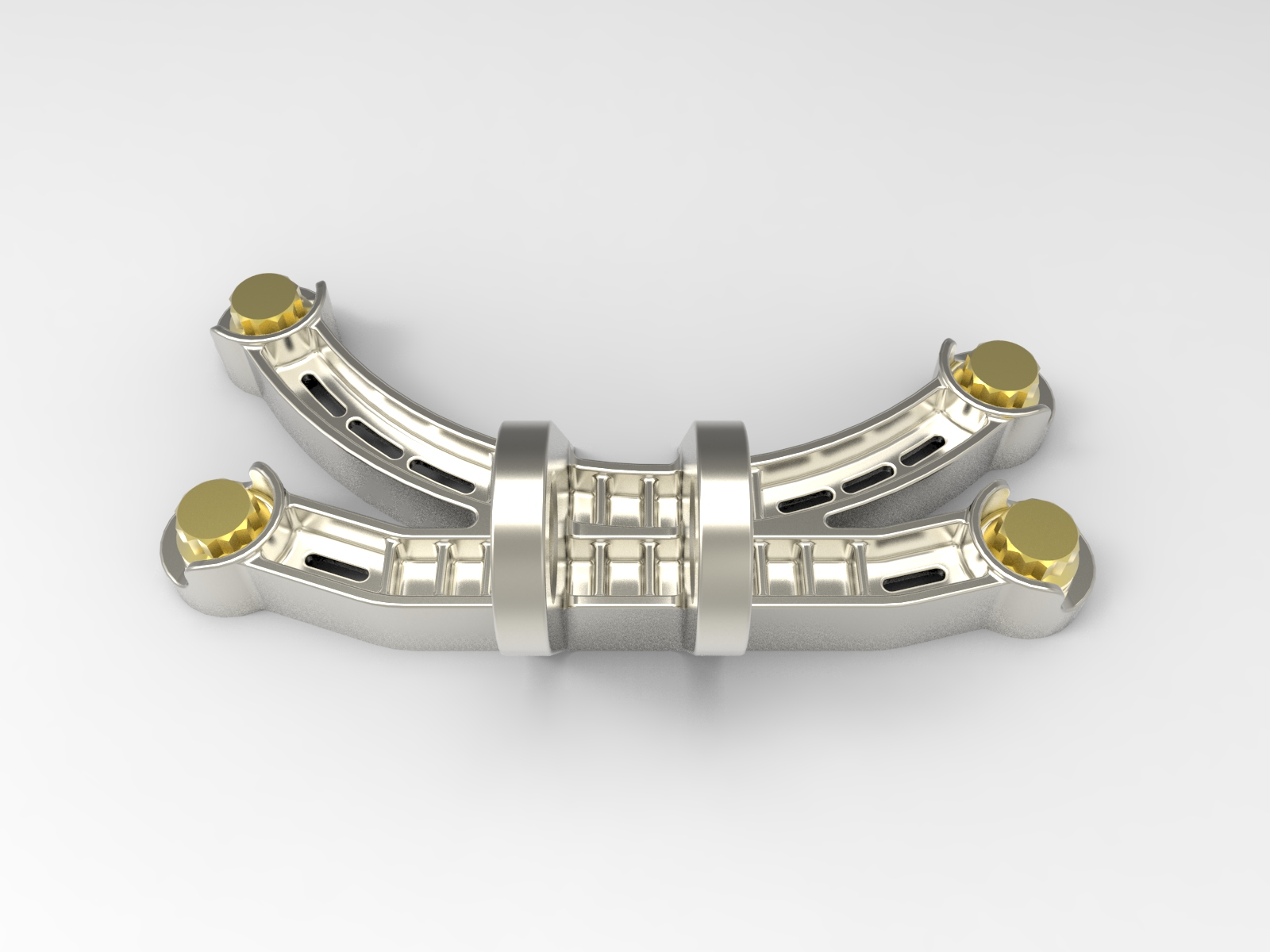

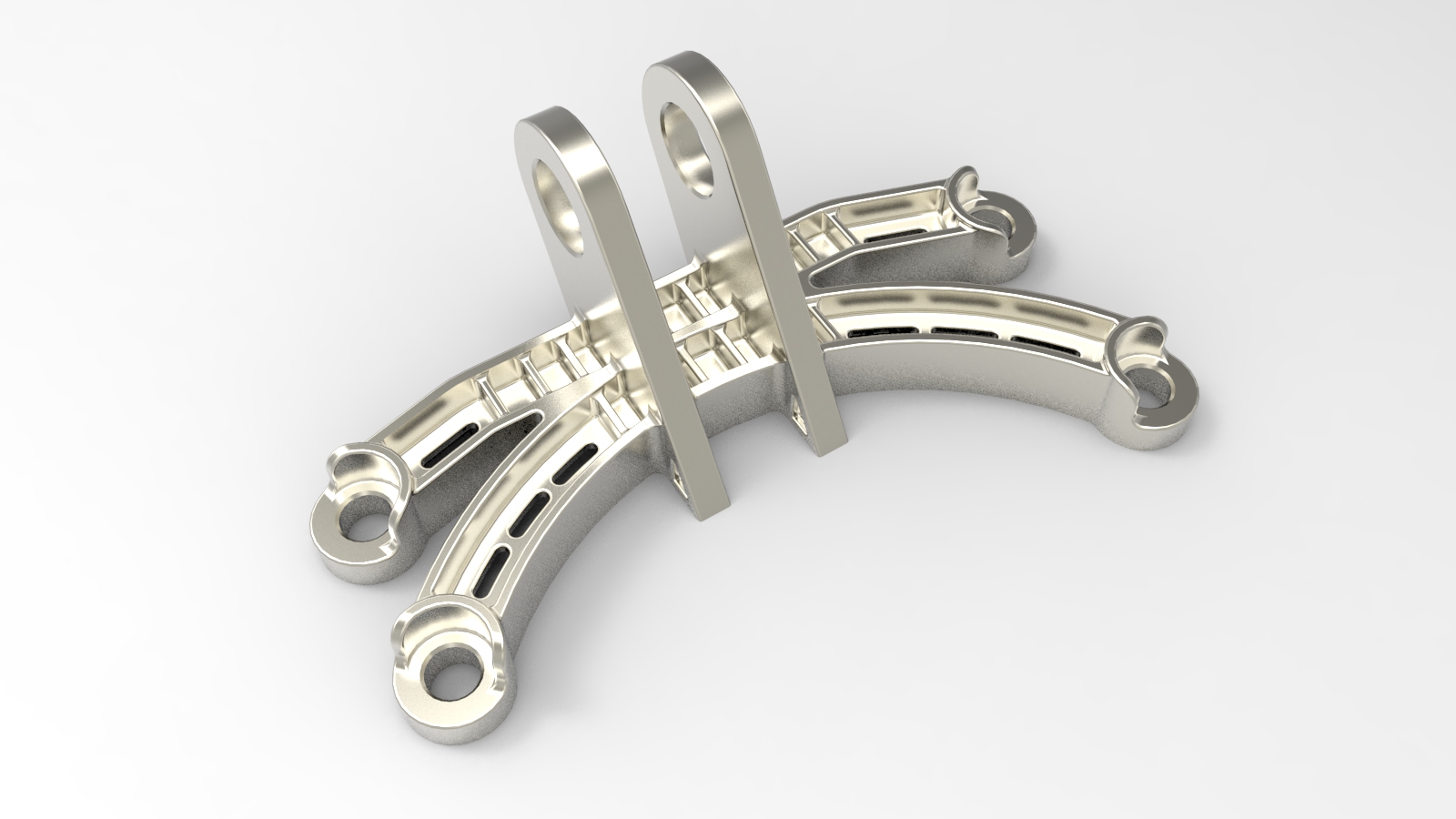

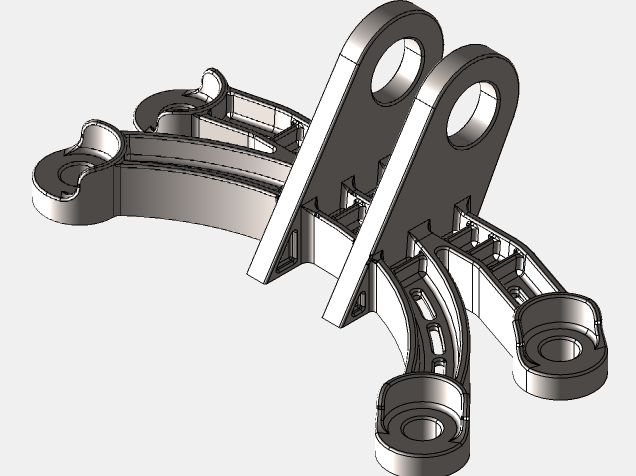

这款支撑构件主要应用于航空喷气发动机的外围辅助安装场景,承担发动机附属管路、传感组件与主体机匣之间的连接固定作用,在航空动力系统的装配环节中,这类支架需要同时兼顾承载能力与自重控制,避免额外增加发动机的整体负载,影响整机推重比表现。从结构设计来看,构件采用三臂弧形延展布局,三个末端安装位呈扇形分布,可匹配发动机机匣外侧的弧形安装面,每个末端都设置了带衬套的安装孔位,孔位内置金色耐磨衬层,能够降低长期振动环境下的连接磨损,提升连接结构的疲劳寿命。主体支撑臂采用镂空槽式设计,沿臂身走向开设多组长条形减重槽,在不破坏整体受力路径的前提下,最大化去除非承载区域的材料,实现结构自重的大幅降低,同时臂身内部设置加强筋格,保证镂空后的结构刚性,避免在发动机高频振动工况下出现共振或结构变形。上部的双立柱铰接结构是核心承载连接位,两个平行的支撑柱搭配同轴铰接轴,可实现与发动机主体安装座的铰接固定,允许支架在工作过程中存在微小的位移余量,抵消发动机运行时的热胀冷缩形变与振动偏移,避免连接部位出现应力集中断裂。在安装边界方面,三个末端安装位的孔位同轴度公差控制在0.02mm以内,弧形主体的曲率半径匹配对应型号发动机的机匣外径,安装后支架与机匣表面保留均匀的间隙,不会与周边的管路、线缆布局产生干涉,上部铰接轴的直径与安装座的轴孔尺寸完全适配,装配时无需额外修配即可完成定位。设计过程中优先梳理了支架的受力传递路径,将发动机运行时的振动载荷、附属组件的重力载荷沿三个弧形臂均匀传递到上部铰接位,避免单臂受力过载,同时通过拓扑优化确定了材料去除的区域,保证减重后的结构强度仍能满足航空部件的载荷安全系数要求,所有边角位置都做了圆角过渡处理,减少应力集中点,提升构件的抗疲劳性能。这类支架在实际使用中,需要耐受发动机周边的高低温交变环境,因此结构设计上也考虑了热形变的均匀释放,弧形臂的截面采用变厚度设计,靠近铰接位的区域厚度更大,承载能力更强,靠近末端安装位的区域厚度适当减薄,匹配末端的载荷水平,整体结构没有冗余的设计特征,每一处结构都对应明确的功能需求,完全服务于航空动力系统的轻量化、高可靠性装配要求。
