星型布局航空活塞动力装置结构

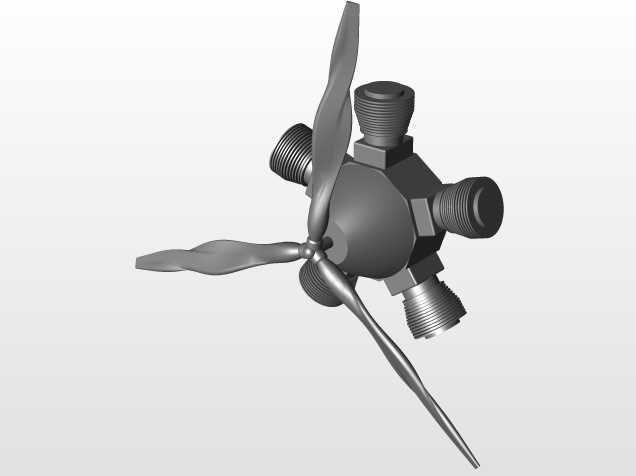

这款径向布局的航空动力装置，核心采用多缸星型排布的活塞式结构，缸体围绕中心曲轴箱呈辐射状均匀分布，相比直列或V型动力布局，在同等排量下能大幅缩短曲轴长度，缩减动力单元的轴向安装尺寸，适配轻型通航飞机、老式螺旋桨战机的机头紧凑安装空间，早期航空领域选择这类结构，很大程度是因为风冷散热效率更高，不需要布置复杂的液冷管路与散热系统，降低飞行过程中的动力故障概率。

从结构设计逻辑来看，中心曲轴箱为整体锻造的多边形承力结构，每个缸体的连接法兰面都做了同轴度定位设计，保证各缸活塞运动轴线交汇于曲轴中心，避免运转过程中出现偏磨、振动超差的问题；每个缸体端部的外螺纹接口，用于安装排气支管、火花塞或者进气歧管，接口的螺纹规格统一，便于地勤维护时的零件互换。前端的螺旋桨采用等强度扭转叶型，叶根位置做了加厚过渡处理，与桨毂的连接采用锥面配合加锁紧螺母的结构，传递扭矩的同时保证桨叶安装角的定位精度，桨叶的扭转角度从根到尖逐渐减小，匹配不同半径位置的线速度差，提升推进效率。

实际应用场景中，这类动力装置多用于低速通用航空飞行器、航空运动类飞机，也有部分复刻的老式航展表演机采用同款结构，运转时各缸交替做功，曲轴输出的扭矩波动更小，配合定距螺旋桨能在中低空速区间维持稳定的推力输出。安装边界上，这类径向发动机的径向尺寸远大于轴向尺寸，设计机头安装架时需要围绕中心曲轴的轴线布置承力点，预留出缸体周围的散热气流通道，不能在缸体散热鳍片方向布置遮挡结构，否则会导致局部缸温过高引发爆震；螺旋桨的旋转平面需要与机身轴线保持垂直，安装架的调校精度要控制在极小的角度偏差范围内，避免飞行过程中产生额外的偏转力矩。

结构细节上，缸体外部的散热鳍片采用等间距环形排布，在飞行迎面气流的冲刷下能快速带走缸内燃烧产生的热量，中心曲轴箱的侧面预留了检修口盖，不需要完全拆解发动机就能检查内部连杆、曲轴的磨损情况，这类设计完全贴合航空领域对维护便捷性、运行可靠性的核心要求，哪怕是在缺乏专业地面设备的野外起降点，也能完成基础的检修与保养作业。
