七缸星型航空动力装置结构设计

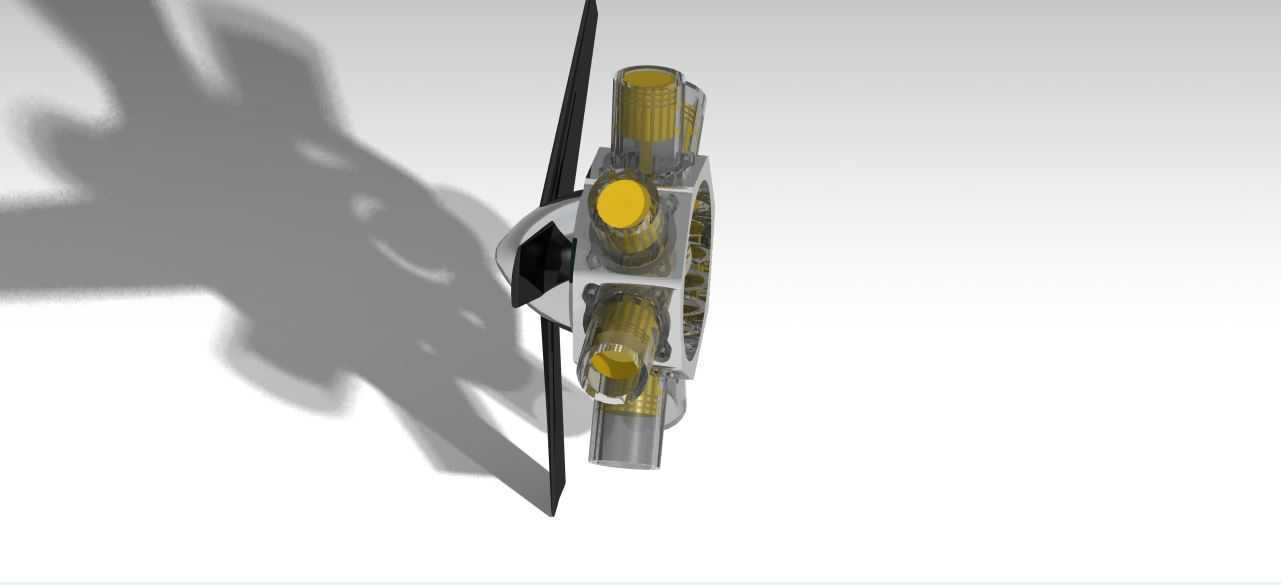

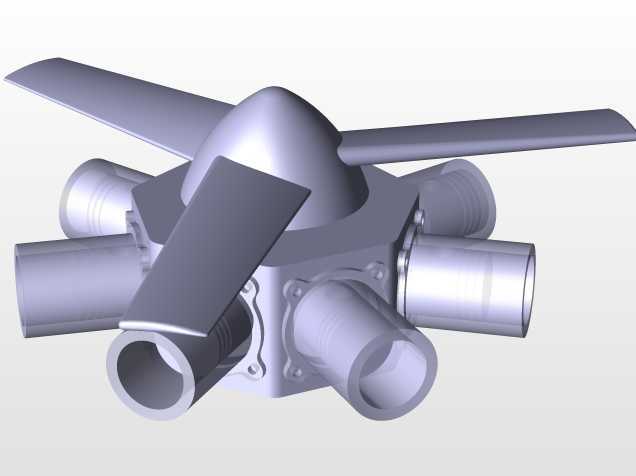

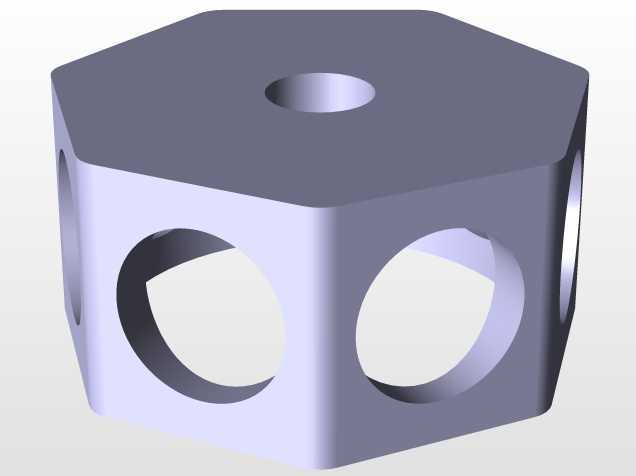

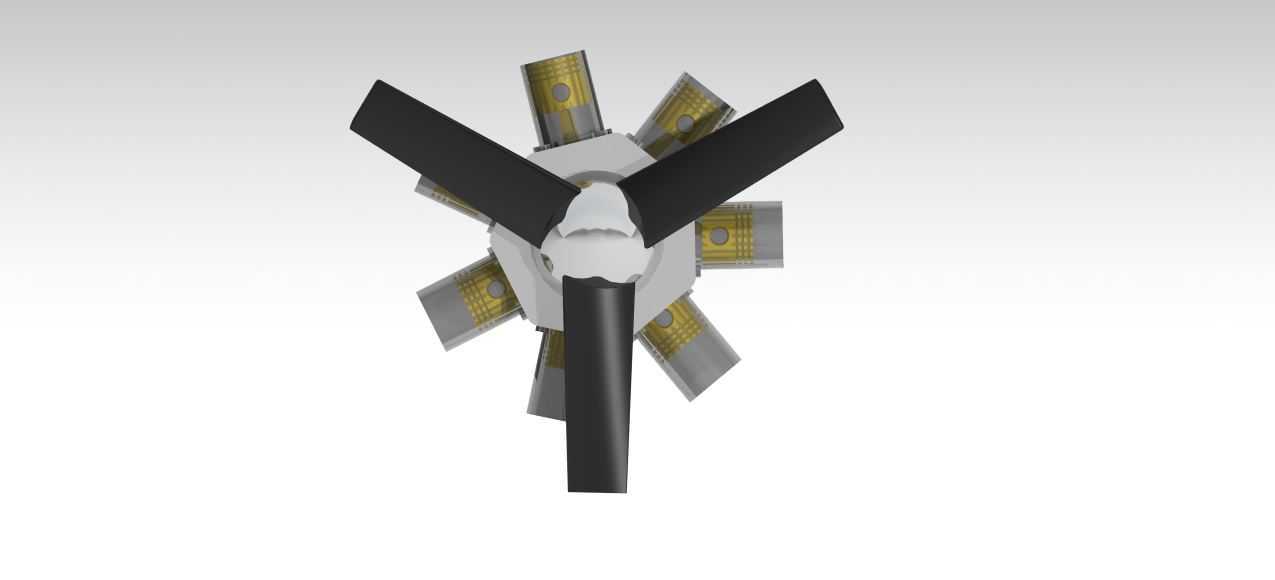

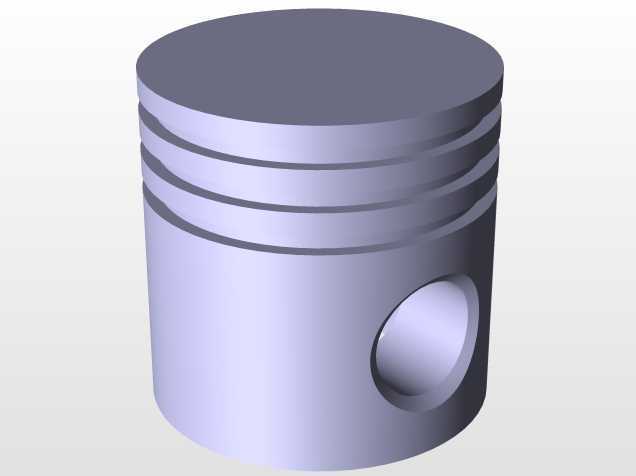

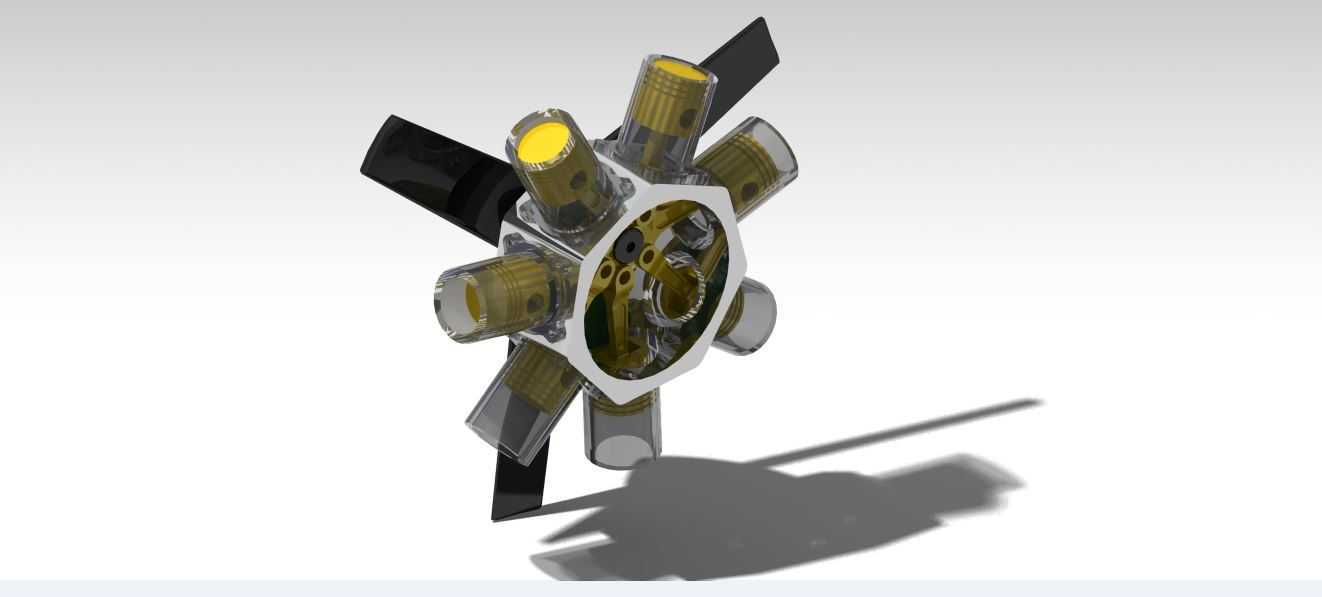

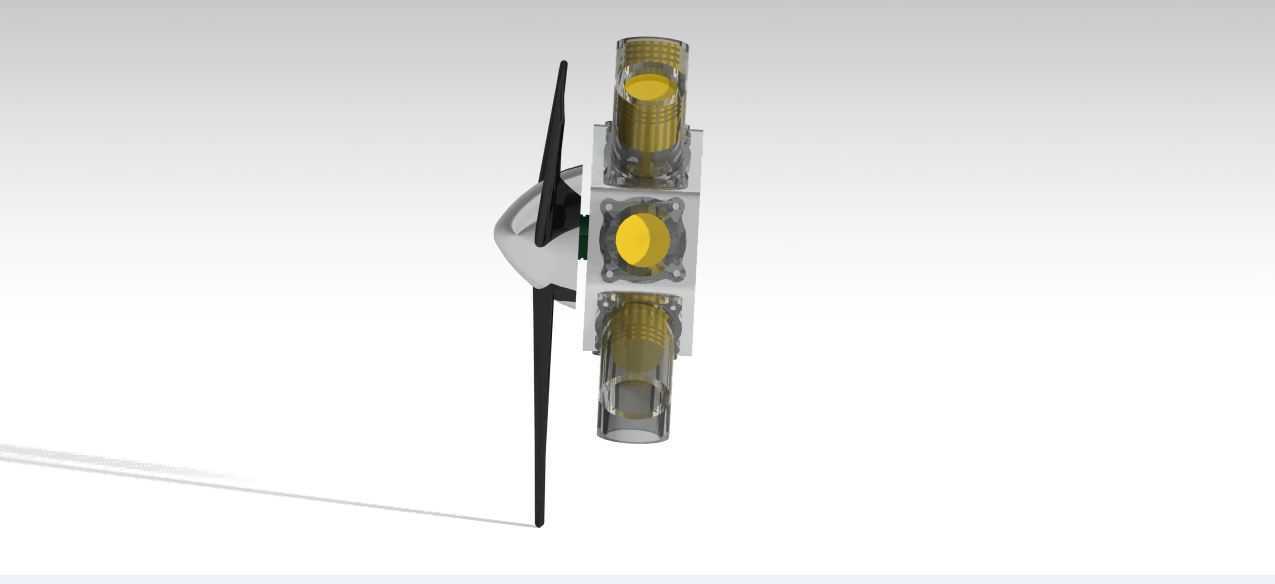

这款径向活塞动力装置采用七缸星型布局，核心应用场景集中在轻型通航飞机、早期螺旋桨航空器的动力配套领域，区别于直列、V型缸体布局，星型排布的缸体围绕中心曲轴呈辐射状分布，能在有限的径向空间内容纳更多做功单元，同时依托外露的缸体结构直接利用飞行迎面气流完成散热，省去了复杂的液冷管路与散热组件，大幅降低动力系统整体自重。从实际用途来看，这类动力装置在通航发展早期是小型螺旋桨飞机的主流动力选择，单圈曲轴转动即可完成七次做功循环，动力输出的平顺性远优于少缸数布局，低转速区间就能输出足够大的扭矩，适配螺旋桨的低转速大拉力需求，不需要额外设置大减速比的减速机构，进一步压缩了动力段的轴向长度，给机头的设备安装留出更多空间。从功能特性上看，每个缸体的活塞通过连杆铰接在中心曲轴的曲柄销上，不同于直列发动机的多曲柄销结构，星型发动机采用共用曲柄销的连杆设计，主连杆直接固定在曲柄销上，其余副连杆通过铰接结构连接在主连杆的大端轴颈上，这种结构能大幅缩短曲轴的总长度，提升曲轴整体刚性，减少高负荷下的曲轴挠曲变形。设计过程中首先要确定缸体的分布夹角，七缸结构相邻缸体的夹角约为51.4度，这个角度需要匹配点火顺序，保证相邻缸体的做功间隔均匀，避免出现动力输出的脉冲波动；其次要考虑活塞往复运动的惯性力平衡，星型布局的活塞惯性力在径向呈对称分布，只需要在曲轴前端设置简单的平衡块就能抵消大部分一阶、二阶往复惯性力，不需要额外设置平衡轴结构。外形尺寸上，这类动力装置的径向尺寸受缸体行程、缸径直接影响，轴向尺寸仅为同功率直列发动机的三分之一左右，安装边界需要预留缸体周围的气流通道，不能设置遮挡缸体散热鳍片的结构，安装节通常设置在机匣后端的安装边，通过螺栓直接固定在机身防火墙的安装座上，前端输出轴直接连接螺旋桨毂，安装时需要保证输出轴与螺旋桨的同轴度，避免转动过程中出现额外的振动载荷。缸体头部的散热鳍片设计需要匹配飞行速度下的换热效率，鳍片的间距、高度需要经过热平衡计算，保证持续大油门工况下缸头温度不会超过材料许用温度，活塞与缸壁的配合间隙需要考虑不同工作温度下的热膨胀量，避免冷态刮缸、热态卡滞的问题。
