高速旁路涡扇发动机壳体结构设计

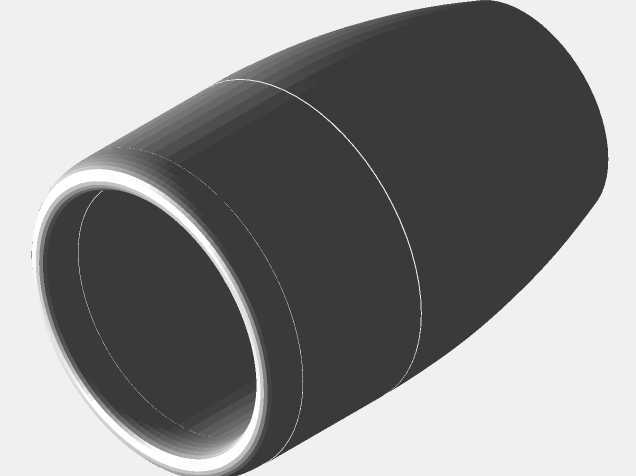

该壳体作为高速旁路涡扇发动机的外部承力与流道约束构件，在亚音速航空推进场景中承担着核心流场规整、内部组件防护、外部气动减阻的多重作用，适配无压气机叶片、无独立燃烧室的简化构型涡扇动力单元，多用于小型巡航动力、辅助动力装置或教学演示类动力平台。从实际装机工况来看，壳体需要同时承受内部风扇高速旋转带来的气流脉动载荷、飞行过程中的外部气动压差，以及不同飞行高度下的温度交变应力，因此在结构设计上采用了分段式变径回转体构型，从进气端到排气端平滑过渡，避免流道截面突变带来的气流分离损失。设计过程中优先保证内壁流道的同轴度，进气端预留整流罩安装止口，与前端进气整流组件形成平滑的进气捕获截面，减少进气畸变对风扇工作效率的影响；中段对应风扇组件的安装位置，内壁预留风扇轴系的支撑结构安装位点，保证风扇旋转过程中叶尖与壳体内壁的间隙均匀，既避免叶尖碰磨风险，又能减少叶尖泄漏损失，提升风扇做功效率；后段对应排气整流段，内壁型线顺着风扇出口气流方向缓慢收敛，引导旁通气流与核心流道气流平顺排出，降低排气紊流带来的推力损失。安装边界方面，进气端法兰与前端进气机匣采用止口定位+周向均布螺栓连接的形式，保证连接刚度与同轴度，排气端预留与尾喷管组件的对接台阶，各分段壳体之间采用搭接止口配合，既保证装配过程中的同轴度定位，又能减少连接位置的气流泄漏。壳体外壁采用光滑连续的曲面设计，无突出的外置结构，减少飞行过程中的外部寄生阻力，同时在对应内部支撑结构的位置做了局部壁厚加强，在保证整体结构刚度的前提下尽可能控制壳体重量，适配航空动力单元对重量控制的严苛要求。不同于常规大涵道比涡扇发动机的复杂机匣结构，该壳体针对无压气机、无燃烧室的简化构型做了结构优化，取消了压气机段、燃烧室段对应的复杂安装结构，整体结构更简洁，加工难度更低，既能够满足小型涡扇动力的实际使用需求，也可作为航空动力教学、结构原理演示的实体模型载体，帮助从业者直观理解涡扇发动机外涵流道的壳体构型逻辑与安装配合关系。
