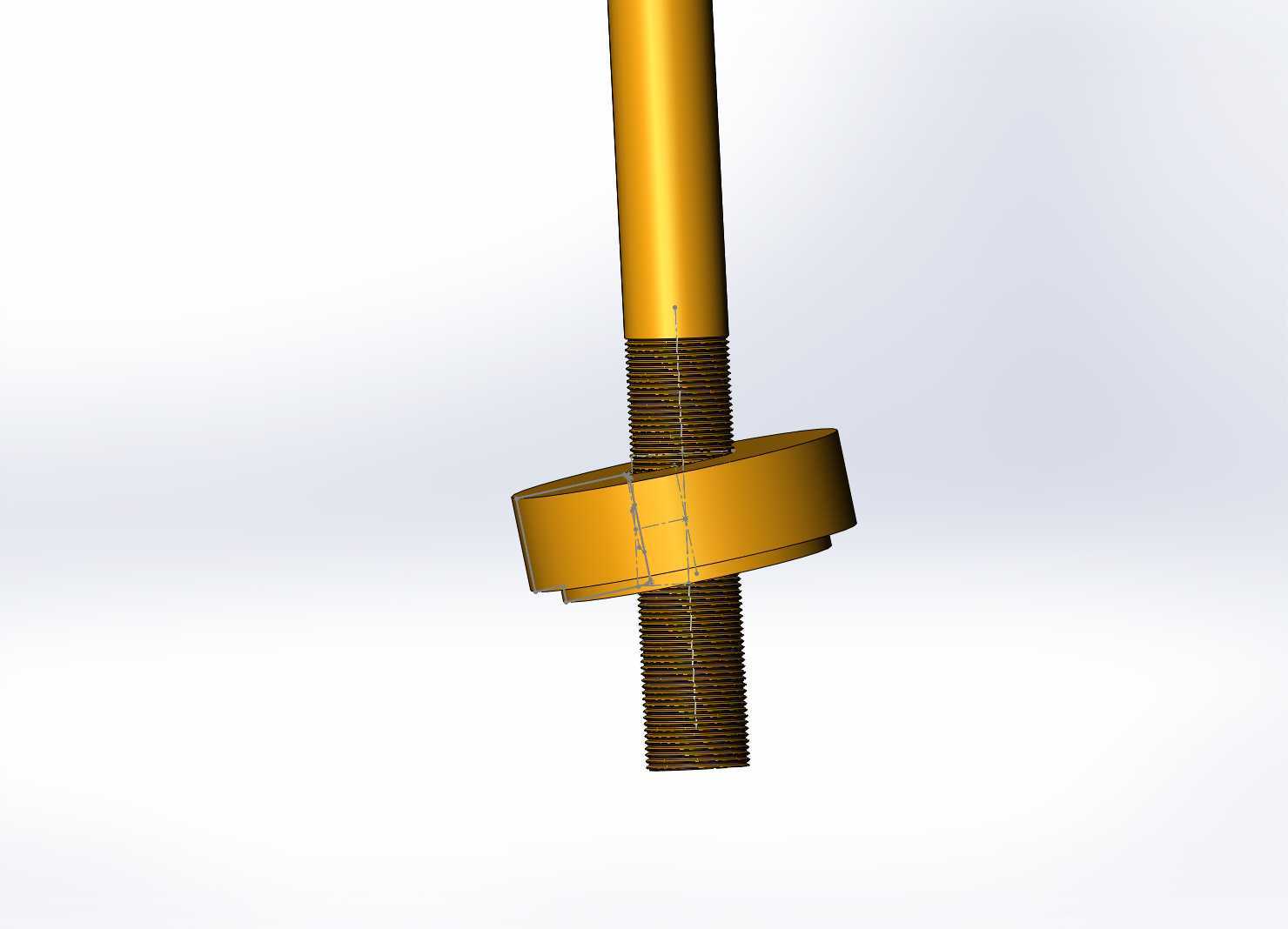

公制M25快速锁紧宇航螺母配套螺纹轴结构

在航空航天地面保障设备、特种工装夹具以及需要频繁拆装的重载连接场景中，普通六角螺母需要逐圈拧动的操作模式，往往会拖慢装配调试节奏，尤其是在操作空间受限、无法连续转动扳手的工位，传统螺纹紧固件的装拆效率短板十分明显。这套带配套螺纹轴的快速锁紧结构，正是针对这类痛点开发的连接方案，适配公制M25规格的外螺纹轴，螺母主体采用偏心开槽式结构设计，不需要沿螺纹逐圈旋转，只需将螺母沿轴向套入螺纹段后转动小角度，就能借助偏心结构的卡紧力与螺纹牙型的咬合实现预紧，最后在末端拧动锁紧段完成防松固定，整个装拆过程的转动角度不足传统螺母的十分之一，能大幅缩减反复拆装的作业时长。从结构设计逻辑来看，螺母的偏心卡槽尺寸经过精准核算，卡槽的开口宽度略大于螺纹大径，保证穿入时不会与螺纹牙发生卡滞，而偏心段的最小回转半径小于螺纹中径，当转动到锁紧位置时，螺母的偏心内壁会紧紧压合在螺纹牙的承载面上，配合末端的锁紧环结构，能在振动工况下避免松脱，不需要额外加装弹簧垫圈或者止动垫片，减少了连接副的零件数量。配套的螺纹轴采用全牙段设计，螺纹精度满足普通传动级连接要求，轴段的光杆部分与螺纹部分同轴度控制在合理公差范围内，保证螺母穿入过程中不会出现偏斜卡涩。从安装边界来看，这套组件的螺母最大外径控制在适配M25螺纹的合理尺寸范围内，轴向锁紧行程预留了足够的调节余量，既可以用于两个被连接件的压紧固定，也能在工装调试中作为快速定位的锁紧结构使用，不需要在被连接件上加工额外的定位槽或者销孔，降低了配套零件的加工难度。在实际应用中，这类快速螺母常被用在航空航天设备的快拆口盖、试验台架的快速装夹工位、以及需要频繁更换工装的生产线上，相比传统螺纹连接，它既保留了螺纹连接承载能力强、对中性好的优势，又解决了传统螺母装拆效率低的问题，同时偏心锁紧的结构自带一定的防松性能，能承受一定程度的振动载荷，不需要额外的防松附件。建模过程中需要重点关注偏心卡槽与螺纹牙型的配合间隙，间隙过大会导致锁紧后旷量过大，连接刚性不足，间隙过小则会出现穿入困难、甚至无法卡入螺纹的问题，同时螺母的锁紧段与主体的同轴度、螺纹轴的牙型精度，都会直接影响最终的使用手感与锁紧可靠性，需要在建模时严格控制各部分的形位公差，保证加工装配后能顺畅实现快速穿入、小角度锁紧的功能。
