钟用MIL规格连接基座结构设计

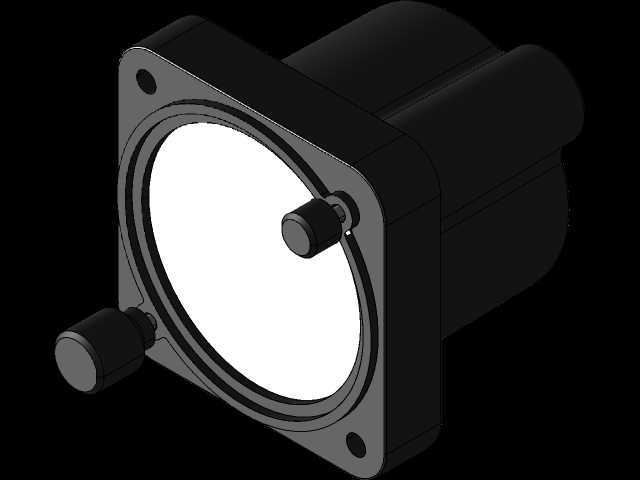

该构件为适配MIL规格时钟的安装连接基座，主要应用于航空机载计时设备、装甲车载计时终端这类对安装可靠性、环境耐受性有严苛要求的场景，承担时钟主体与设备舱安装面板之间的定位、连接与防护作用，避免机载、车载场景下的持续振动、温度交变导致时钟出现移位、接线松脱或密封失效问题。从结构设计逻辑来看，前端采用方形法兰安装面，法兰对角设置两个沉头安装孔，可直接通过标准紧固件固定在设备舱的预制安装面板上，沉孔设计能够保证紧固件安装后端面无凸起，避免与周边其他机载构件产生干涉，同时法兰端面预留环形密封槽位，可适配O型密封圈实现安装面的IP65级防护，阻断舱外凝露、粉尘进入设备舱内部。基座主体向后延伸的筒状结构为时钟核心机芯提供容纳空间，侧壁对称设置的两个旋钮安装位，分别对应时钟的时间校准、功能切换操作轴，安装位的同轴度公差控制在0.02mm以内，保证旋钮操作时无卡滞、旷量，操作力矩传递均匀，不会因长期使用出现操作轴磨损偏移。设计过程中优先考虑了安装边界的适配性，法兰外廓尺寸严格匹配机载设备标准安装开孔的尺寸规范，筒身外径小于安装面板的预留通孔直径，安装时可直接从面板正面推入，无需从舱内反向对位，大幅提升现场装配效率；筒身长度根据时钟机芯的接线余量做了适配，尾部预留的接线空间可容纳时钟的供电、信号传输线束，避免线束弯折半径过小导致的线芯断裂问题。从结构强度角度，基座壁厚根据不同部位的受力情况做了差异化设计，法兰部位因承受安装锁紧力与振动冲击，壁厚设置为3mm，筒身部位仅需容纳机芯与提供防护，壁厚设置为2mm，在保证整体结构刚度满足GJB150振动试验要求的前提下，尽可能降低构件自重，适配机载、车载场景的减重需求。两个旋钮安装位的外侧做了加厚凸台处理，避免旋钮反复操作导致的安装位开裂，凸台与筒身、法兰的连接处均做了R2圆角过渡，减少应力集中点，提升构件的抗疲劳寿命。实际选型应用时，该基座可直接适配符合MIL规格的机载时钟模块，无需额外加工转接件，安装后法兰面与面板贴合度可达0.1mm以内，配合密封件可满足高低温、湿热、盐雾等复杂环境下的使用要求，操作旋钮的伸出长度符合人体操作习惯，操作人员佩戴飞行手套或防护手套时也可顺利完成时间校准操作，不会出现旋钮过小无法施力的问题。
