航空航天用三维旋转电缆承载平台结构

该结构主要面向航空航天领域的机载设备布线场景，解决平台电缆在三维坐标系内二维旋转过程中的走线约束与运动干涉问题。从实际使用场景来看，这类结构常应用在航天模拟器的运动平台、机载设备的旋转连接部位，需要在平台完成俯仰、偏转两个维度的旋转动作时，保证内置电缆不会出现过度拉扯、弯折磨损，同时避免电缆与周边结构件发生运动剐蹭。

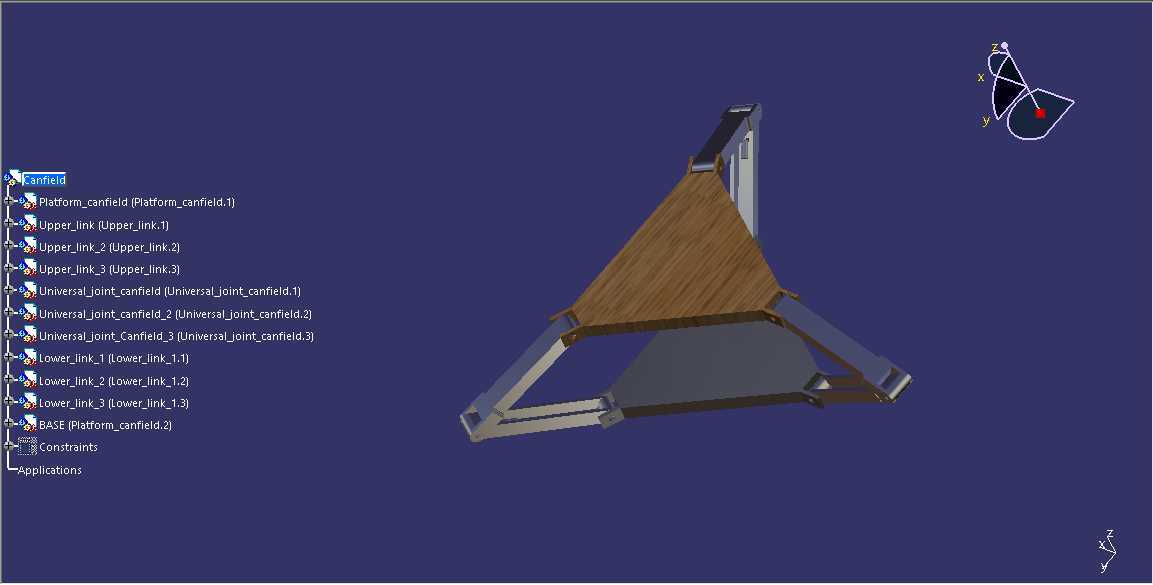

设计上采用正三角形的主体支撑框架，三个边分别对应三组独立的铰接连杆组件，每组连杆分为上下两段，通过万向铰与中心平台、外侧基座连接，这种三角对称布局可以保证两个旋转维度下的受力均匀，不会出现单侧应力集中的问题。框架的主体承载面采用仿木纹质感的铺层设计，实际工程应用中该部位为绝缘安装板，用于固定电缆的走线卡扣，预留的安装孔位可以根据不同线径的电缆调整固定点位置，适配多规格线缆的布设需求。

从安装边界来看，三组连杆的外侧铰接端构成了整个结构的最大外轮廓，安装时需要在基座上预留对应三个铰接点的安装位，三个点位呈正三角形分布，点位间距与连杆展开后的最大跨距匹配，中心平台的旋转范围受连杆长度与铰接转角限制，俯仰与偏转角度均控制在万向铰的许用转角范围内，避免运动到极限位置时出现机构锁死。

结构的运动逻辑上，三组连杆随中心平台的旋转做随动摆动，万向铰的转动自由度可以补偿两个旋转维度带来的位置偏移，电缆沿连杆内侧的走线槽布设，从中心平台延伸至外侧基座的过程中，每段连杆上都预留了电缆的弯曲余量，当平台旋转时，电缆随连杆同步摆动，弯折半径始终控制在电缆的许用弯曲半径以上，长期运行不会出现线芯断裂的问题。

在细节设计上，所有铰接部位都预留了润滑脂加注间隙，配合耐磨衬套使用，可以降低长期往复旋转带来的磨损，框架的边角位置都做了倒圆角处理，避免剐蹭电缆外层绝缘皮，中心平台下方预留了设备安装接口，可以直接固定需要旋转的机载功能模块，不需要额外加装转接板，减少整体结构的安装高度。
