小型四旋翼飞行机架总成结构设计

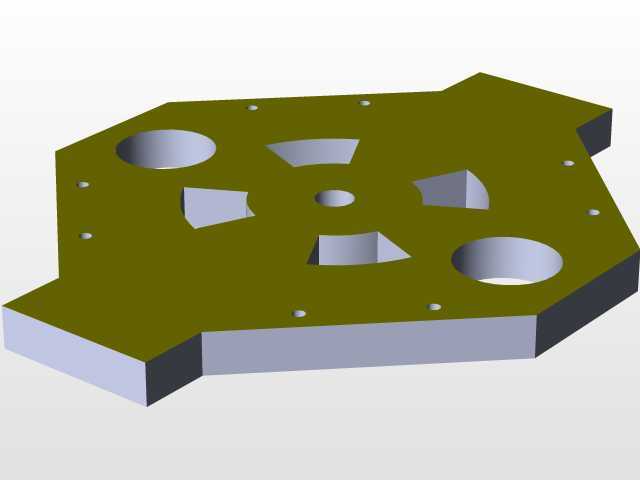

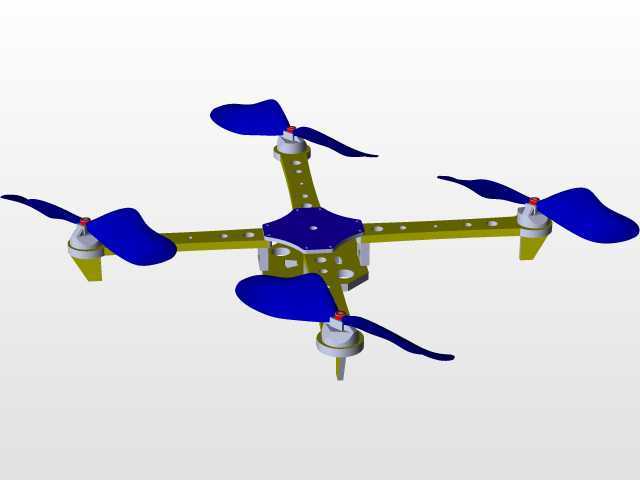

这套四旋翼机架总成的结构设计，首先要匹配低空近场作业的实际使用需求，不管是日常的户外航拍取景、小范围园区巡检，还是农业领域的小块农田植保采样、应急场景下的近距侦查，都需要机架本身有足够的结构稳定性，同时控制整体自重来预留有效载荷空间。从结构布局来看，采用了经典的X型四轴分布，四个机臂从中心主机板向外等角度延伸，这种布局的优势在于飞行动态下的力矩分配更均匀，单个旋翼的动力输出波动对整体飞行姿态的影响更小，姿态调整的响应速度也更快。机臂部分做了镂空减重设计，在不降低结构抗弯强度的前提下，尽可能削减了非受力区域的材料余量，既可以降低整机起飞重量，提升续航表现，也能减少飞行过程中的风阻干扰。中心主机板是整个结构的承载核心，上层预留了飞控模块、电池仓、信号接收装置的安装位，安装孔位按照通用飞控硬件的标准间距排布，能够适配市面上多数主流的开源及商用飞控硬件，不需要额外做转接件修改。机臂末端的电机安装座做了同轴度限位设计，能够保证电机输出轴与机臂平面保持垂直，避免安装偏差导致的旋翼动平衡问题，减少飞行过程中的异常振动，降低飞控的姿态修正负担。旋翼采用两叶式设计，桨叶的翼型做了低速优化，在低空低速飞行状态下能够提供更稳定的升力输出，同时降低气动噪声。从安装边界来看，机臂长度控制在合理范围内，整机展开后的对角线尺寸适配常规的便携收纳需求，不需要拆卸机臂就能放入普通的户外背包，转场作业时的携带便利性更好。结构连接部位都做了加强筋设计，尤其是机臂与中心板的衔接位置，通过加厚的连接耳片分担起降时的冲击载荷，避免硬着陆过程中出现机臂断裂的问题。起落支脚采用一体化延伸设计，从电机座下方直接向下伸出，不需要额外加装起落架配件，既减少了装配零件数量，也能在降落时起到缓冲支撑作用，保护底部搭载的任务设备不会直接触碰地面。整个机架的装配逻辑采用快拆思路，机臂与中心板通过定位卡扣加紧固件的方式连接，日常维护更换受损机臂时不需要拆解整个中心板的线路，大幅降低了外场作业的维护难度。在结构强度校核阶段，重点考虑了飞行过程中的急停、转向动作带来的交变载荷，机臂的截面形状做了抗扭优化，能够抵消旋翼旋转带来的反向扭力，避免长时间飞行后机臂出现形变偏移，保证旋翼之间的相对位置精度，维持飞行姿态的稳定性。
