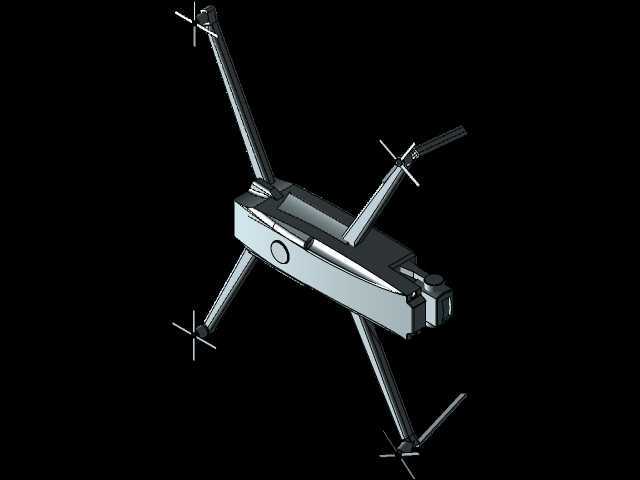

卡马拉折叠式四旋翼航拍无人机结构设计

这款四旋翼飞行器采用可折叠机臂结构设计，在非作业状态下可将四根机臂向机身主体方向收拢，大幅缩减收纳时的外形占用空间，适配户外作业时便携收纳、快速转场的实际使用需求。机臂与机身主体的铰接位置设置有定位锁紧结构，展开后可通过卡扣结构实现刚性锁止，避免飞行过程中机臂出现晃动偏移，保障旋翼旋转平面的位置精度，降低飞行姿态控制的校准难度。机身主体采用一体化流线型壳体设计，壳体内部预留有飞控主板、电池仓、图传模块、云台挂载位的安装空间，各功能模块的安装位均设置有定位凸台与螺丝柱，可直接对应标准尺寸的飞控硬件完成装配，无需额外做结构改制。机身前端预留的云台安装位可适配轻量化可见光相机挂载，安装接口采用标准快拆结构，可根据作业场景需求更换不同焦距的拍摄模块，满足航拍测绘、电力巡检、户外取景等不同场景的使用需求。机臂末端的电机安装座设置有同轴定位台阶，可适配标准规格的无刷电机安装，安装孔位对应市面上主流的航模电机固定孔距，旋翼采用快拆式桨座设计，可快速完成桨叶的更换与拆装，降低日常维护的操作难度。机身底部预留有起落架安装接口，可根据使用需求加装轻量化起落架，在起降过程中为机身底部挂载的云台设备提供防护，避免地面凸起物剐蹭镜头与图传天线。整机结构设计过程中优先考虑重心配平，电池仓设置在机身几何中心位置，可通过调整电池安装位置微调整机重心，让四个旋翼的负载分配更为均匀，提升飞行过程中的姿态稳定性，降低单电机的负载波动。机臂采用中空结构设计，内部可走电机供电线与电调信号线，避免线材外露在飞行过程中产生风阻，同时也能减少线材被旋翼剐蹭的风险。机身壳体上预留有散热格栅，对应飞控主板、电调模块的发热位置，可在飞行过程中利用迎面气流完成被动散热，保障长时间飞行时电子元件的工作温度处于合理区间。
