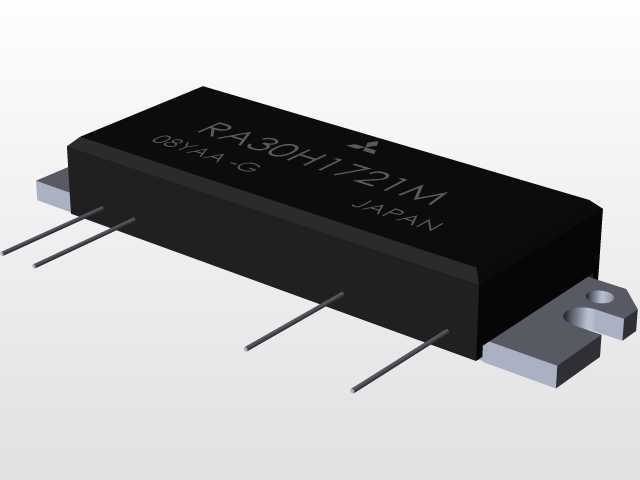

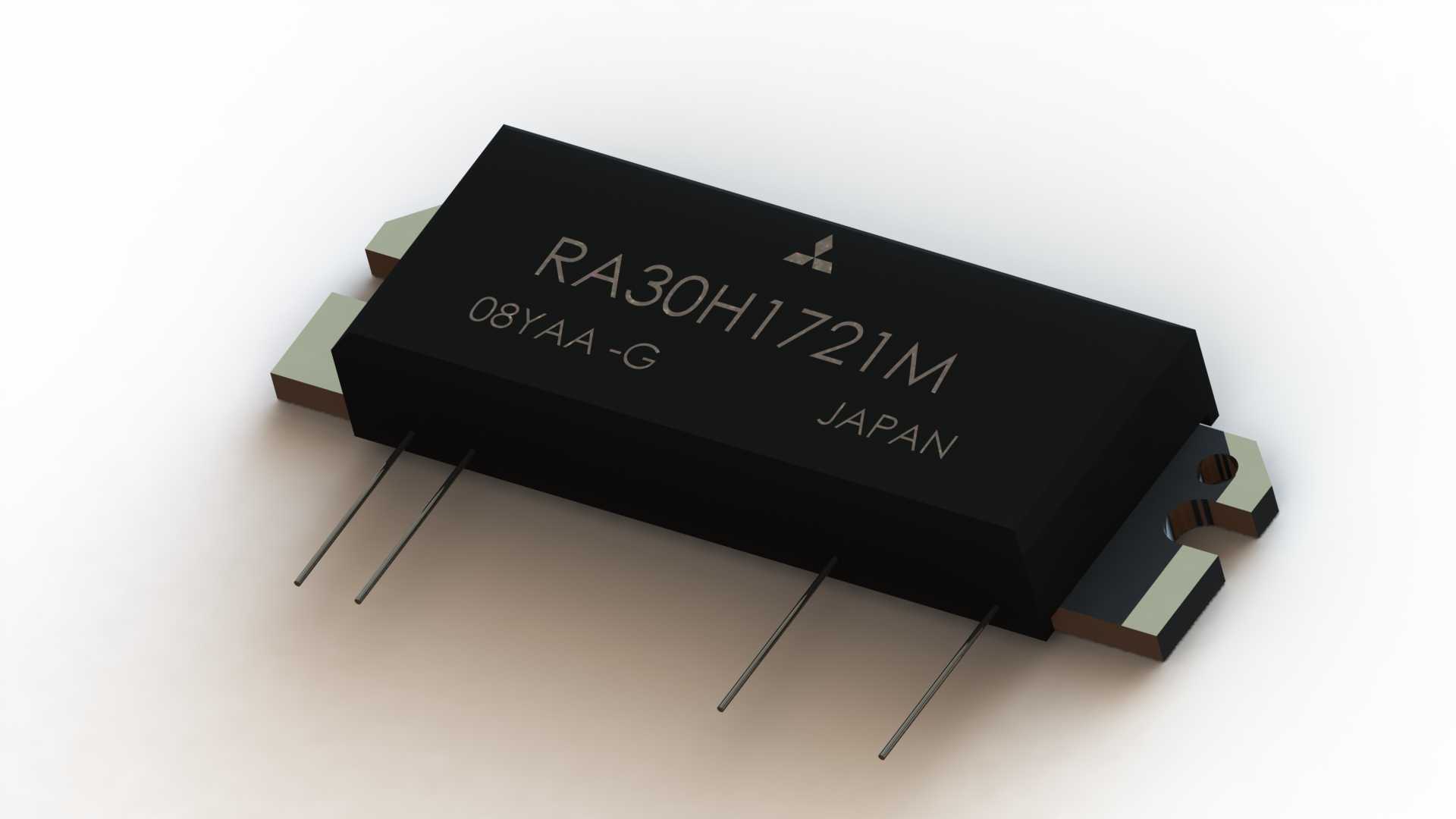

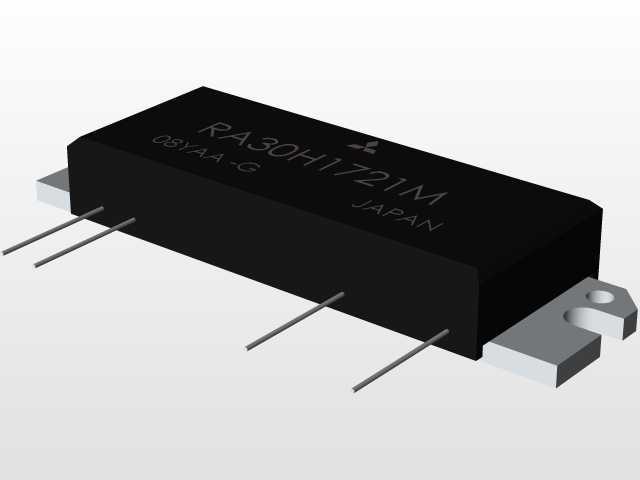

这款射频功率放大模块的三维结构设计,首先围绕高频通讯设备的实际装机需求展开,在通讯基站、车载电台、业余无线电收发设备的射频链路中,这类模块承担着将小功率射频信号放大至额定发射功率的核心作用,是射频前端链路里决定发射距离、信号稳定性的关键部件。设计过程中优先考虑了高频工作状态下的散热与电磁屏蔽需求,主体采用黑色耐高温绝缘封装壳体,壳体表面预留的品牌标识与型号刻印区域,既满足生产环节的溯源标识需求,也不会额外占用安装空间。引脚布局采用直插式与侧边焊盘结合的方式,四根直插信号引脚分布在模块一侧,对应射频输入、供电、接地、功率检测的电路连接需求,引脚的伸出长度、直径参数完全匹配常规PCB板的通孔焊接工艺要求,引脚根部做了应力释放倒角处理,避免焊接或装机过程中引脚受外力弯折断裂。模块两侧的金属化安装焊盘,除了实现电路接地功能外,还承担模块与散热片之间的热传导作用,焊盘的平面度公差控制在0.05mm以内,保证安装时与散热基板充分贴合,降低热阻,适配模块长时间满功率工作时的散热需求。外形轮廓做了边角钝化处理,避免生产转运过程中边角磕碰损伤封装层,整体长宽高尺寸严格遵循同类型射频功放模块的通用安装边界,可直接替换同规格的传统模块,无需改动原有设备的安装腔体结构。设计时还考虑了模块在不同安装姿态下的固定可靠性,壳体背部预留的散热贴合面无凸起结构,可适配螺丝固定、导热胶粘接两种常见的安装方式,封装壳体内部的腔体空间预留了功率管、匹配电路的安装余量,同时在壳体与内部电路之间设计了屏蔽层结构,减少内部信号的对外辐射,也降低外界电磁信号对放大电路的干扰。从结构设计的角度看,这类模块的建模需要重点把控引脚位置度、安装面平面度、外形轮廓的公差配合,所有结构特征都服务于实际装机后的焊接可靠性、散热效率、电磁兼容性能,没有多余的装饰性结构,完全围绕工业级电子部件的实用需求设计,建模过程中对封装壳体的拔模角度、引脚的同轴度都做了参数化设置,方便后续根据不同功率等级的同系列产品快速调整结构参数,适配不同的电路设计方案。
- 上一篇:小型四旋翼飞行机架总成结构设计
- 下一篇:太空行星探测喷气脉冲星装置结构
- 全部评论(0)
- 模板大小: 3.67 MB
- 售价:5金币
- 下载次数: 20
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
