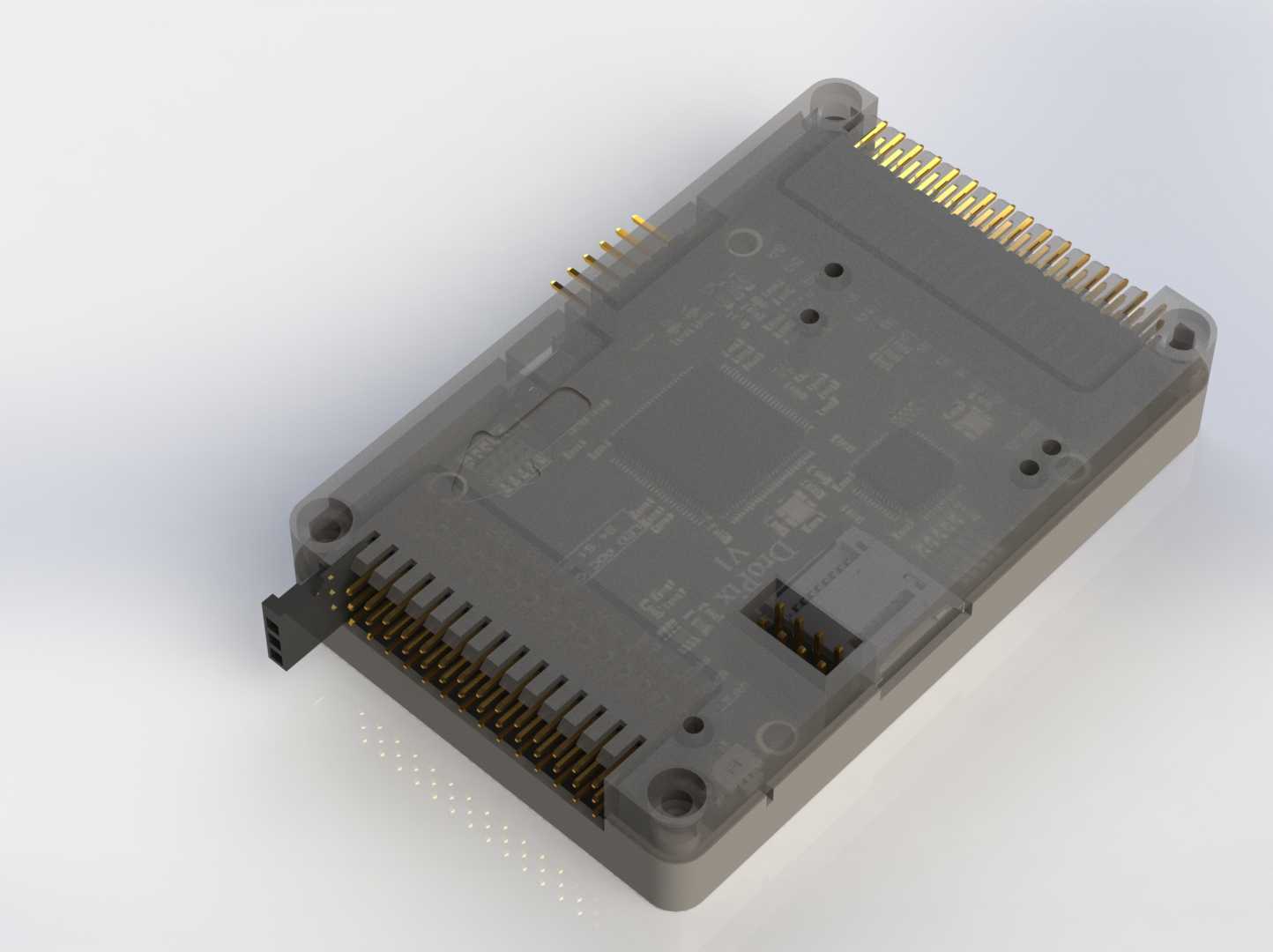

半透明外壳嵌入式存储扩展模块结构设计

这款嵌入式存储扩展模块的结构设计，首先围绕工业嵌入式设备的板载扩展场景展开，适配各类紧凑型工控板、边缘计算节点的存储扩容需求，可直接插接在设备预留的排针对接位上，无需额外布线固定，在工业现场的传感数据采集终端、小型工控网关、便携测试设备中都能直接适配使用。从结构设计思路来看，整体采用半透明磨砂PC材质作为外壳主体，一方面可以在不拆解外壳的情况下直观观察内部板卡的元件状态、接插件对位情况，方便现场调试时快速排查插接不到位、元件虚接等问题，另一方面半透材质的抗冲击性、绝缘性都能满足工业现场的使用要求，避免内部电路与周边金属构件接触造成短路。模块的外形尺寸严格遵循标准2.5英寸存储设备的安装边界，长宽尺寸控制在100mm*70mm范围内，整体厚度不超过12mm，可直接兼容现有标准存储位的安装空间，不需要对原有设备的机箱结构做额外改造，就能直接替换原有同尺寸存储模块，实现容量升级。模块两侧排布的金手指接口做了等长差分走线的结构避让，外壳在金手指位置做了精准的开口避让，边缘做了0.5mm的倒角处理，避免插接过程中刮伤金手指镀层，同时外壳四角设置了定位凸台，与板卡上的安装孔位精准对应，装配时可直接卡合定位，不需要额外的固定螺丝就能实现外壳与板卡的紧密贴合，减少装配工序。模块侧面预留的排针扩展位，可根据实际使用需求焊接不同功能的插针，实现状态信号引出、固件调试等扩展功能，外壳对应位置做了可拆卸的挡片设计，不需要扩展时挡片闭合保证外壳密封性，需要扩展时可直接拆除挡片露出排针，兼顾防护性与扩展灵活性。在安装适配性上，模块底部设置了两处定位柱，可与设备主板上的定位孔配合，插接后不会因为设备振动出现移位、松脱的情况，适配工业场景下设备长期运行的抗振要求，外壳表面做了细微的磨砂纹理处理，既可以减少日常使用中的划痕残留，也能在插拔操作时增加摩擦力，方便操作人员徒手完成拆装，不需要借助额外工具。内部板卡的元件布局做了高度方向的避让设计，最高元件的高度控制在8mm以内，与外壳内壁保留1mm以上的安全间隙，避免元件与外壳接触造成磨损，同时外壳内壁设置了三处支撑筋，对应板卡上的无元件区域，装配后可对板卡形成多点支撑，避免外力挤压外壳时造成板卡变形、元件脱焊。
