航空航天用彩色涡轮叶片结构设计

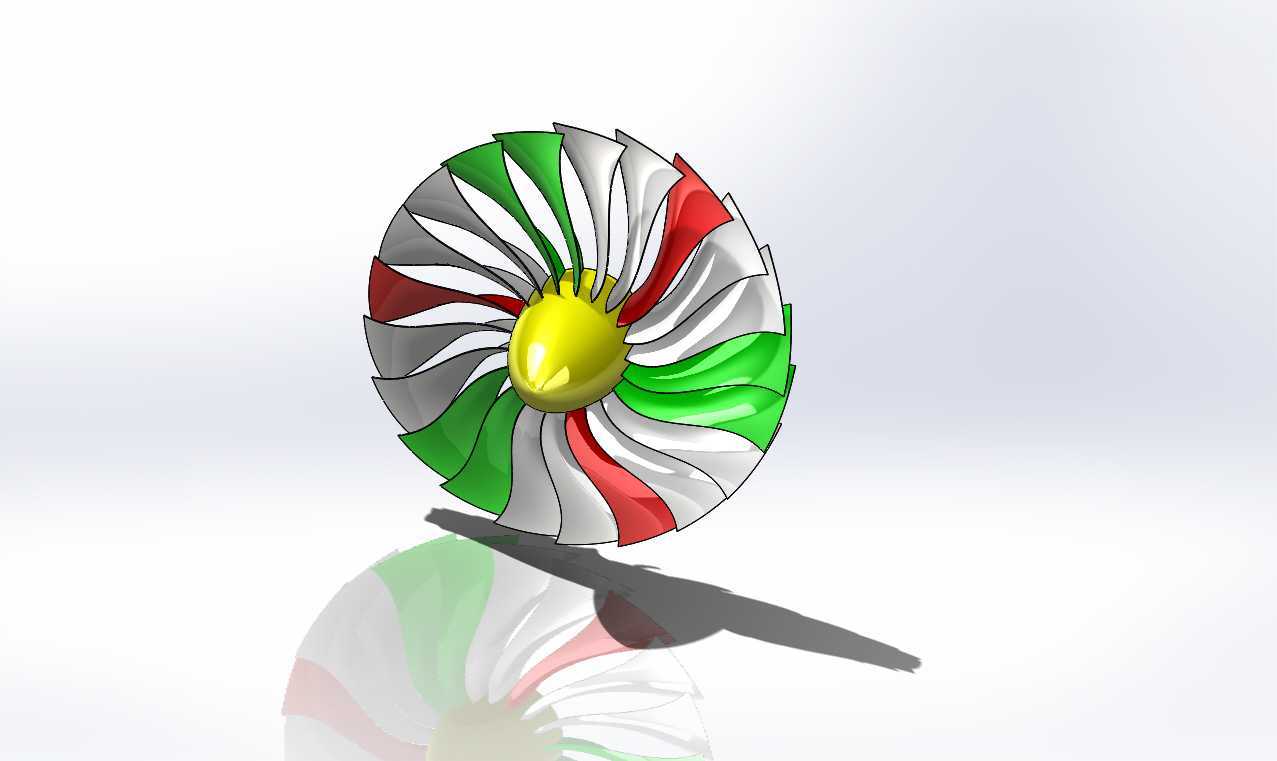

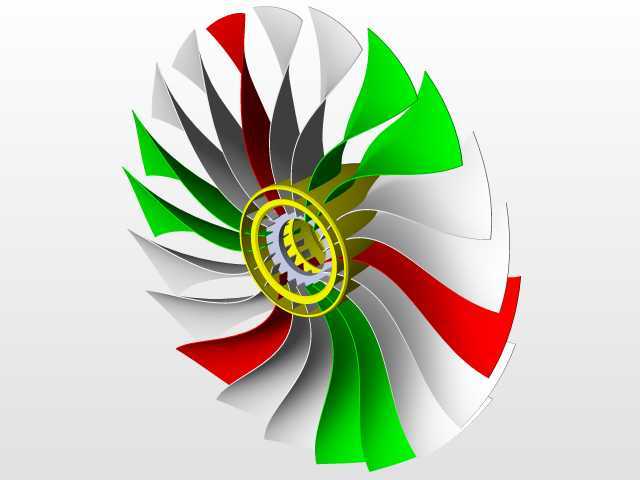

该涡轮部件主要面向航空航天动力系统配套场景，可作为小型航空发动机核心做功单元、辅助动力装置涡轮段组件使用，也可适配地面燃气轮机试验台的核心转动部件需求。从实际功能来看，该部件依靠高温高压燃气冲击叶片实现热能到转动机械能的转换，叶片的曲面构型直接决定能量转换效率，设计阶段针对不同叶高位置的气流入射角做了连续修型，从叶根到叶顶的翼型截面扭转角度经过多轮流场仿真迭代，保证气流沿叶道流动时无明显分离涡，降低流动损失。设计过程中优先考虑了转动工况下的强度冗余，叶根与轮毂的连接位置做了大圆角过渡，避免应力集中导致的疲劳失效，叶片前缘做了钝化处理，可抵御微小颗粒冲蚀，适应复杂进气环境下的长期运行需求。整体结构采用整体式轮毂设计，轮毂中心预留标准轴孔与键槽安装位，可直接与传动轴配合传递扭矩，安装边界上需保证涡轮端面与机匣内壁的间隙控制在合理范围，既避免转动过程中发生碰磨，又减少叶顶间隙漏气损失。叶片表面的分色区域对应不同的功能分区，红色区域为高温燃气直接冲击的前缘段，绿色区域为气流折转做功的叶身段，灰色区域为气流流出的尾缘段，不同分区的曲面曲率根据流场参数做了差异化调整，尾缘做了减薄处理，降低尾迹涡流带来的能量损耗。从装配适配性来看，该涡轮的轴向尺寸与径向尺寸可适配多数小型涡喷、涡扇发动机的涡轮段安装空间，轮毂后端预留平衡工艺凸台，方便做动平衡校正，满足高转速工况下的运转平稳性要求。设计时还考虑了冷却气流通道的预留空间，叶片内部可打通空心冷却孔，适配更高温的工作环境，拓展部件的适用工况范围。
