仿生轻量化汽车悬架控制臂结构设计

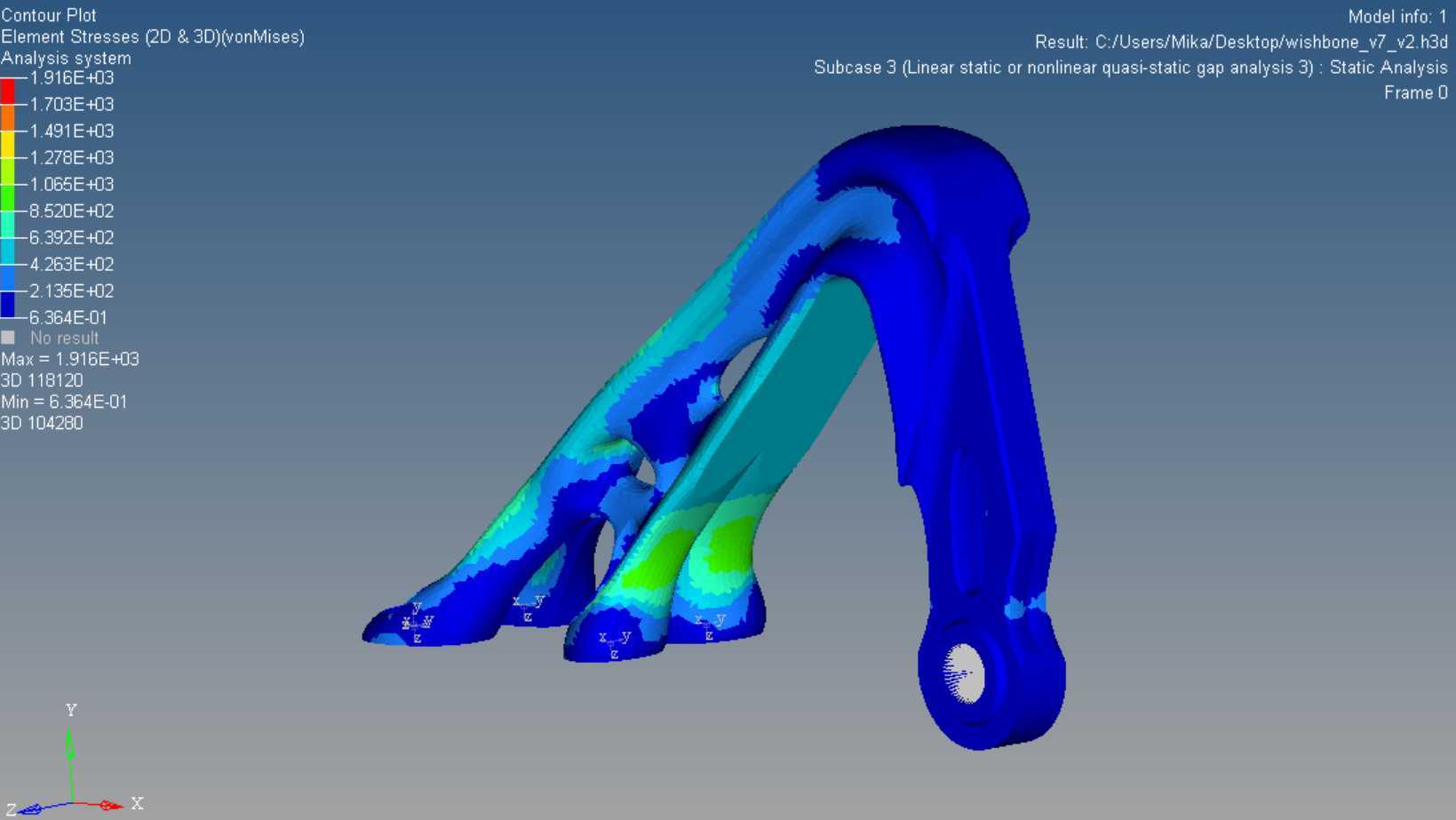

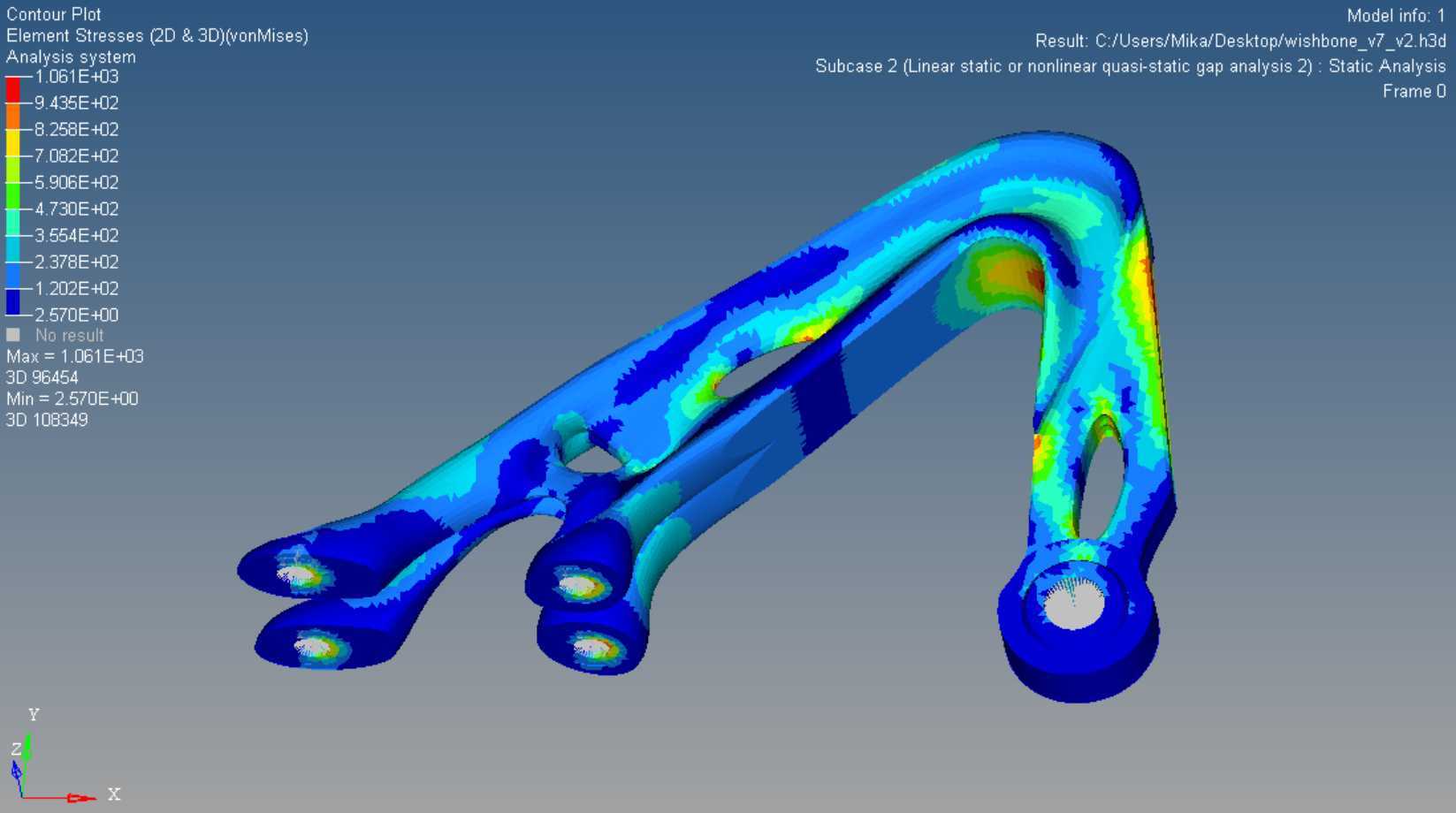

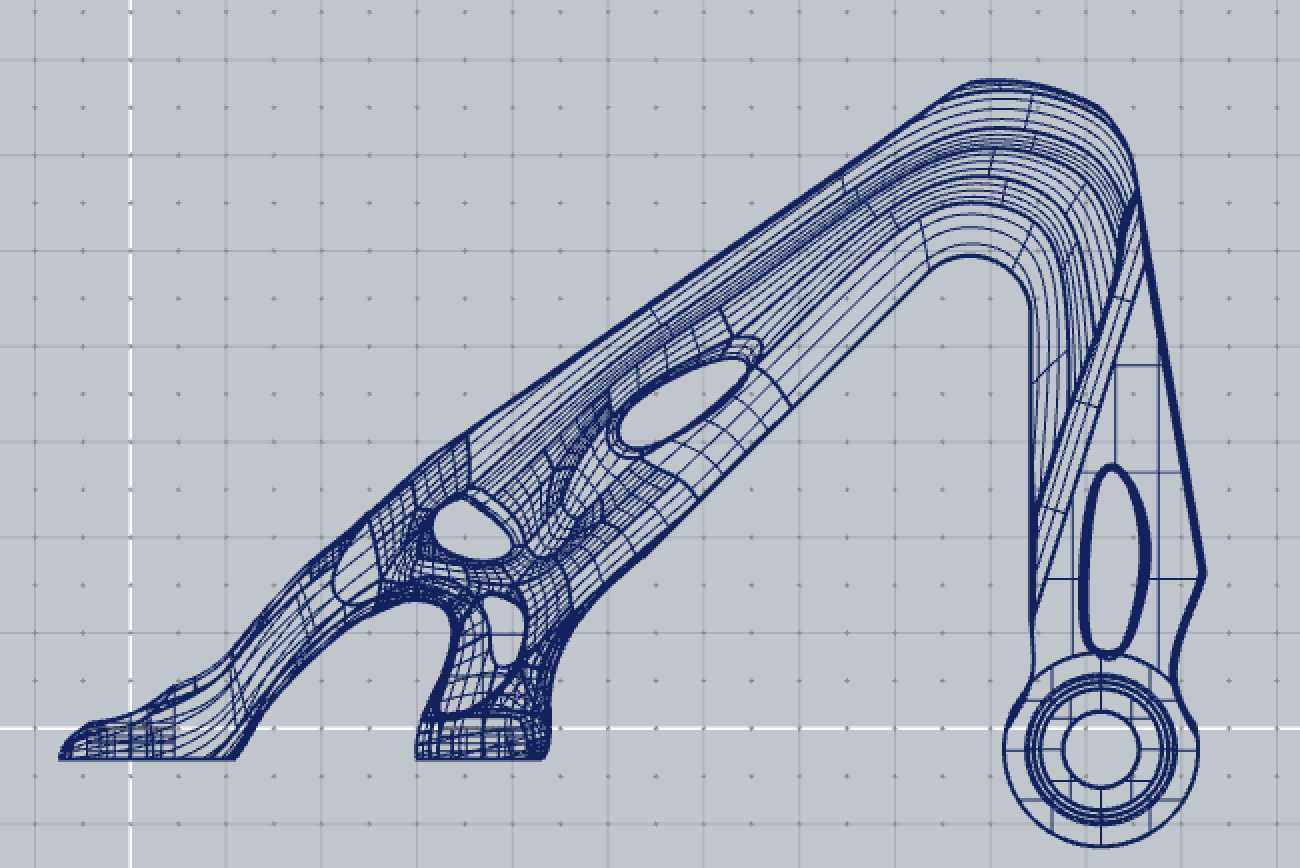

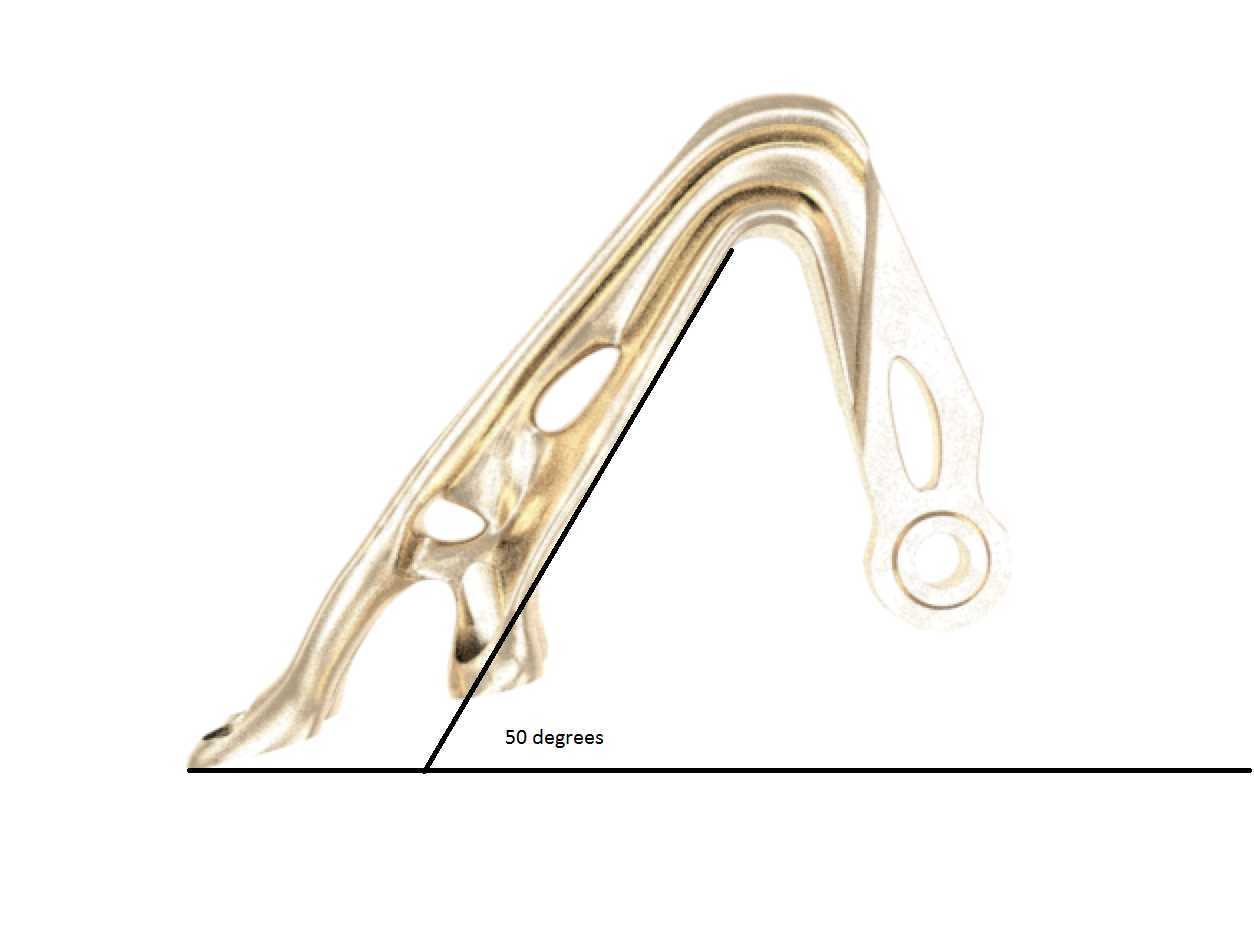

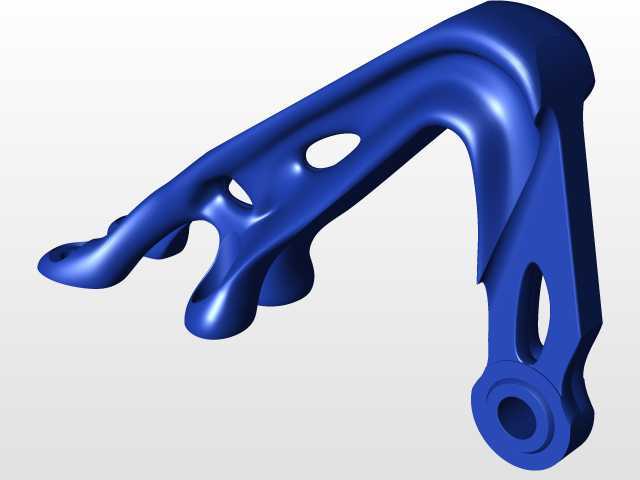

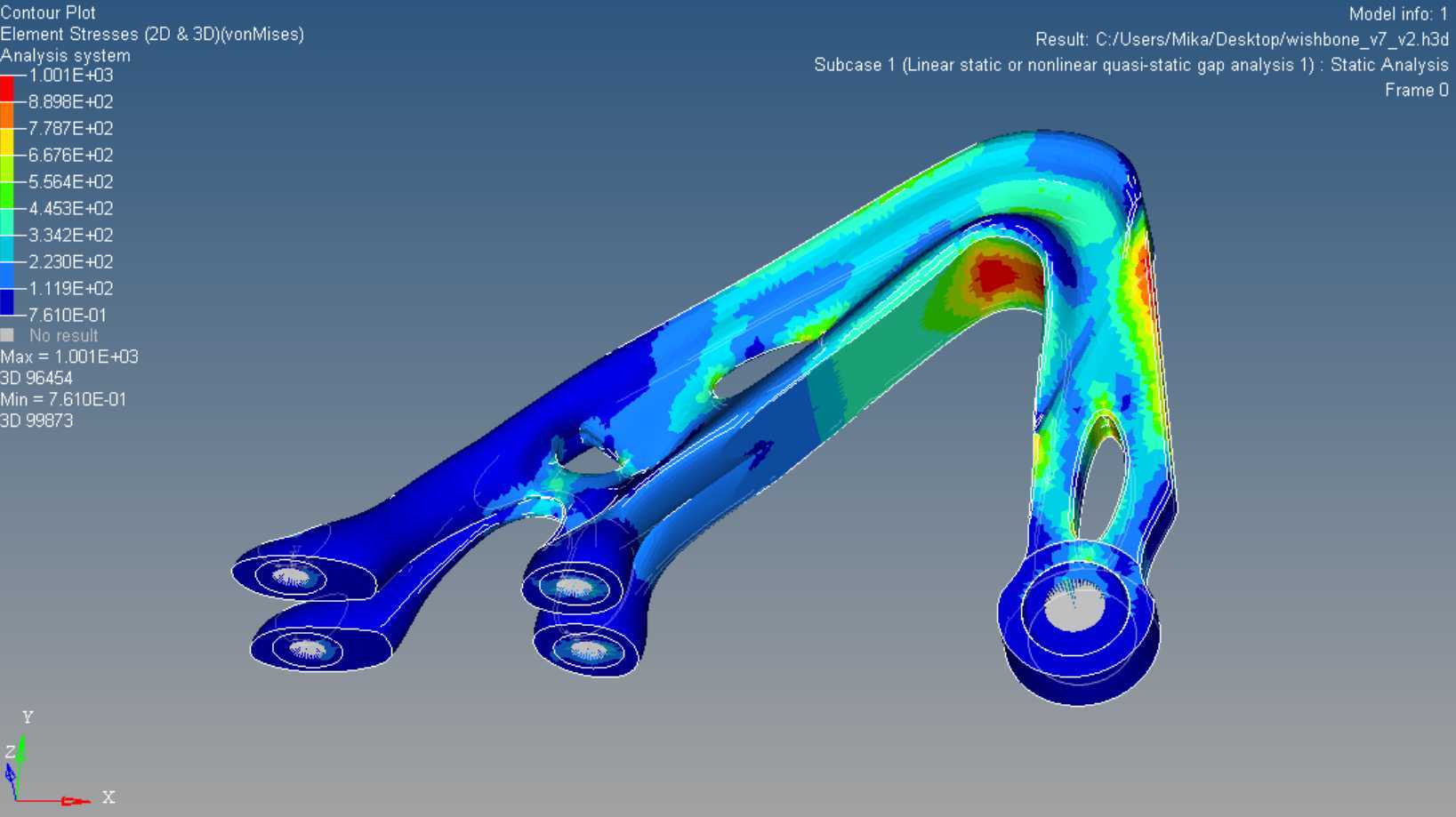

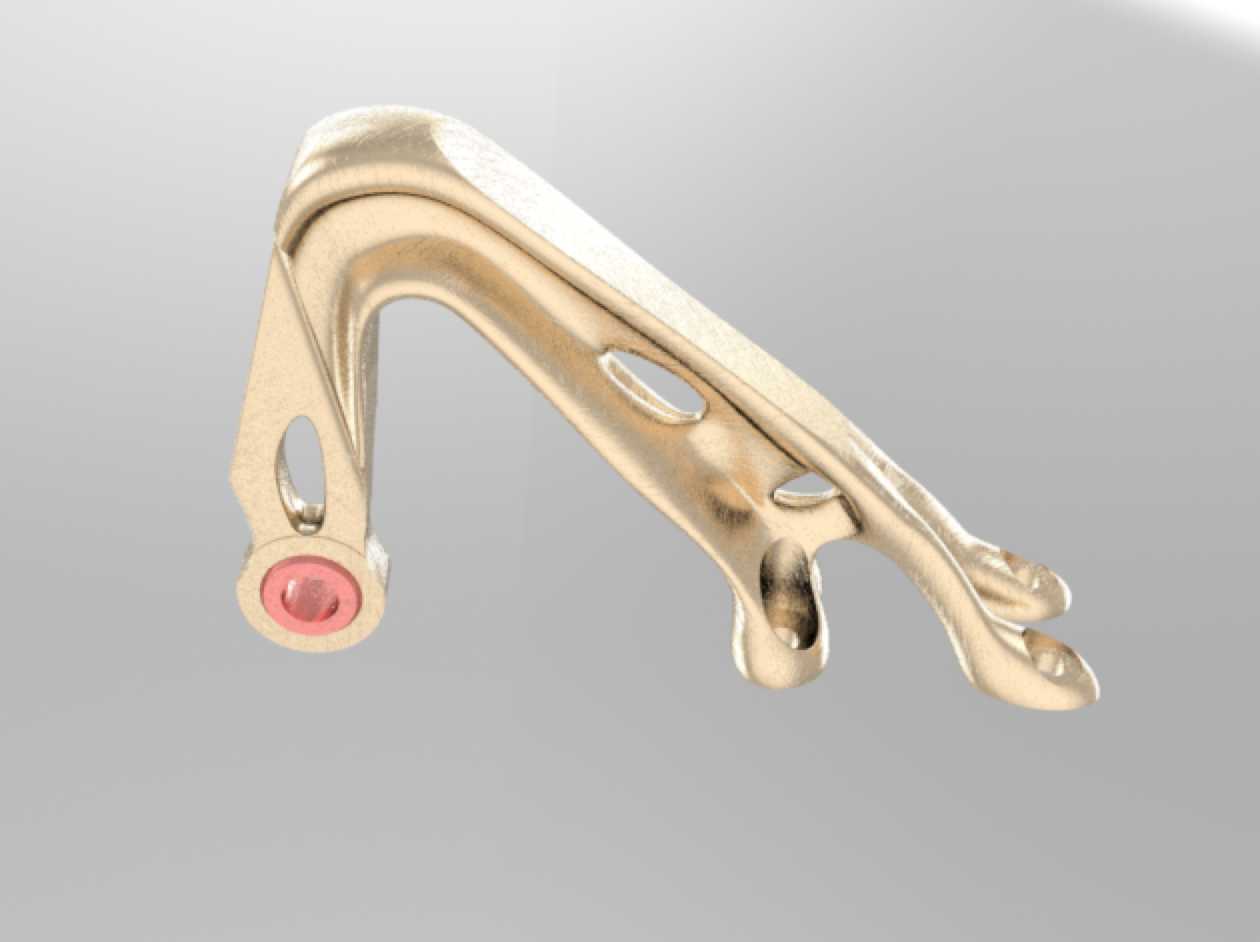

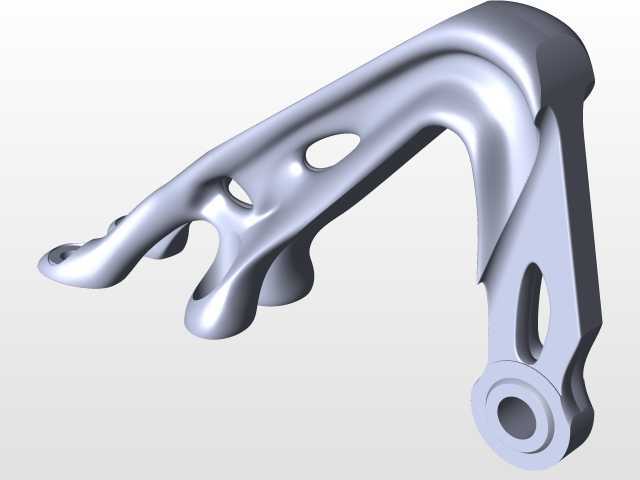

该构件属于车辆底盘悬架系统的核心导向承载部件，主要用于连接转向节与副车架结构，在车辆行驶过程中承担传递车轮与车身间的力与力矩作用，同时约束车轮的运动轨迹，保障行驶过程中车轮定位参数处于合理区间，兼顾操控稳定性与乘坐舒适性。设计过程中采用仿生拓扑优化思路，参考生物骨骼的受力分布逻辑重构内部传力路径，在轴承安装位、螺栓连接平面等需要保证加工精度与装配贴合度的位置，预留足够的实体支撑区域，避免薄壁结构在装配压紧时出现形变，同时将非主传力路径的区域做镂空减材处理，在保证整体刚度满足工况要求的前提下，将构件整体重量控制在较低水平，适配新能源车型对底盘轻量化的设计需求。从安装边界来看，构件一端设置同轴双层衬套安装孔，用于与副车架铰接点配合，另一端的两个分支点位分别对应转向节连接点与减震器下安装位，所有安装面的平面度公差控制在装配要求范围内，无需额外加工垫片即可完成装配。结构设计阶段充分考虑了无支撑增材制造的工艺可行性，所有悬空面的倾斜角度均大于工艺临界自支撑角度，生产过程中无需添加额外支撑结构，打印完成后仅需去除基底即可进入后处理工序，手动即可完成支撑清理工作，大幅降低后处理的人工与时间成本。受力仿真验证环节，针对车辆行驶过程中的多类极限工况做加载测试，在常规行驶的纵向力、侧向力、制动力联合加载工况下，构件整体应力水平远低于材料屈服强度，仅在局部几何过渡位置存在应力集中热点，该类热点区域的应力峰值虽超过常规许用值，但属于瞬时加载下的数值奇点，不影响构件整体疲劳寿命，仿真结果与传统钢制控制臂的性能表现一致，可满足整车耐久测试的性能要求。构件的外形轮廓充分考虑了底盘布置的间隙要求，与周边的转向拉杆、驱动半轴、制动管路等部件均预留足够的运动间隙，在车轮全行程跳动、最大转向角度工况下不会出现运动干涉问题，可直接适配现有同级别车型的悬架布置方案，无需对周边部件做额外的结构修改。
