多辐条运动型汽车轮毂结构设计

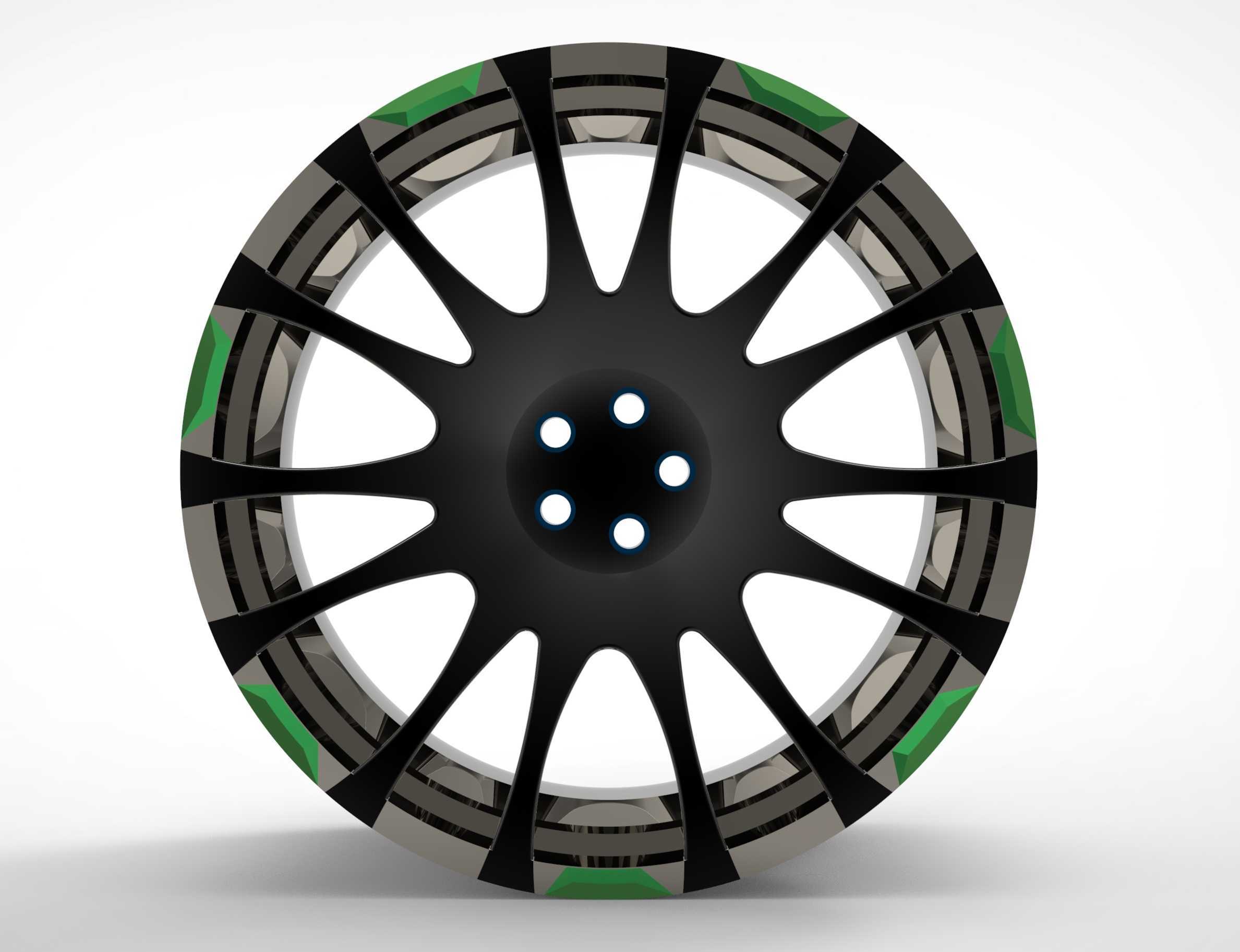

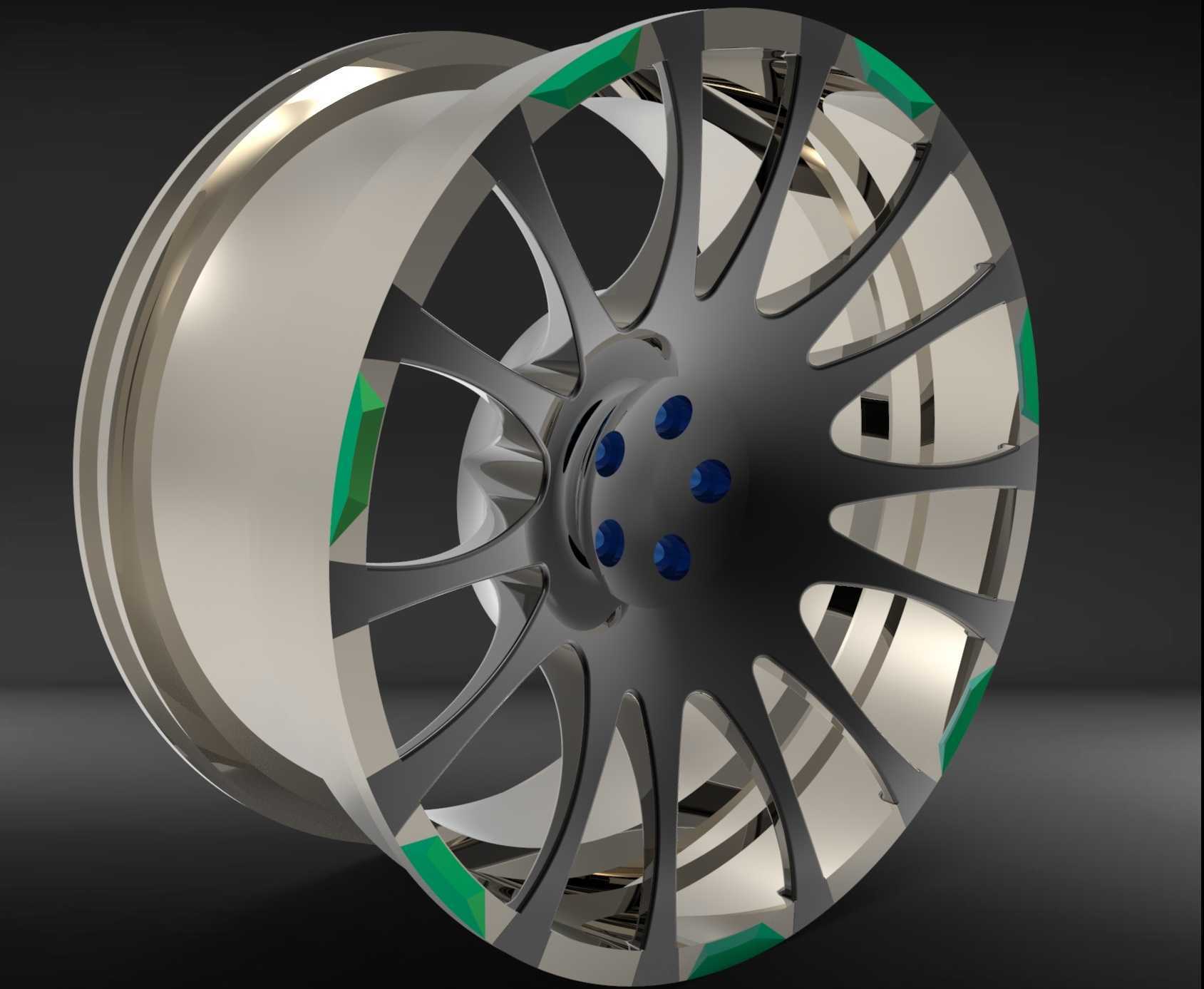

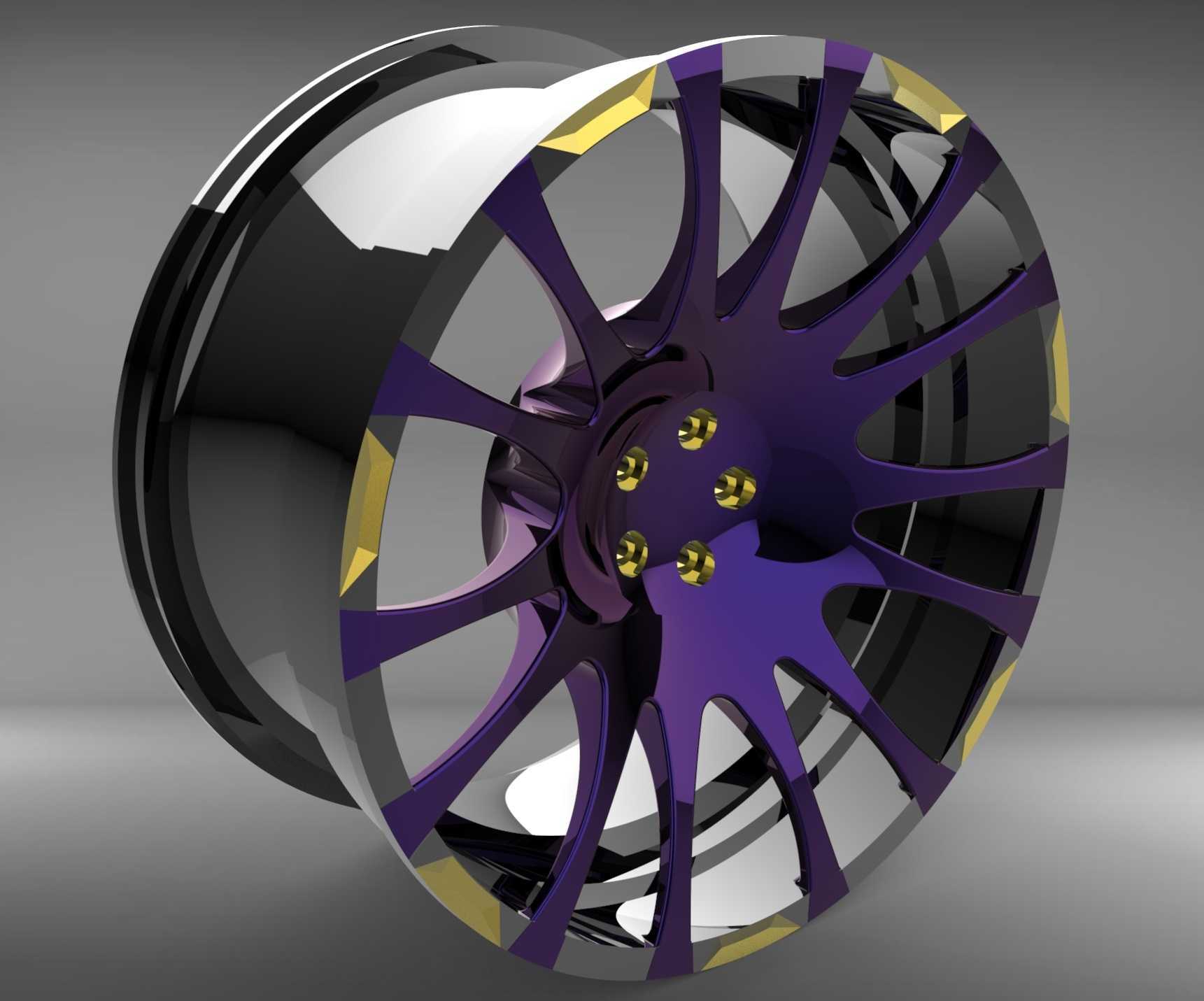

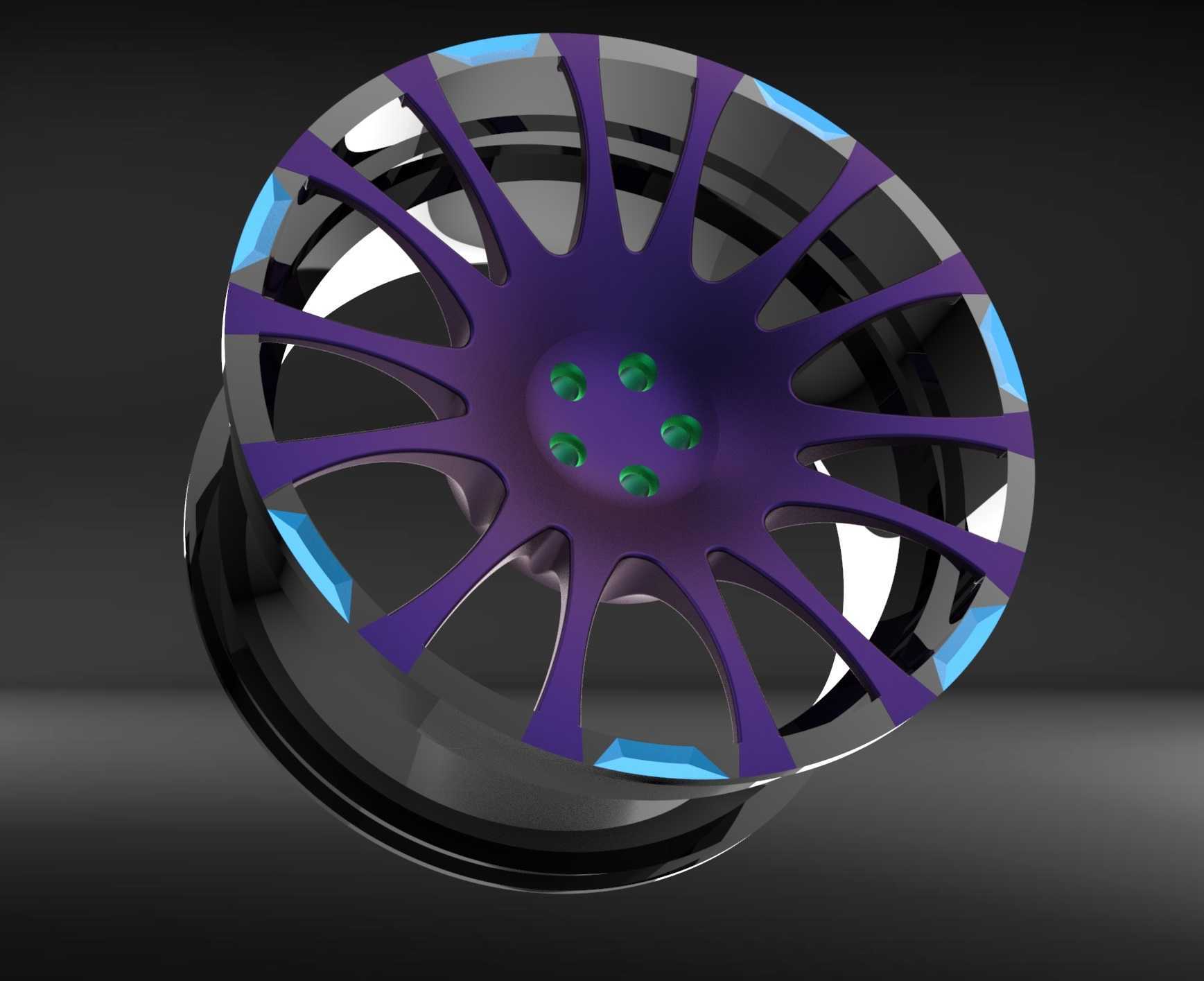

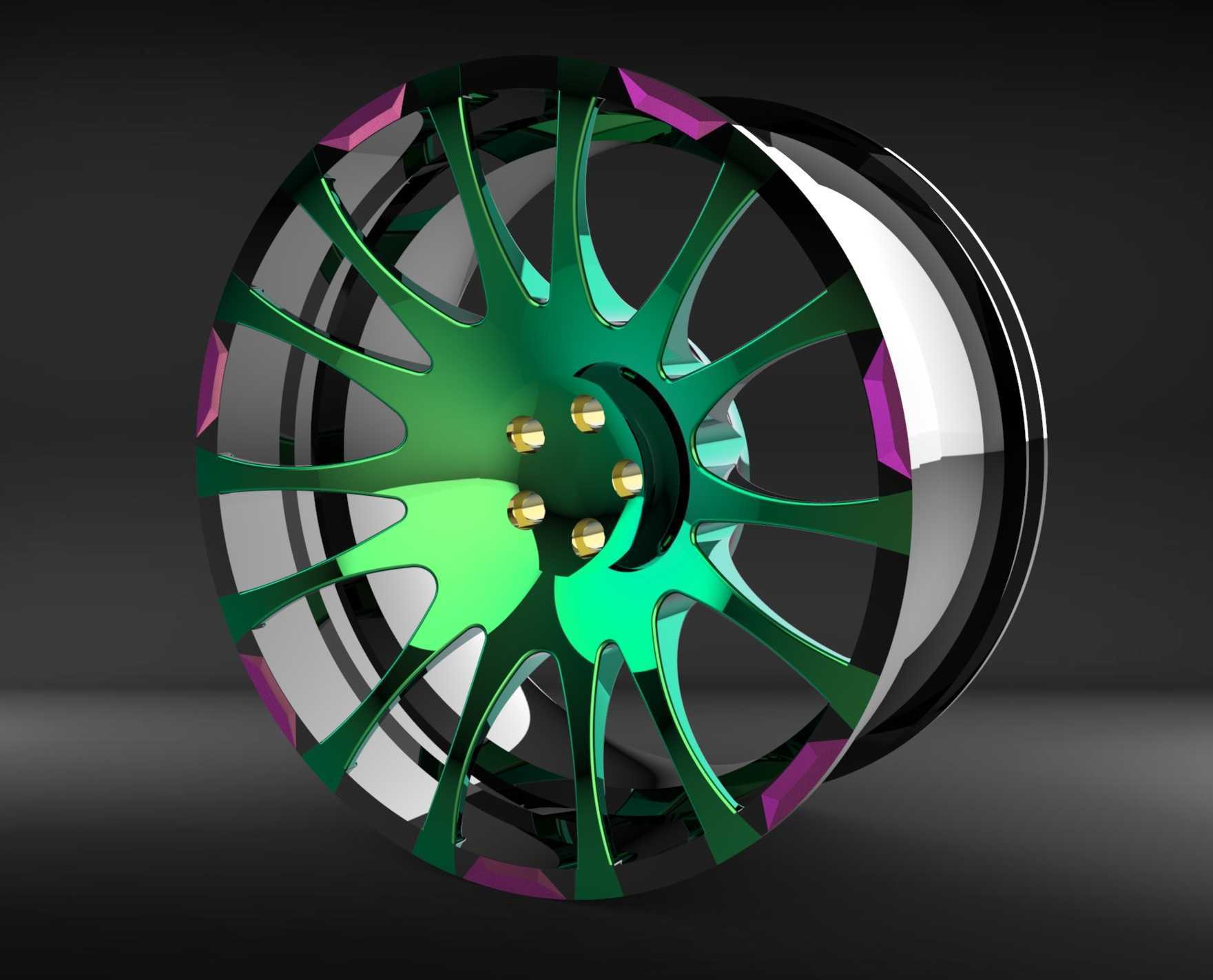

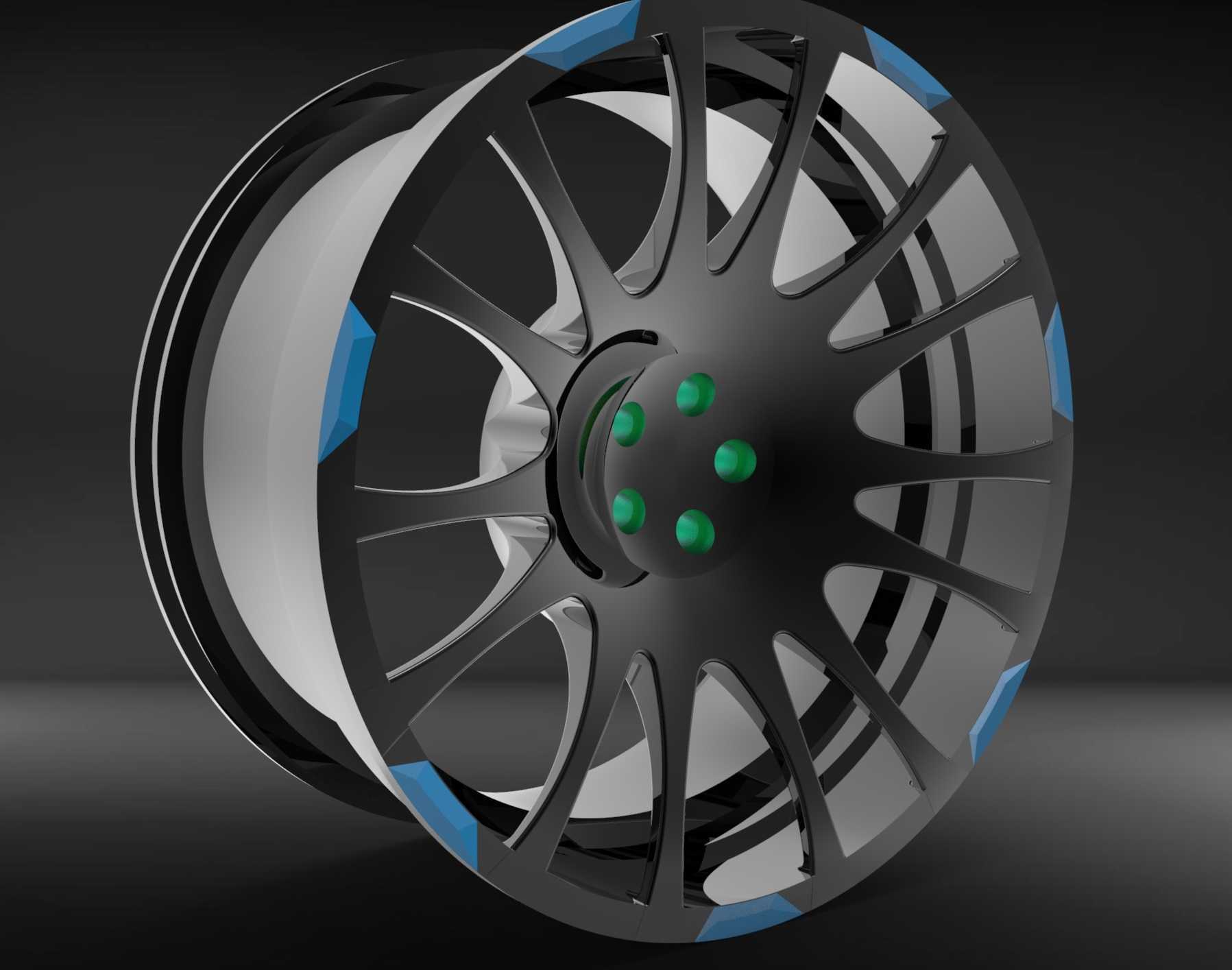

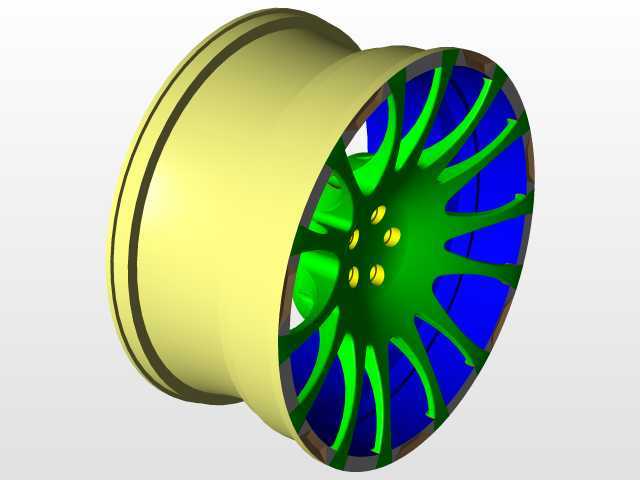

这款轮毂的结构设计围绕乘用车改装与配套场景展开，日常使用中需要兼顾铺装路面行驶的承载需求、高速转动下的动平衡表现，以及制动系统的散热通风要求，适配多数紧凑型、中型家用轿车及入门运动车型的行走系统升级需求。设计初期首先确定了安装边界参数，中心孔位匹配对应车型的轴头尺寸，五颗螺栓孔的分布圆直径严格遵循对应车型的安装规范，确保装车后轮盘与轴头完全贴合，不会出现安装偏心导致的高速抖动问题；轮辋的宽度、偏距参数经过反复校核，既保证装车后轮胎不会超出翼子板边界，也能避免转向过程中轮胎与悬架摆臂、减震器筒体发生运动干涉。轮辐采用多辐条分叉式结构，每根主辐条延伸至轮辋边缘时做了加宽处理，既可以均匀分散车辆行驶过程中路面传递的冲击载荷，避免应力集中导致的辐条断裂风险，辐条之间预留的大尺寸镂空区域，能够在车辆行驶时引导气流快速穿过轮毂区域，直接带走制动盘、制动片摩擦产生的热量，减少长距离制动后的热衰减现象，提升制动系统的工作稳定性。辐条表面做了流线型的曲面过渡，没有突兀的直角结构，一方面可以降低轮毂转动时的空气阻力，另一方面也能减少行驶过程中泥水、砂石在辐条表面的附着，降低日常清理的难度。轮辋与轮胎配合的胎圈座位置严格遵循行业标准尺寸，台阶处的圆角参数经过优化，既可以保证轮胎充气后与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈的风险，也能在轮胎拆装时减少对胎圈的损伤。轮毂边缘的小块蓝色标识区域做了嵌入式结构设计，不会突出轮毂表面，避免日常行驶中被路边石剐蹭脱落，同时也能起到视觉点缀的作用，满足用户对外观个性化的需求。中心盖安装位预留了标准的卡扣结构，可以适配不同品牌的中心装饰盖，不需要额外做结构修改。整个轮毂的壁厚分布经过载荷仿真优化，在辐条与轮辋连接、辐条与中心安装盘连接的应力集中区域适当增加壁厚，非承载区域做了合理的减重处理，在保证结构强度满足国标冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能降低轮毂自身重量，减少簧下质量，提升车辆的悬挂响应速度与操控表现。
