触摸屏探针测试设备结构设计

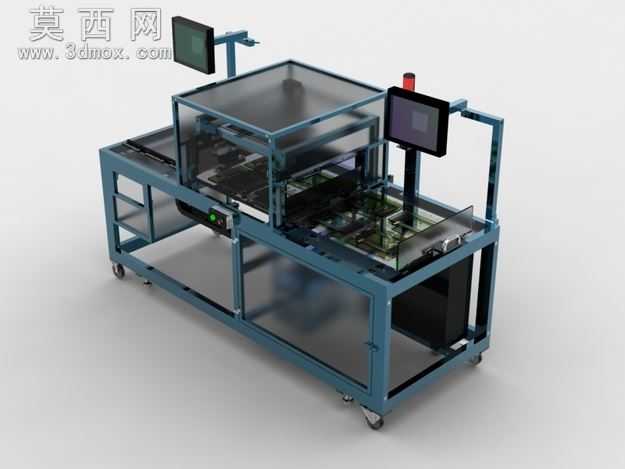

本套触摸屏探针测试机为面向触摸屏量产检测环节开发的专用自动化检测设备，整体采用铝型材搭建框架式机架结构，底部配置万向带刹脚轮，兼顾设备移动灵活性与工位固定后的稳定性，机架下层预留电气元件安装舱位，中层为测试作业工位平台，上层设置安全防护透明护罩，既可以隔绝测试过程中的外部干扰，也能直观观察设备运行状态，避免人员误触运动部件引发安全隐患。设备配置双工位测试载台，可兼容4屏同时加载测试，大幅提升单台设备的检测效率，适配触摸屏产线的快节拍检测需求。测试执行端采用线性传动模组搭配探针模组的结构设计，探针选用8020系列测试探针，探针安装座预留多维度调节余量，可根据不同规格触摸屏的触点位置快速调整探针排布，降低不同型号产品切换的调试难度。设备配置电磁锁定机构，可在测试工位的任意位置实现载台锁定，保障测试过程中载台位置稳定，避免位置偏移导致的探针接触不良、测试数据失准问题。顶部搭载人机交互触控显示屏，可实时展示测试进度、合格判定结果、故障报警信息，设备顶端设置三色报警灯，可直观反馈设备运行、待机、故障状态。整机采用模块化设计思路，将探针测试组件、载台传动组件、电气控制组件、人机交互组件做独立模块化拆分，后续可根据不同尺寸、不同触点排布的触摸屏产品，快速更换对应测试工装，无需对设备主体结构做大规模改动，大幅缩短新产品适配的调试周期，降低产线换型成本。设备建模过程中对各运动部件做了干涉校验，确认各轴运动行程内无结构冲突，所有标准件均采用通用工业标准件模型，装配逻辑符合实际设备组装工艺，可直接用于设备加工组装的参考依据，也可作为同类触摸屏检测设备开发的设计参考模板，帮助设计人员快速完成同类设备的方案迭代与结构优化。
