多工位自动打磨刷机设备结构设计

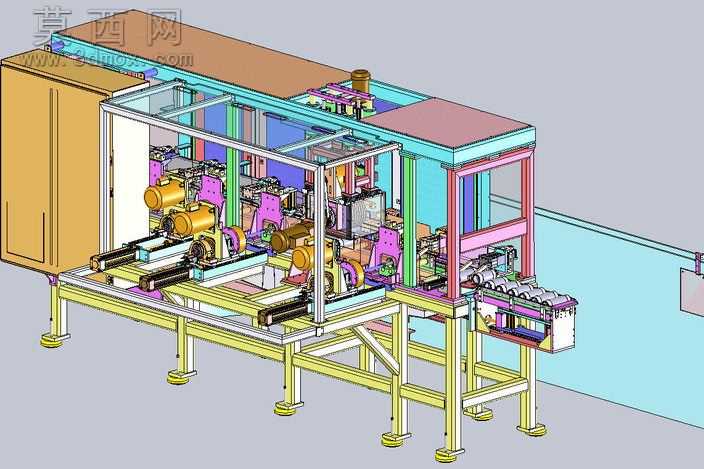

本套三维模型为多工位自动化打磨刷机设备的完整结构设计，采用三维机械设计软件完成全参数化建模，所有零部件均按照实际加工装配标准构建，可直接用于生产参考与方案验证。模型整体采用框架式机身结构，底部为型钢焊接的支撑机架，搭配可调式脚杯实现设备水平调节，保证设备运行过程中的稳定性与抗震性能。设备主体分为上料工位、多组打磨作业工位、刷机清理工位以及下料输送工位，各工位通过直线导轨传动模组实现工件的精准移位，传动部分采用伺服电机搭配滚珠丝杠的传动方案，可实现工位间的高精度定位，重复定位精度满足精密打磨作业的工艺要求。打磨工位配置多组可调式磨头安装机构，可根据工件的打磨工艺需求调整磨头的进给角度与下压行程，磨头驱动部分采用独立电机控制，可根据不同加工材质匹配对应的转速参数，适配金属件、塑胶件等多种材质工件的表面打磨去毛刺作业。刷机工位配置旋转式毛刷辊机构，可在打磨工序完成后对工件表面残留的磨屑、粉尘进行全面清理，避免碎屑带入后续工序影响加工质量。设备外围配置安全防护钣金与透明观察窗，既可以阻挡打磨过程中飞溅的碎屑与粉尘，也方便操作人员实时观察内部作业状态，防护门配置安全联锁开关，开门状态下设备自动停止运行，保障操作安全。建模过程中对所有标准件如螺栓、轴承、导轨、电机等均按照实际选型尺寸构建，各运动部件均预留了合理的装配间隙与运动行程，不存在结构干涉问题，模型附带完整的装配层级关系，可快速生成爆炸视图与装配工程图，方便进行装配工艺指导与零部件BOM清单导出。设备的气动管路与电气布线均在模型中做了预留设计，可直接对接后续的气动原理图与电气控制方案设计，整套模型结构完整、细节丰富，可作为自动化打磨类设备设计的参考方案，也可直接用于同类设备的改型设计，大幅缩短非标自动化设备的开发周期。
