航天器电子束自由制造舱段加工装置

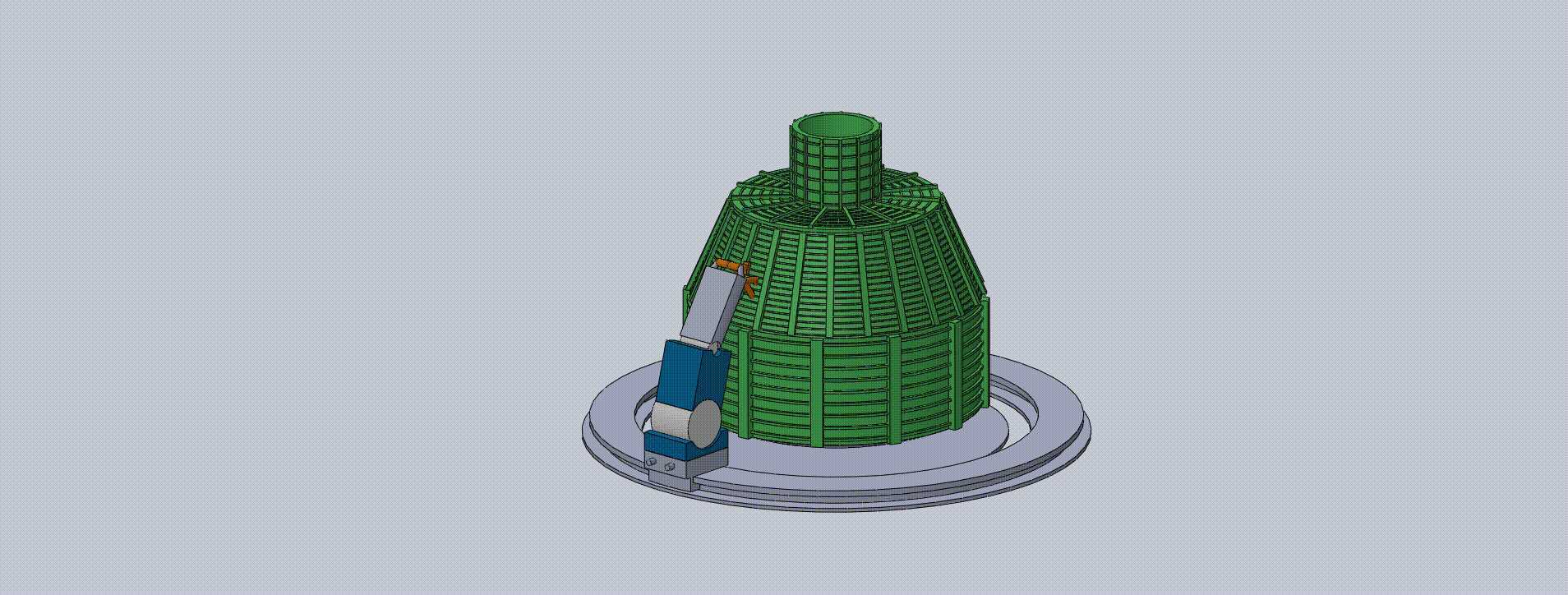

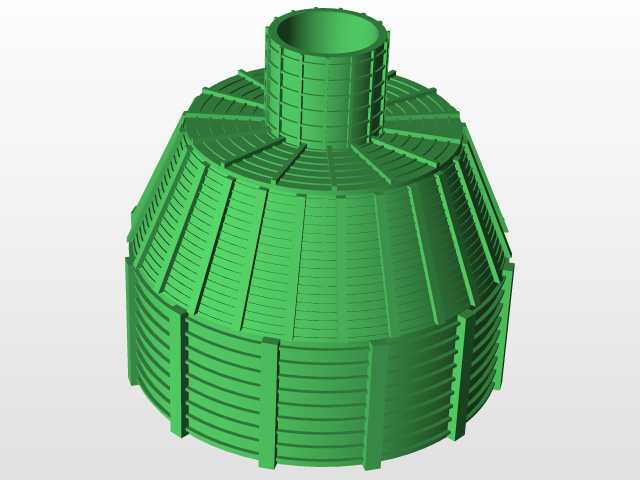

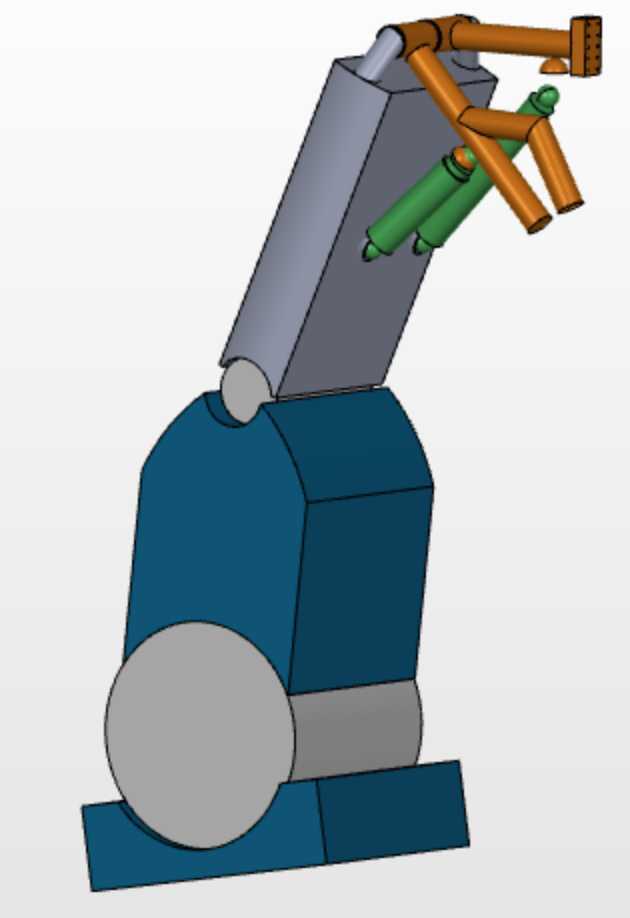

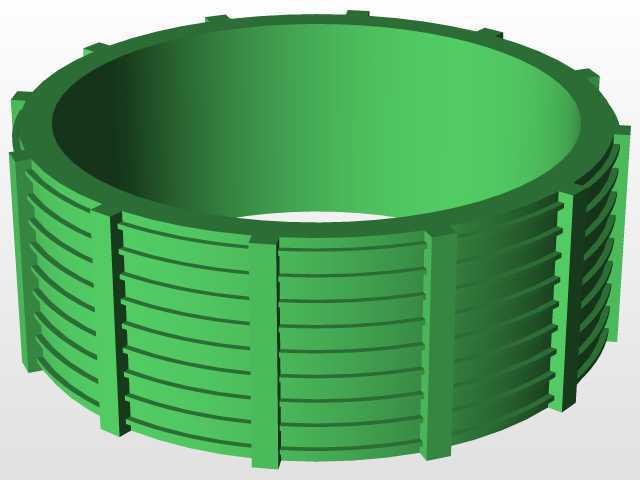

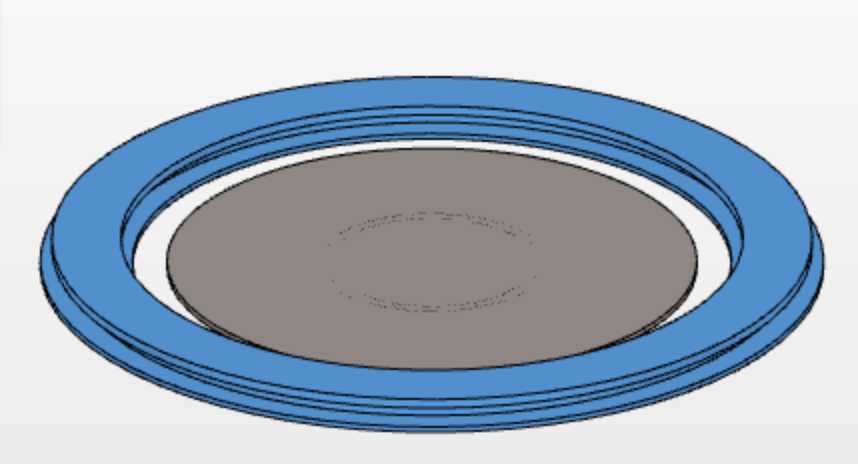

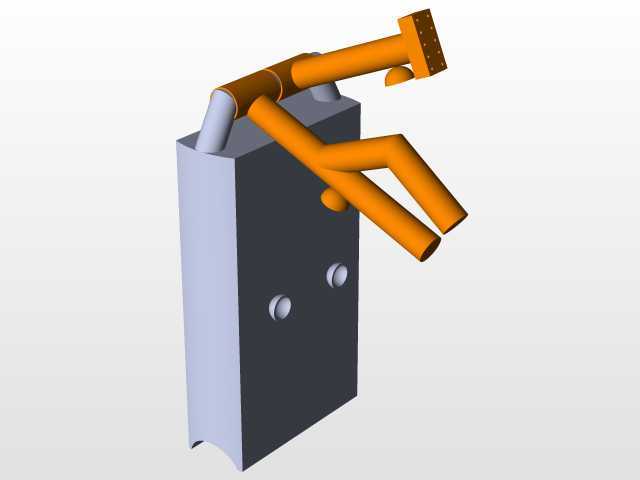

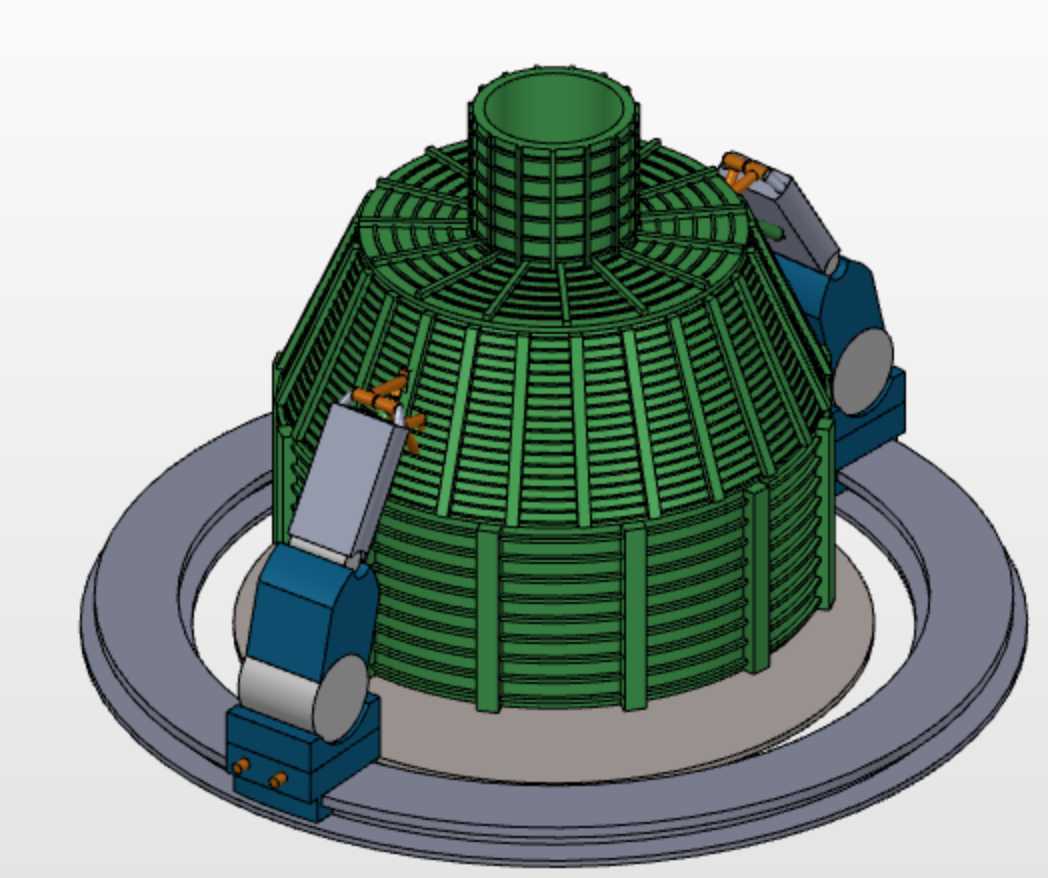

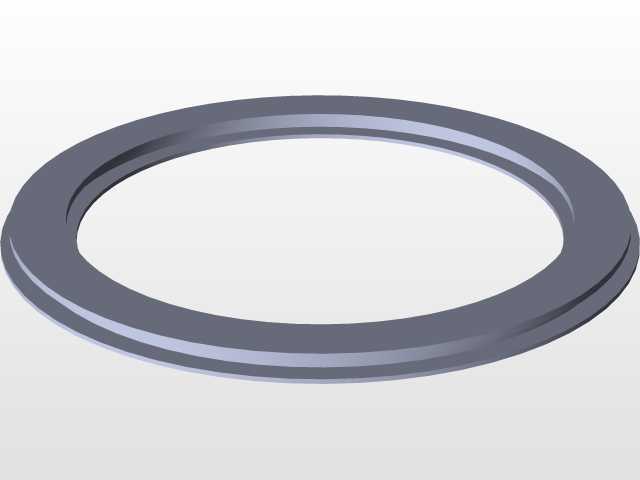

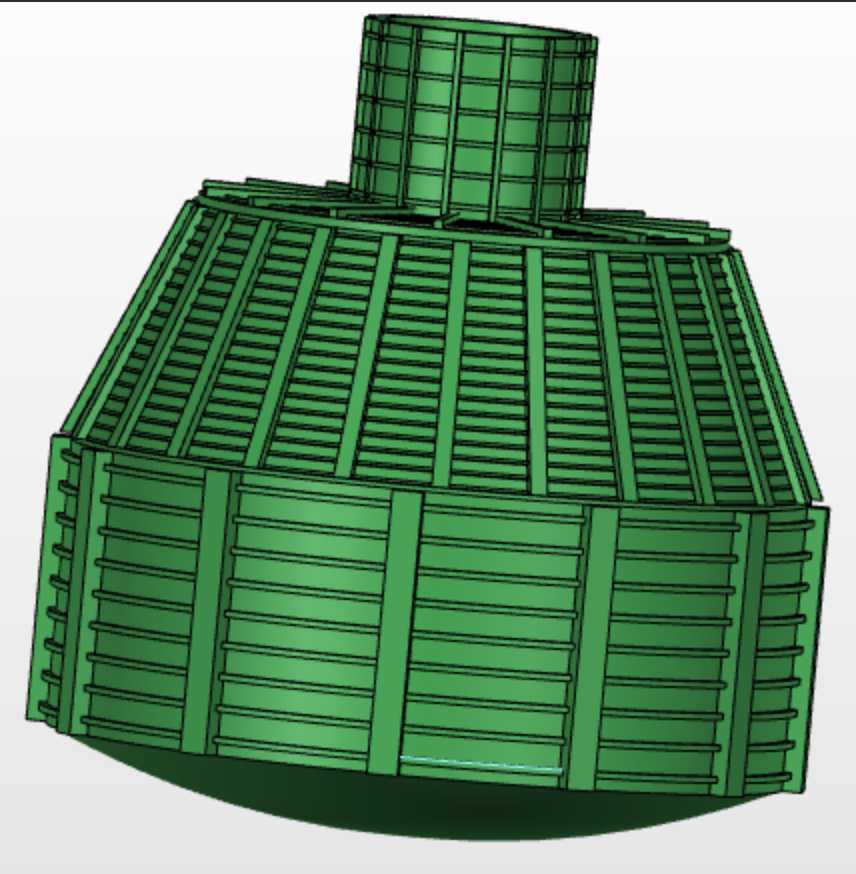

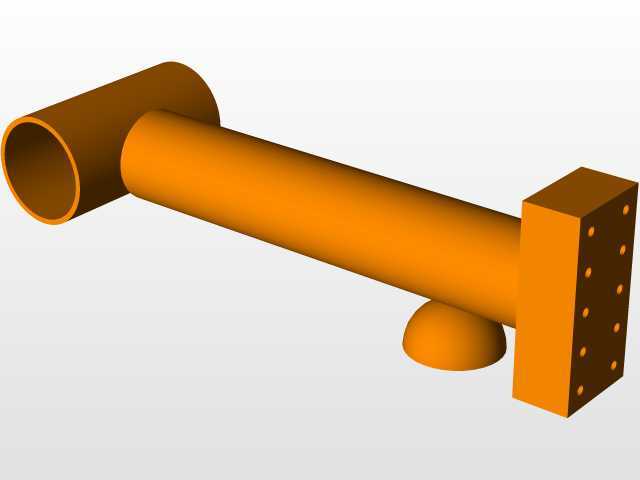

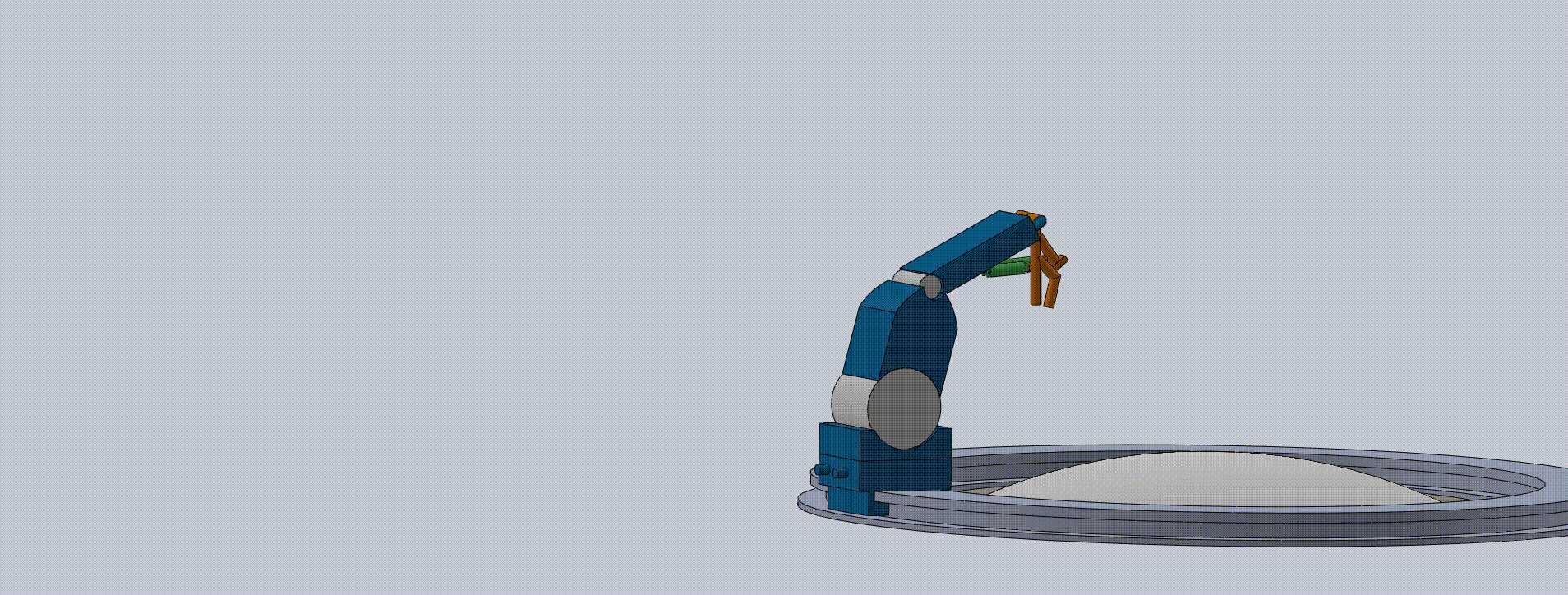

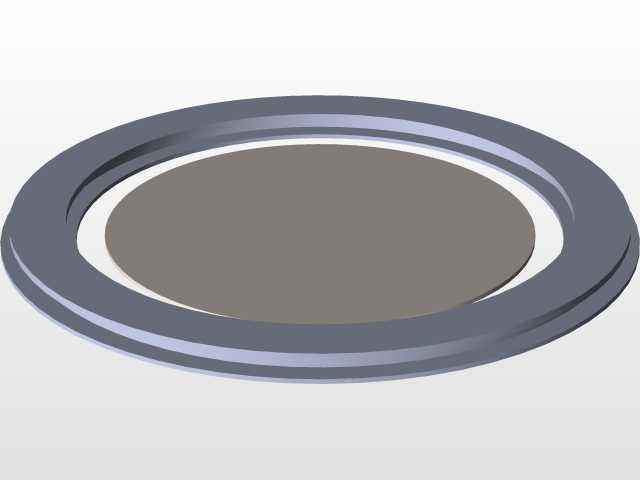

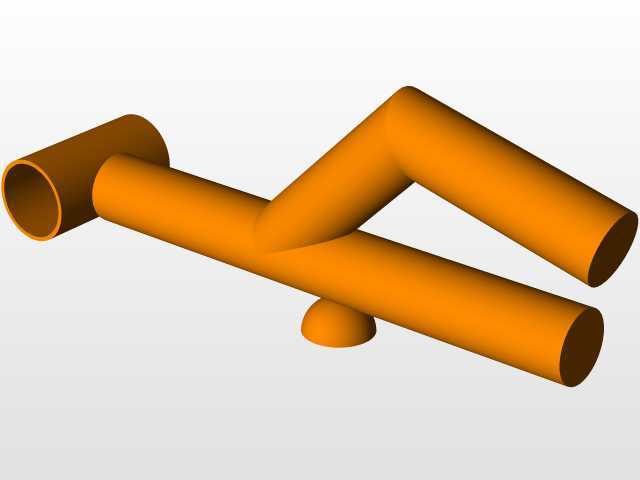

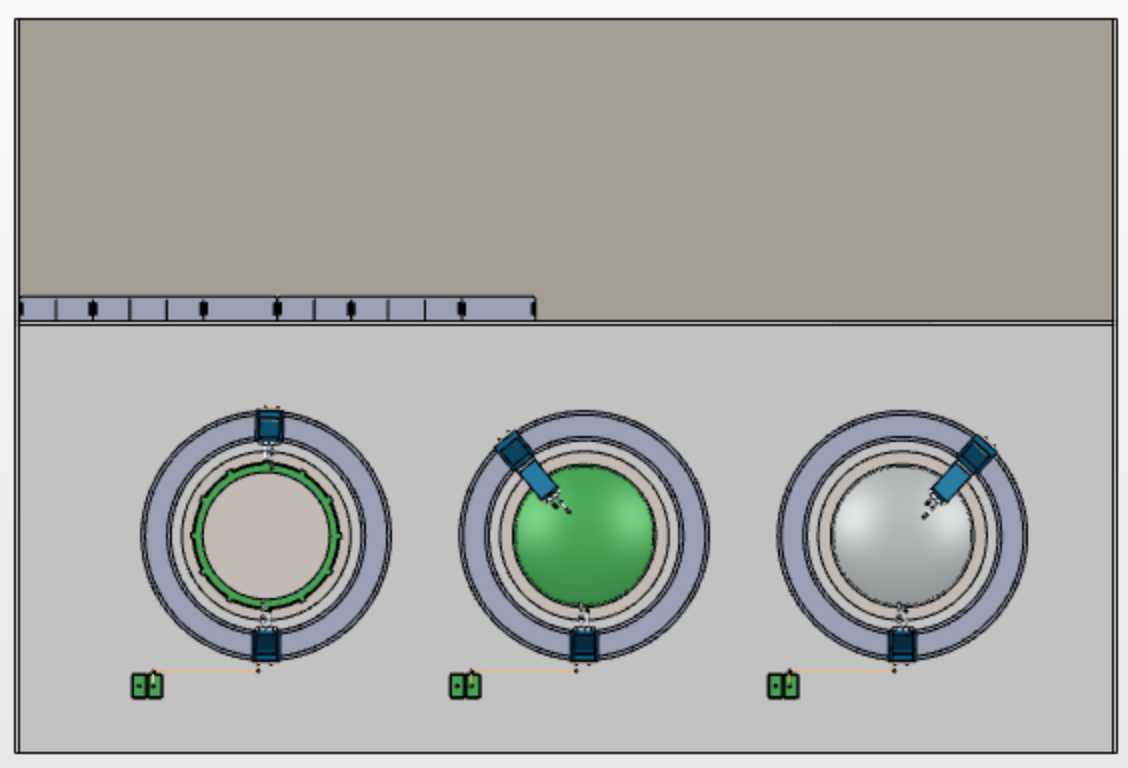

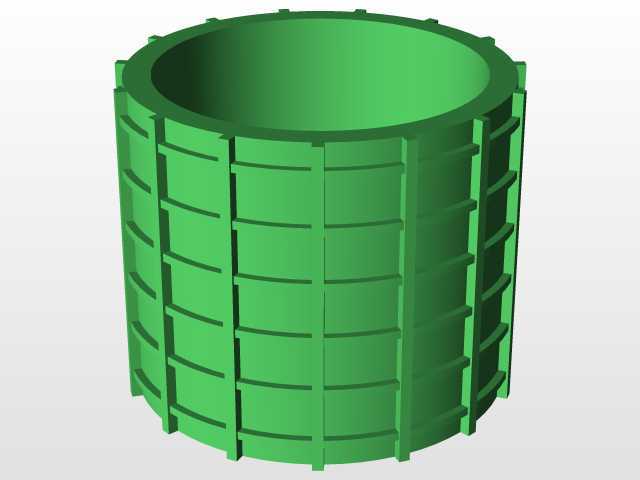

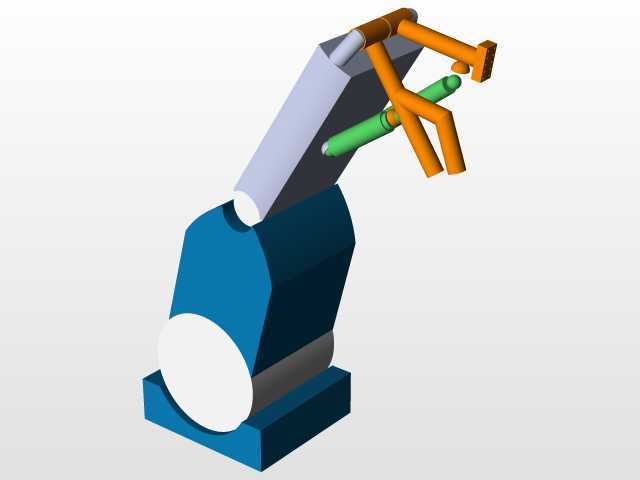

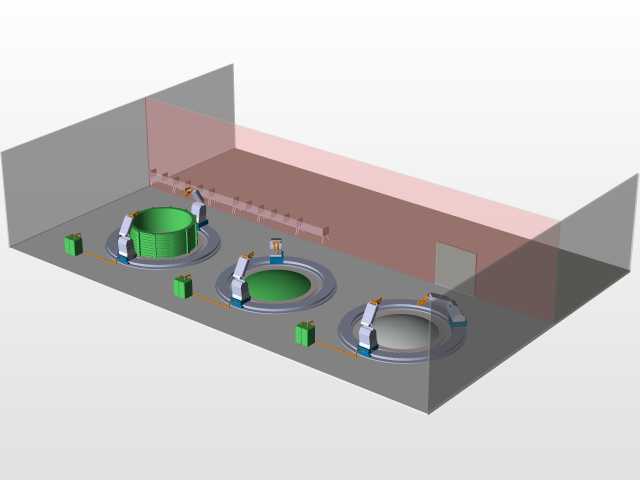

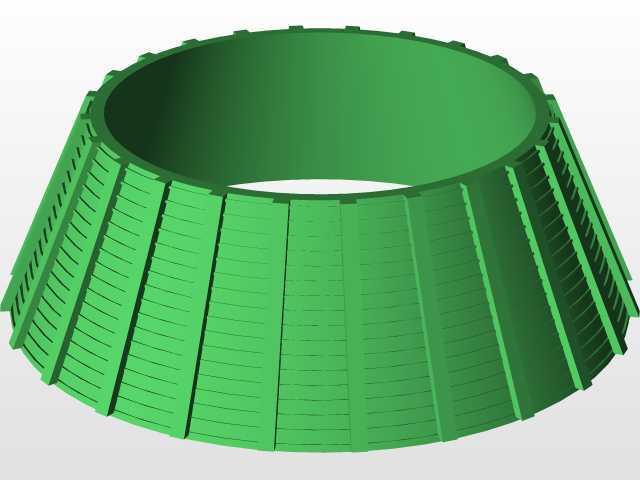

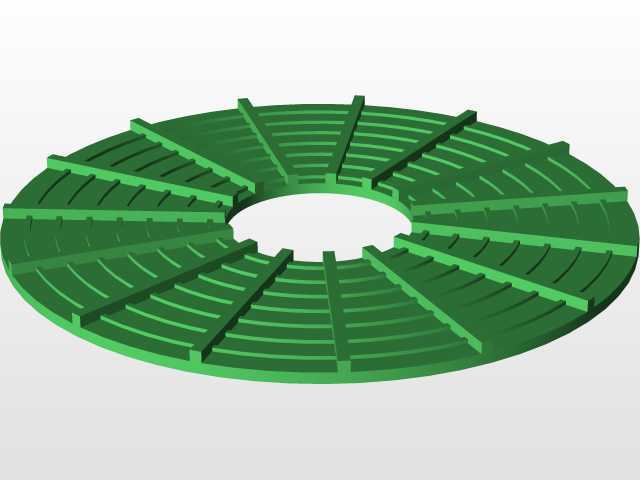

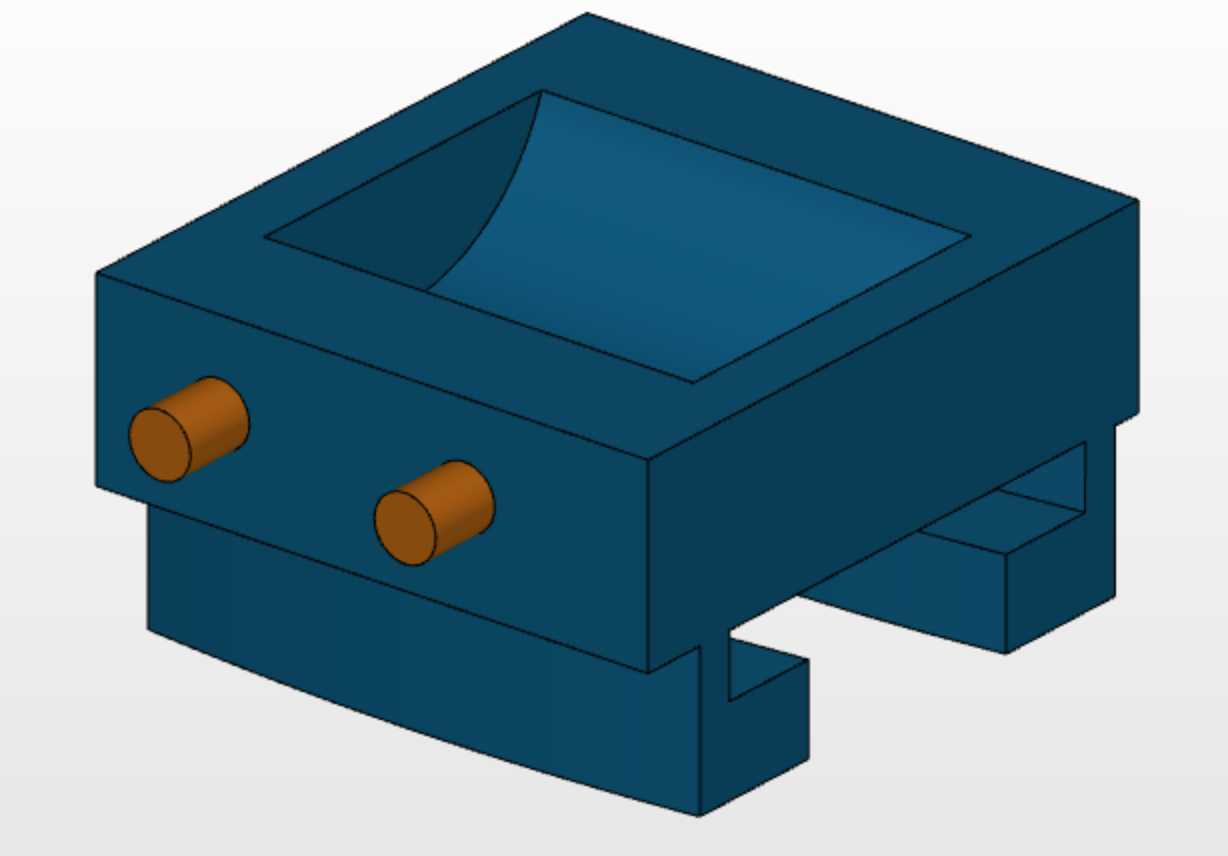

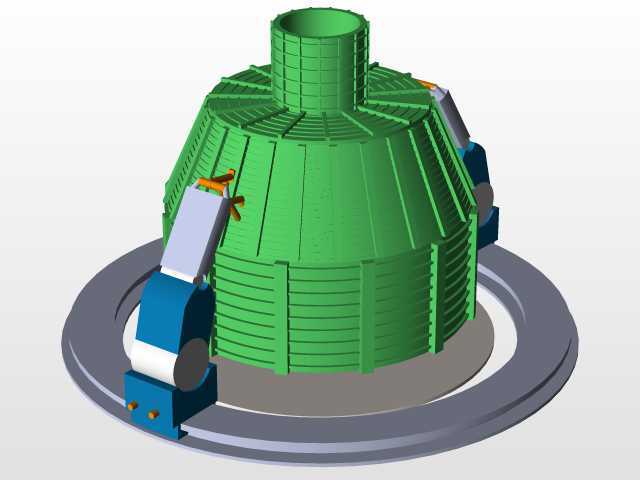

这套装置面向载人航天器舱段的在轨与地面制造场景，核心解决猎户座乘员舱压力容器成型、隔热层材料喷涂的一体化加工需求，适配真空与常压两类作业环境，规避传统制造流程中工件反复转运、多次装夹带来的精度偏差问题。整体采用中心锥台舱段基体搭配外围环形轨道的布局，环形轨道作为机械臂的行走基准，安装基准面与舱段中心轴线的同轴度公差控制在0.2mm以内，轨道直径根据舱段最大外径预留150mm的作业安全间隙，避免机械臂运动过程中与舱段外壁的筋条结构发生干涉。两台四自由度机械臂对称布置在环形轨道的滑动底座上，单臂可覆盖舱段外壁从锥顶到锥底的全部作业区域，无需额外增设辅助移位机构，臂体末端集成三类执行端头：喷管负责压力容器结构的电子束熔覆成型，电子发射头提供熔覆所需的高能束流，灯丝馈送头持续输送成型用丝材，三类端头的协同动作由液压执行器闭环控制，运动定位精度可达0.05mm，满足薄壁舱段成型的壁厚公差要求。设计阶段充分考虑了多工艺并行的作业需求，在压力容器结构打印完成后，无需移动舱段工件，仅需切换机械臂端头的作业模式，即可直接开展隔热层材料的喷涂作业，将舱段制造的工序流转周期压缩40%以上。舱段基体的外壁采用纵横交错的筋条布局，纵向筋条沿锥面母线方向均匀排布，周向筋条按等间距分层设置，既保证了薄壁结构的整体刚性，减少成型过程中的结构变形，也为机械臂的路径规划提供了明确的定位基准。环形轨道的底座采用分体式拼接结构，可根据不同规格舱段的直径调整轨道安装尺寸，适配直径2.5m至4m区间的锥台形舱段加工需求，轨道侧面设置有滑动供电与信号传输槽路，避免机械臂连续作业时的线缆缠绕问题。机械臂的关节处设置有硬限位与软限位双重保护，当臂体运动至距离舱段外壁30mm位置时自动触发减速，距离10mm时触发急停，防止作业过程中碰撞已成型的舱段结构。整套装置的作业逻辑围绕“单工位多工序”展开，打破传统航天舱段制造中分车间、分工序的离散加工模式，在同一安装工位上即可完成从金属结构熔覆到隔热层喷涂的全流程作业，尤其适配在轨制造场景下设备体积有限、作业工位不足的约束条件，减少对舱段工件的多次吊装转运，降低大尺寸薄壁工件转运过程中的变形风险。
