数控设备用SBR16导轨安装z板组件

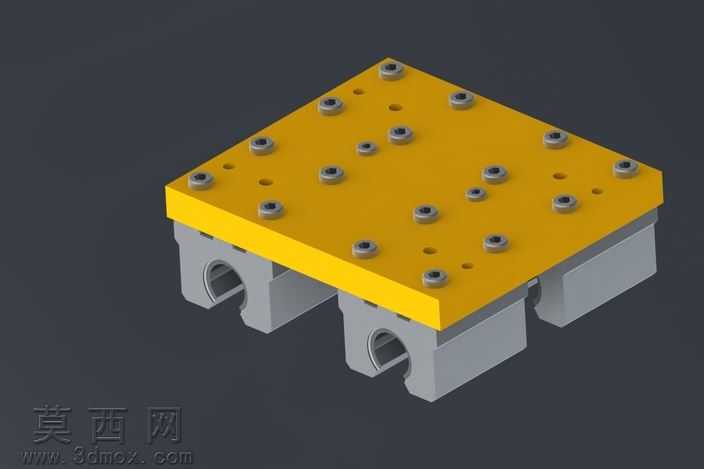

本模型采用SolidWorks进行全参数化三维建模，整体结构分为上层黄色安装基板与下层三个灰色导轨滑块座两部分，建模过程中严格遵循机械加工的公差配合要求，对每一处安装孔位、沉头结构、滑块卡槽都进行了精准的尺寸约束。上层基板采用矩形平板结构设计，板面均匀排布多组不同规格的安装孔，包含用于固定基板的沉头螺钉孔、用于搭载功能组件的螺纹安装孔以及定位销孔，孔位排布经过受力仿真验证，可保证安装后受力均匀，避免长期使用出现形变。建模时对沉头孔的倒角深度、螺纹孔的攻丝深度都做了符合机械加工标准的参数设置，可直接导出工程图用于生产加工。下层的三个滑块座为适配SBR16毫米规格直线导轨的专用安装座，每个滑块座都设计有与圆柱导轨匹配的圆弧卡槽，以及用于锁紧导轨的侧部螺纹孔，滑块座与上层基板之间通过定位销与螺钉实现刚性连接，建模时对配合面做了共面约束，保证安装后滑块座的导轨卡槽同轴度符合直线传动的精度要求。材质渲染阶段，上层基板赋予黄色环氧板材质，添加了细微的磨砂质感与表面反光效果，还原绝缘安装板的真实材质表现；下层滑块座赋予银灰色金属材质，添加了金属切削加工后的细腻纹理与哑光金属反光，螺钉零件赋予镀锌亮面金属材质，区分不同零件的材质属性。设计思路围绕数控设备直线传动模组的安装需求展开，该z板作为传动模组的中间连接载体，既需要为上方的功能执行部件提供稳定的安装基准，又需要与下方的直线导轨滑块可靠连接，因此在结构设计时兼顾了安装的便利性与结构刚性，基板厚度经过受力计算选取，在保证整体重量较轻的前提下满足负载要求，孔位采用模块化排布，可适配多种不同规格的执行组件安装，滑块座的间距设置符合SBR16导轨双滑块或三滑块安装的跨距要求，可有效降低传动过程中的晃动，提升运动精度。
