QFN32与QFN25贴片封装电子元器件三维建模

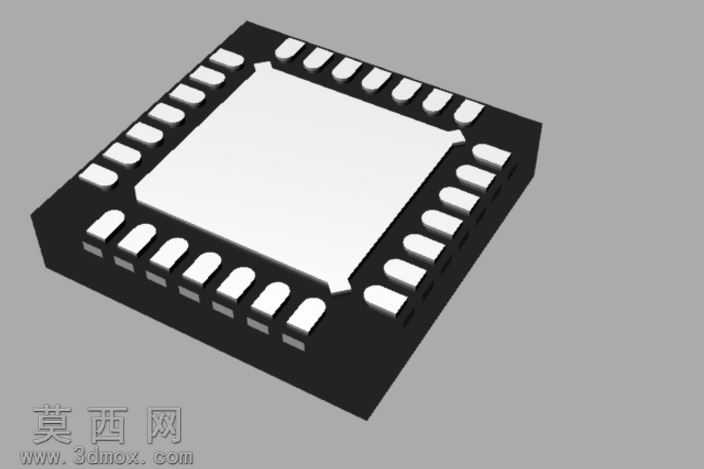

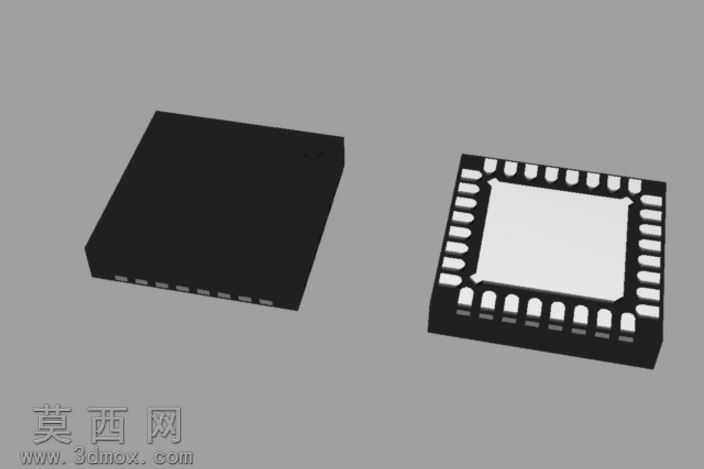

本次三维建模围绕QFN32与QFN25两款方形扁平无引脚贴片封装器件展开，建模前期先梳理两款封装的核心参数差异：两款器件均采用5x5mm的标准外形轮廓，引脚间距统一为0.5毫米，区别在于引脚终端数量，QFN32为32个终端引脚，QFN25为28个终端引脚，同时两款器件均自带中心导热焊盘，适配表面贴装工艺的焊接需求。建模过程中先以基准平面绘制封装的外形轮廓草图，精准约束本体的长宽尺寸与边角倒角参数，保证塑封本体的方正外形符合工业标准；随后针对引脚结构进行精细化建模，区分塑封本体侧面外露的引脚端面与底部焊接的引脚焊端，对每一个引脚的位置做阵列排布，严格控制引脚间距的公差范围，避免出现引脚偏移、间距不符的问题，同时单独绘制器件中心的大面积导热焊盘，还原导热焊盘与周边引脚的位置关系，保证焊盘尺寸符合回流焊的工艺要求。材质渲染阶段，针对器件不同部位匹配对应材质：塑封本体采用哑光黑色工程塑料材质，调整材质的粗糙度与漫反射参数，还原环氧塑封料的磨砂质感，避免过度反光造成的失真；引脚部分采用镀锡金属材质，调整金属的反射率与轻微做旧效果，还原贴片元件引脚的真实金属质感，不会出现过于亮泽的虚假镜面效果；中心导热焊盘同样采用金属材质，与引脚材质做细微区分，突出导热焊盘的平整性。结构还原上重点呈现QFN封装的无引脚特性，没有传统鸥翼引脚的外伸结构，所有焊接端均位于器件本体底部侧面，贴合贴片元件贴装后与PCB板面平行接触的结构特点，同时还原塑封本体的厚度参数，保证模型整体比例与实物完全一致。设计思路上以工业实用性为核心，模型可直接用于PCB Layout的3D预览、SMT贴装工艺模拟、电子产品结构干涉检查等场景，建模过程中对非关键的内部晶圆结构做简化处理，重点保留外部封装的所有装配相关尺寸特征，既保证模型的视觉还原度，也控制模型的面数在合理范围，不会出现过多冗余面影响后续装配使用；两款封装模型采用统一的建模基准，可直接替换使用，适配不同引脚数的QFN器件选型预览需求，渲染阶段采用柔和的均匀打光，清晰呈现引脚排布、本体轮廓与导热焊盘的结构细节，方便使用者直观识别两款封装的引脚数量差异，避免选型混淆。
