带导流罩螺旋桨式风扇结构设计

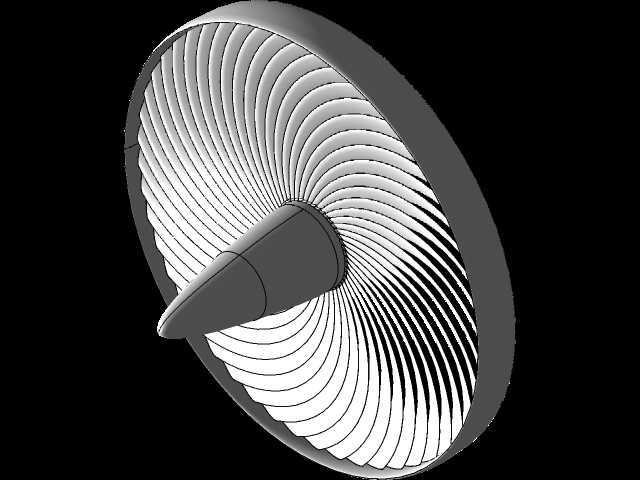

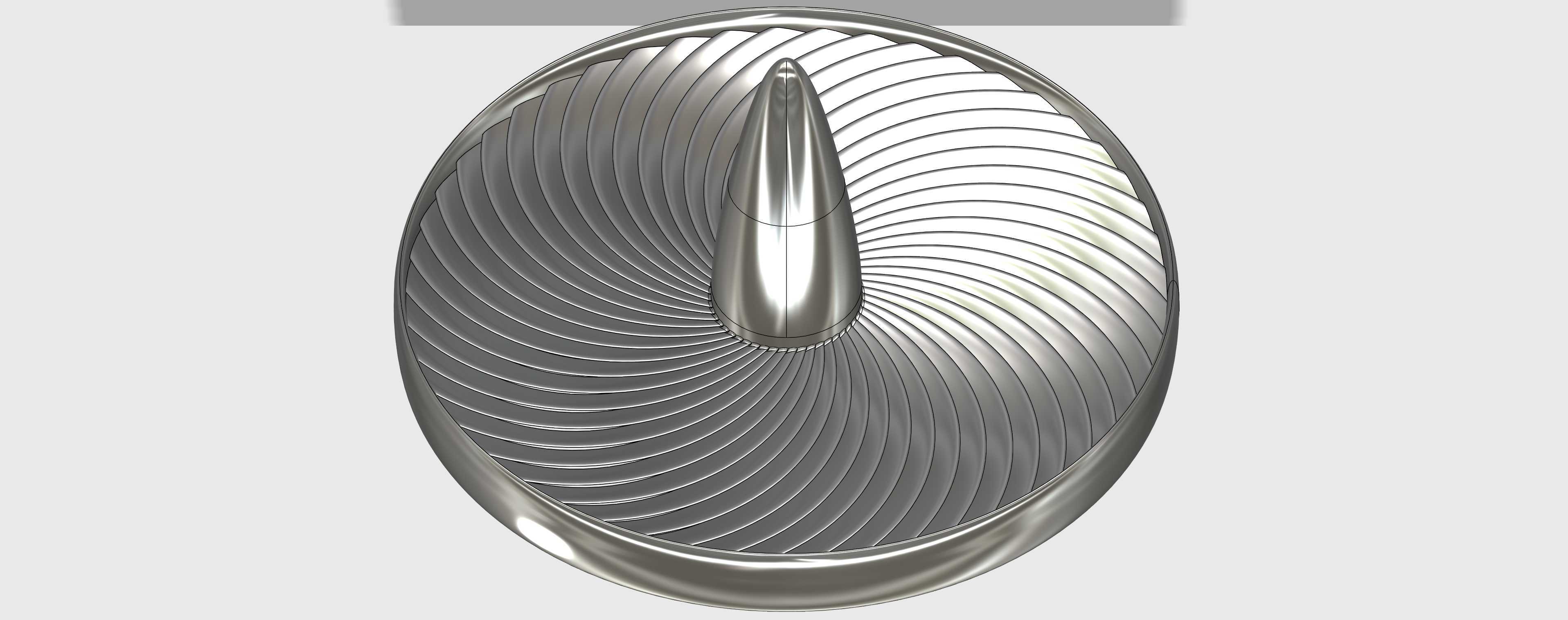

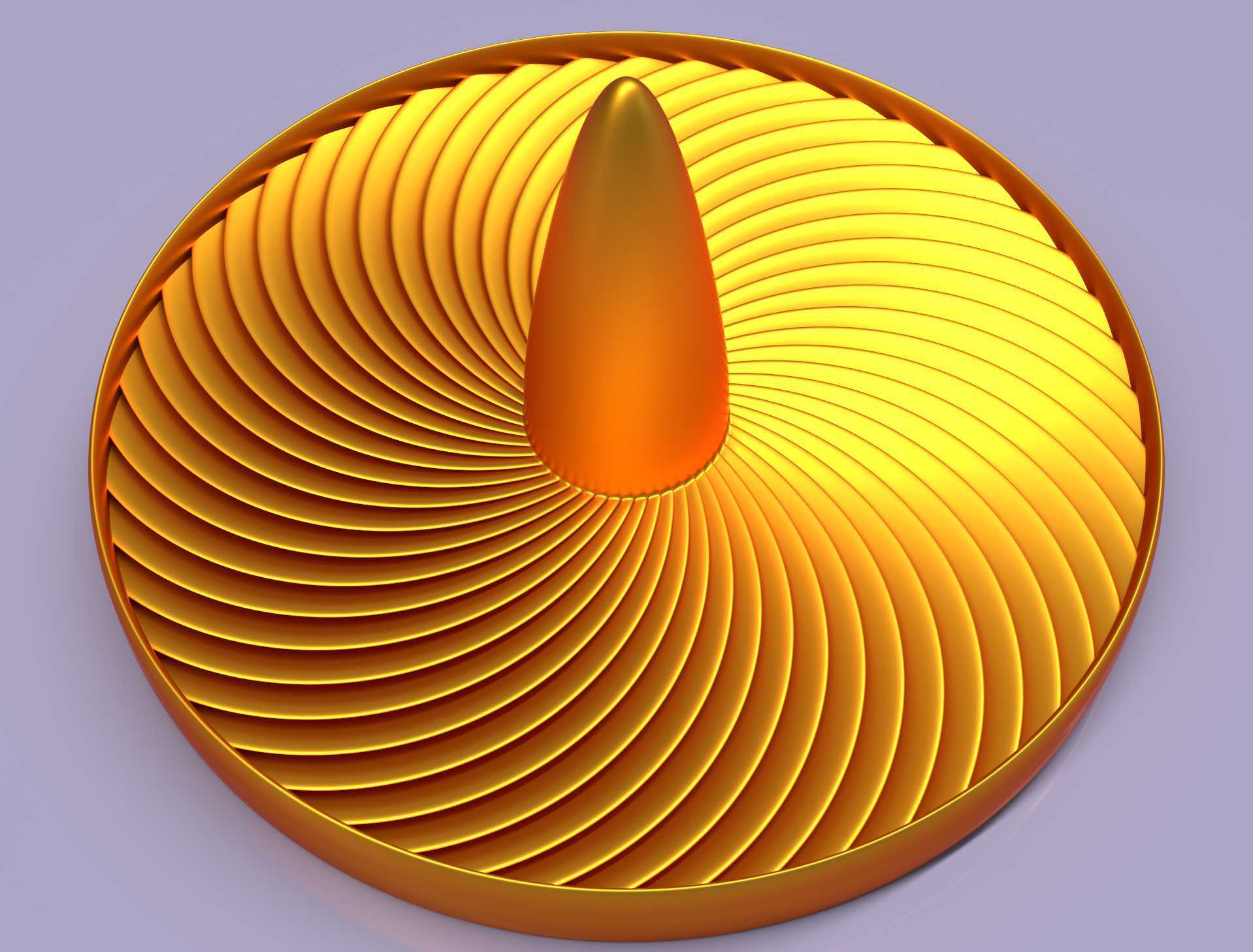

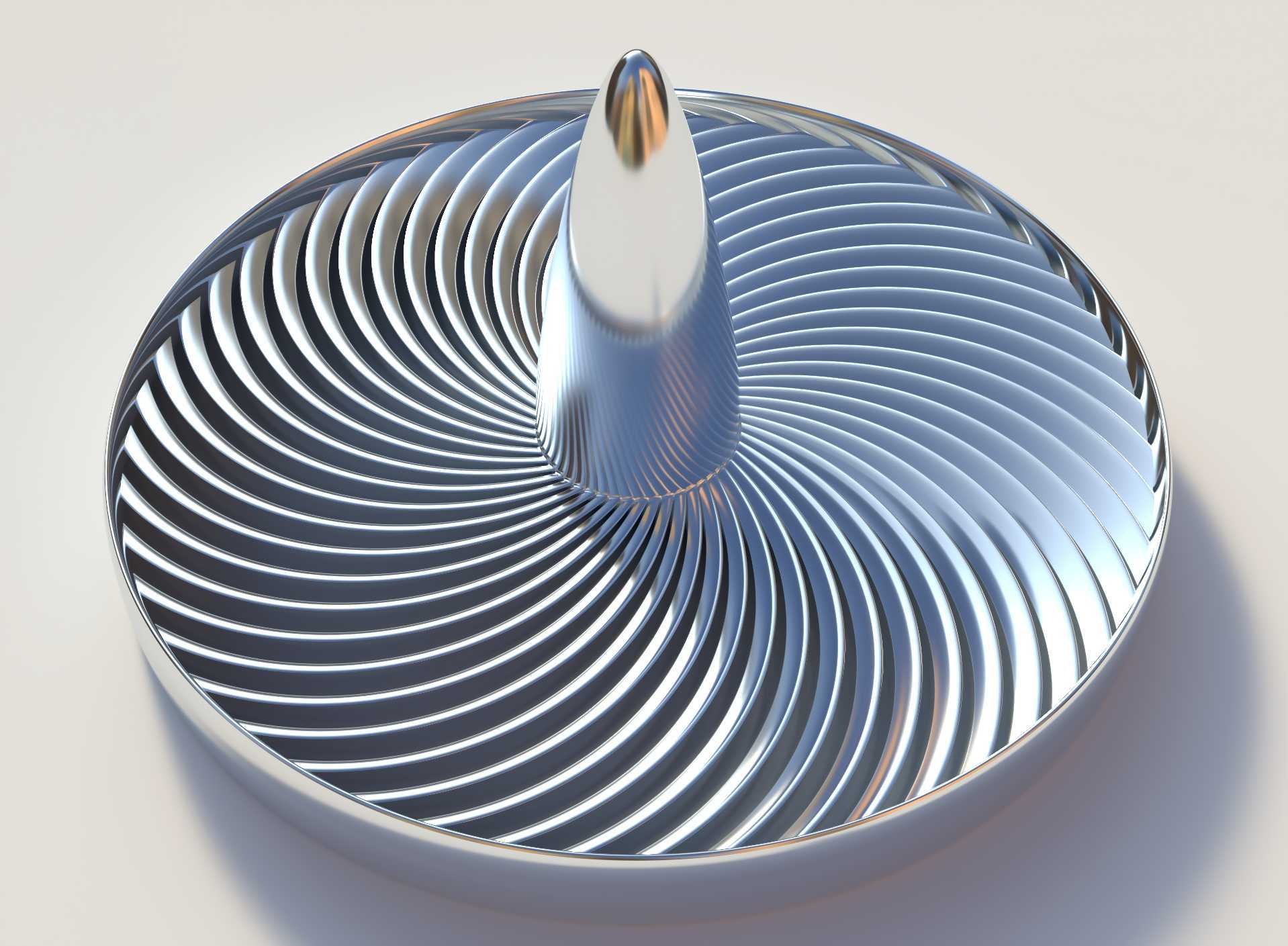

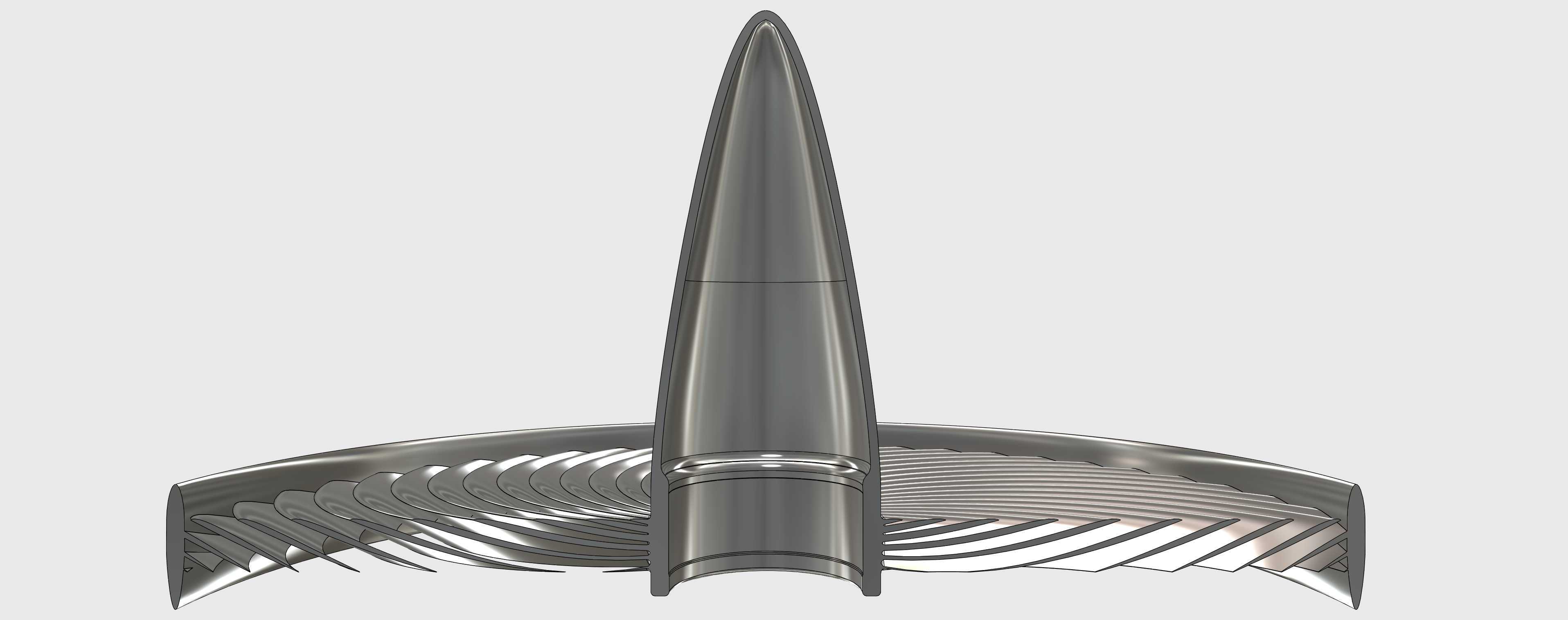

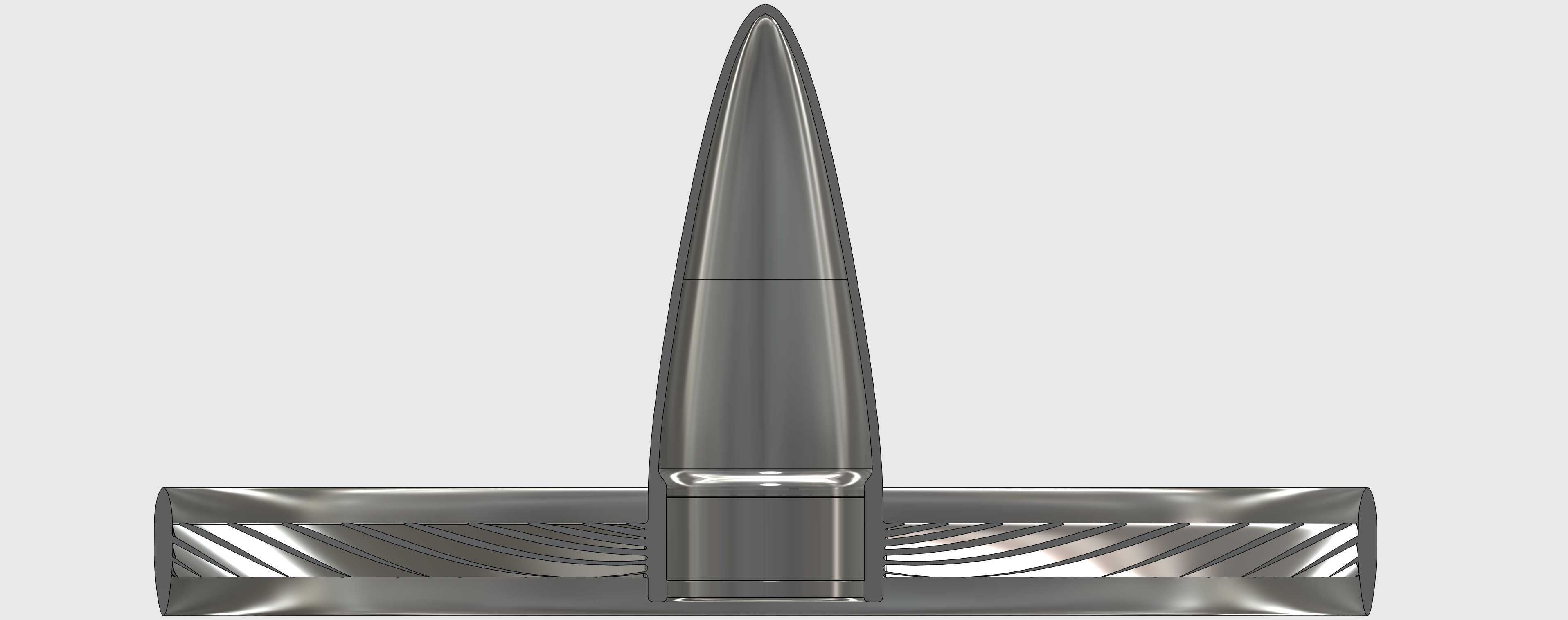

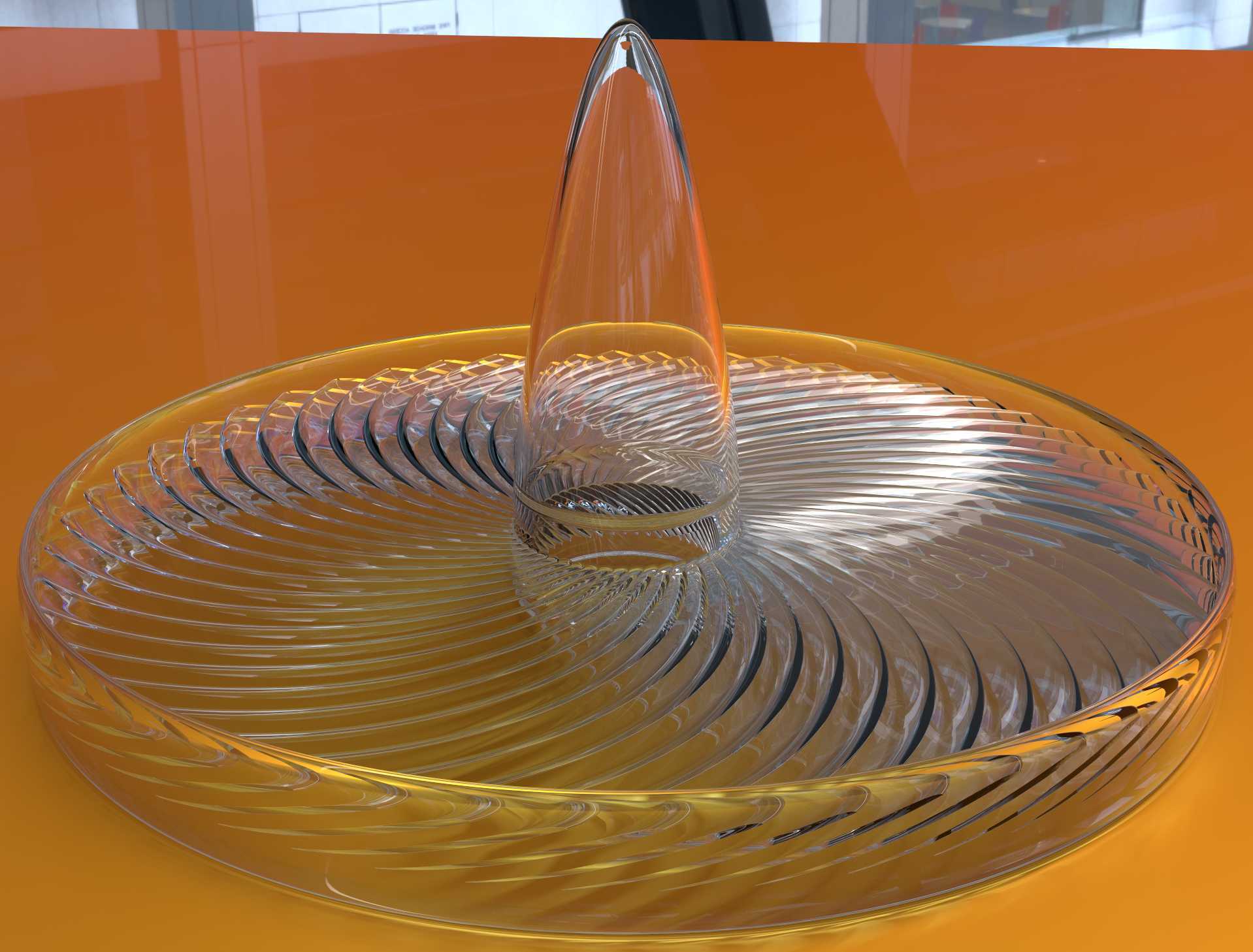

该款带罩螺旋桨结构主要面向小空间定向送风场景设计，可适配桌面小型空气循环装置、小型设备散热风道、桌面雾化送风组件等多种应用场合，区别于常规轴流风扇的直叶设计，该结构采用螺旋扭转型叶片布局，能在较低转速下实现更远距离的气流推送，同时降低叶片切割气流产生的高频涡流噪音。从结构设计逻辑来看，该版本在初代螺旋桨结构基础上做了三处核心优化：首先是增加了单圈叶片的排布数量，在相同外径尺寸下提升了单位时间的气流扫掠面积，避免低转速下风量不足的问题；其次在叶片与中心转轴衔接的底部区域，设计了加厚的角锥型连接壁，该结构能分散叶片高速旋转时根部承受的交变弯曲应力，避免长期运转后叶片根部出现疲劳裂纹，同时角锥结构能引导中心区域的气流向叶片外缘平滑过渡，减少中心区域的气流紊流损失；最后对所有叶片的边缘做了圆角钝化处理，既消除了锐边带来的装配安全隐患，也能削弱叶片边缘的气流分离效应，进一步降低运转噪音。外围配套的导流罩采用螺旋放射型筋条结构，并非单纯的防护结构，筋条的扭转角度与叶片出风角度做了匹配设计，能对叶片甩出的旋转气流做定向整流，将原本带旋转切向速度的气流调整为轴向送出，减少气流在罩体内部的旋流损耗，提升有效送风距离。安装边界方面，该结构的中心定位凸台采用标准的台阶式轴孔设计，可适配常规小型直流电机的输出轴尺寸，罩体与底部基座的连接位预留了均匀分布的卡扣安装位，不需要额外螺丝固定即可完成快速装配，整体外径适配常规120mm规格的小型风机安装位，整体轴向高度控制在较低范围，不会占用过多的设备内部安装空间，适合对安装厚度有严格限制的紧凑型设备使用。叶片的曲面造型采用等螺距螺旋线扫掠生成，从根部到外缘的弦长逐步收窄，扭角从根部的大角度逐步过渡到外缘的小角度，保证不同半径位置的叶片截面都能保持合理的攻角，避免外缘区域因为线速度过高出现气流失速的问题，同时也能让整个叶片面上的载荷分布更均匀，降低电机的输出扭矩波动，提升运转平稳性。
