多翼式冷却器扇叶结构设计方案

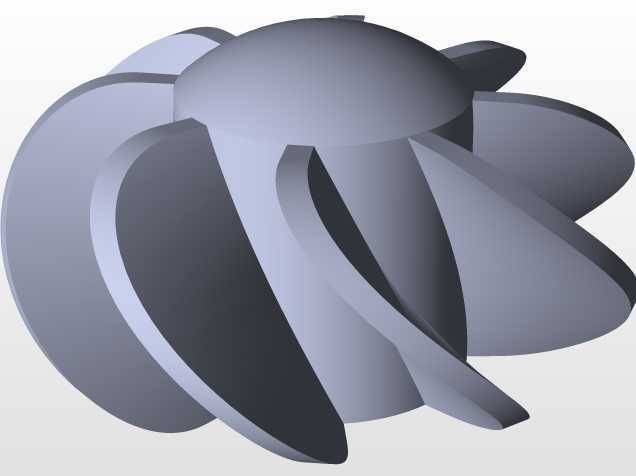

这款扇叶结构主要面向密闭机柜、工业电控箱、小型动力设备舱的风冷散热场景，在设备内部热流循环链路中承担核心的气流驱动作用，能够将发热元件周边堆积的热空气持续导向换热通道，避免局部热堆积造成功率元件性能衰减。从实际使用需求出发，扇叶采用大弧度后倾式曲面设计，每一片叶片的型线都经过流道走向匹配，在相同转速下能够获得更大的送风静压，既可以穿透设备内部密集的元器件间隙形成有效气流，也能降低叶片表面的气流分离概率，减少运行过程中的气动涡流噪音，适配对运行噪音有要求的室内安装设备。设计过程中优先考虑了安装适配性，扇叶中心的轮毂采用圆弧过渡的穹顶结构，既可以减少轮毂正面的气流滞止区，也预留了标准的电机轴安装孔位，安装时不需要额外定制转接件，能够直接匹配常规功率的单相异步电机、直流无刷电机输出轴，轮毂与叶片的连接位置做了加厚过渡处理，避免长期高速旋转产生的应力集中导致叶片根部开裂，提升长期运行的结构可靠性。叶片的数量经过多轮流场仿真验证，多叶片布局能够让输出的气流更均匀，不会出现局部送风盲区，同时叶片边缘做了小角度的切边处理，在保证送风效率的前提下，尽可能控制整体径向尺寸，适配不同规格的安装网罩与导风圈边界，安装时扇叶与导风圈的径向间隙控制在合理区间，既不会因为间隙过小出现运行擦碰，也不会因为间隙过大造成气流回流损失。在实际选型应用中，这类扇叶既可以作为独立散热风扇的核心部件，也可以直接集成在电机端盖、散热器出风口位置，不需要额外加装导流结构就能形成稳定的风冷循环，叶片表面的光滑曲面设计也减少了积灰附着的概率，在多粉尘的工业场景下长期运行也不容易因为积灰造成动平衡失衡，降低后期运维的清理频次。整体结构没有冗余的设计特征，所有曲面过渡都服务于气流效率与结构强度的平衡，建模过程中叶片的曲面曲率连续，既满足开模注塑的工艺要求，也能保证批量生产时的尺寸一致性，不需要后续做大量的动平衡校正工序。
