铣床用斜头定位压紧夹具结构

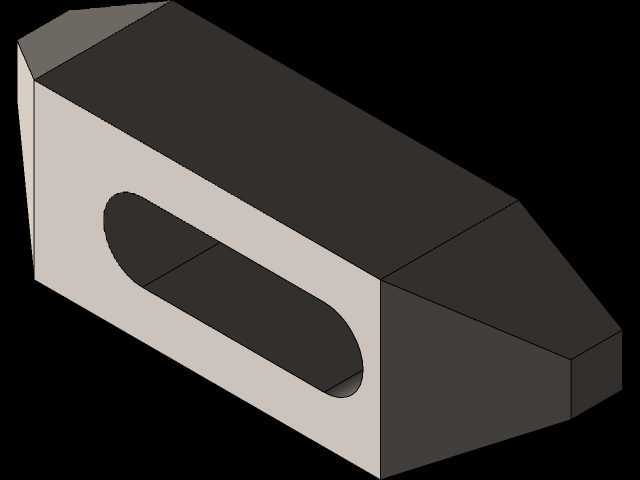

这款铣床配套的压紧定位夹具，主要适配立式铣床、万能摇臂铣床的常规工位装夹需求，在小批量零件铣削、槽口加工、斜面铣削工序中承担工件侧向定位与压紧的作用，可直接安装在铣床工作台的标准T型槽内，配合T型螺栓完成位置固定，无需额外改造工作台接口。从结构设计来看，主体采用长方体基座搭配斜向压紧端头的构型，基座上开设的长圆形腰型孔是安装调节的核心结构，可根据待加工工件的尺寸大小，在腰型孔的行程范围内灵活调整夹具的安装位置，适配不同长宽规格的毛坯件装夹，无需频繁拆卸螺栓即可完成位置微调，能有效减少换产装夹的辅助耗时。斜头的楔形角度经过实际加工场景验证，压紧时端头斜面可与工件侧边的倒角或毛坯面紧密贴合，相比平端压块，能避免压紧过程中工件出现侧向滑移，尤其是在铣削侧向力较大的工况下，楔形结构可提供额外的水平方向分力，抵消铣刀切削带来的横向冲击力，防止工件在加工过程中出现位移导致的尺寸超差。外形尺寸方面，基座的宽度与常规铣床T型槽的间距匹配，安装时不会与相邻工位的夹具产生干涉，整体高度控制在铣床刀具的最低加工行程范围内，不会出现夹具与刀柄、铣刀发生碰撞的问题，端头的斜切角度兼顾了压紧力传导与避让刀具的需求，在加工工件边缘位置时，斜头结构可留出足够的刀具走刀空间，无需额外加长刀具即可完成边缘特征的加工。实际使用场景中，这类夹具常成对布置在工件的两侧，配合工作台面上的固定挡块使用，可完成方形毛坯、条形型材的快速装夹，相比通用机用虎钳，其占用工作台面积更小，可在同一台面上布置更多装夹点位，适配多工件同时加工的批量生产需求，针对异形毛坯的装夹，也可通过调整腰型孔的固定位置，避开毛坯表面的凸起或不规则区域，选择平整的压紧点位，避免装夹变形。设计过程中优先考虑了加工便利性与结构刚性，主体结构无复杂曲面特征，普通铣削设备即可完成本体加工，后期维护时若端头磨损，可直接对斜面进行修磨后继续使用，无需整体更换，能降低工装的维护成本，整体结构无多余的活动零部件，长期使用不易出现卡滞、松动的问题，适合机加工车间的高频次装夹作业场景。
