AtlasV火箭发射支架连接支撑结构

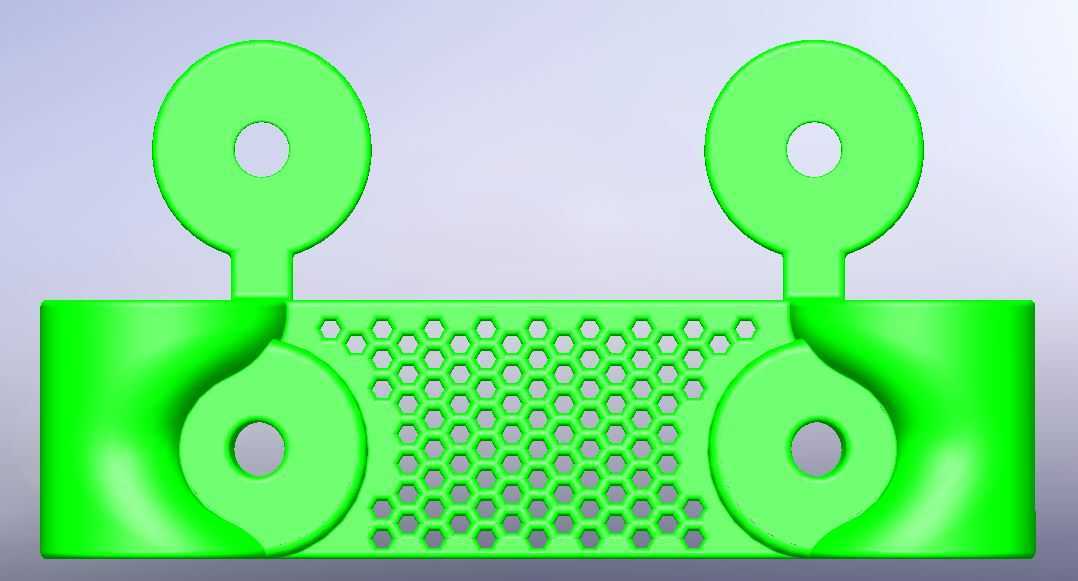

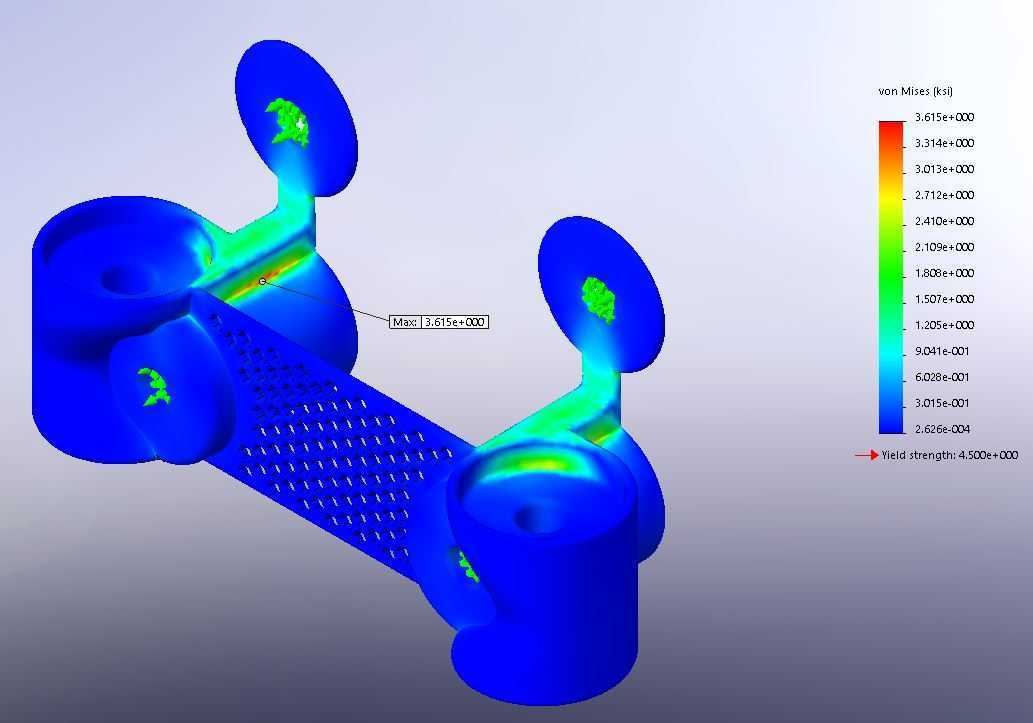

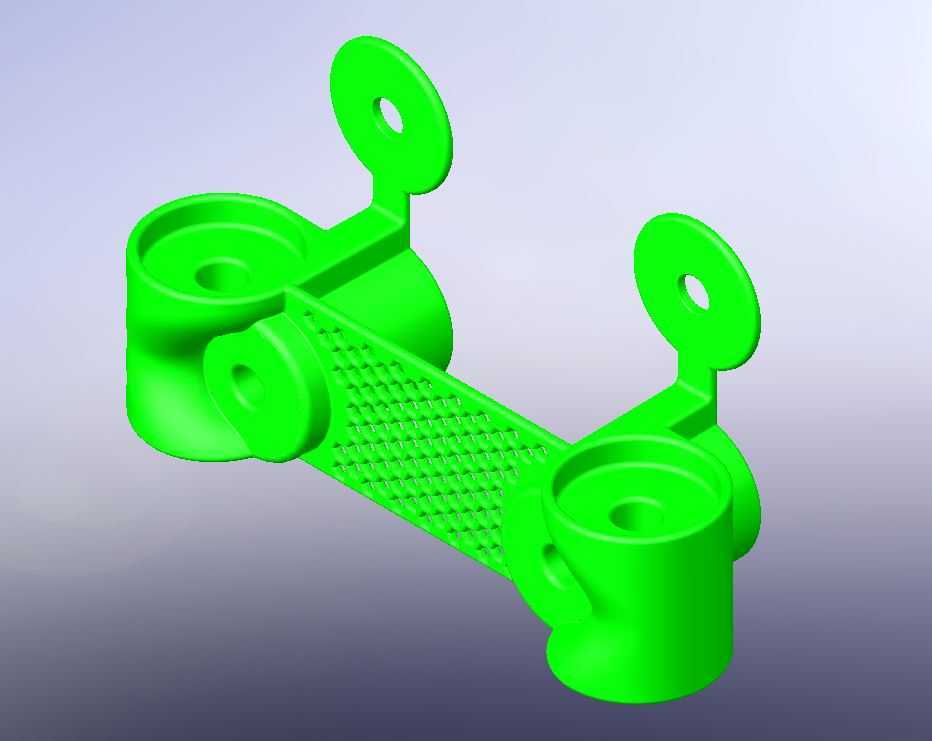

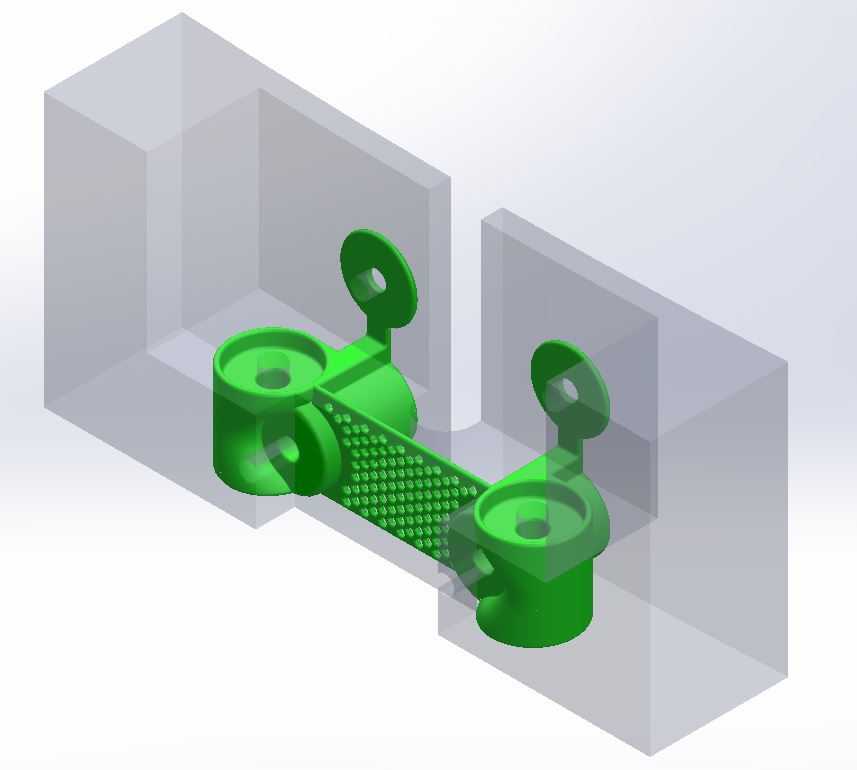

该支撑构件应用于ULA当前Atlas V火箭的发射支撑系统中，作为发射支架与箭体连接部位的核心传力部件，承担发射准备阶段箭体局部载荷传递、发射瞬间冲击载荷缓冲分流的核心作用，在火箭发射流程中，需要在静态待发阶段稳定承托箭体对应部位的重量，同时在点火起飞瞬间，配合周边释放机构完成载荷的平稳卸除，避免局部应力集中对箭体外壳或发射台结构造成损伤。从结构设计来看，构件采用对称式双端筒状安装座布局，两端的筒状结构分别对应发射支架固定端与箭体侧连接端的安装接口，筒座内部设置的沉孔结构可匹配对应规格的连接销轴，保证连接副的同轴度，避免安装后出现偏载磨损。连接两个筒座的主梁表面设置有网格状加强筋结构，这种设计并非出于外观考量，而是在严格控制构件整体重量的前提下，最大化提升主梁的抗弯、抗扭截面模量，应对发射过程中可能出现的多方向复合载荷。主梁两端向上延伸的带孔耳片结构，用于安装辅助定位的保险销或状态检测传感器支架，耳片上的通孔经过同轴度公差优化，可保证辅助构件安装后无装配间隙，避免发射振动环境下出现连接件松脱的问题。从安装边界来看，两端筒座的同轴度公差控制在0.02mm范围内，耳片安装孔与主梁基准面的垂直度公差不大于0.03mm，可保证现场安装时无需额外修配即可完成对接，适配发射台现有接口尺寸，不需要对原有发射支架结构进行改造。构件整体的应力分布经过仿真优化，在额定承载工况下，最大应力出现在筒座与主梁的过渡圆角位置，该位置特意做了加大圆角处理，避免应力集中导致的疲劳损伤，网格筋的排布方向与主应力传递方向完全一致，可在不增加壁厚的前提下将结构刚度提升40%以上，同时将构件重量控制在合理区间，降低发射系统的整体死重。在实际使用场景中，该构件需要耐受发射时的高温燃气冲刷、振动冲击以及户外待发阶段的温湿度变化，因此结构设计时特意避免了封闭空腔结构，防止温度变化导致的腔体内外压差引发结构变形，所有棱角位置均做了倒钝处理，避免安装过程中划伤操作人员或损伤箭体表面的防护涂层。
