火箭ULA连接支架结构件

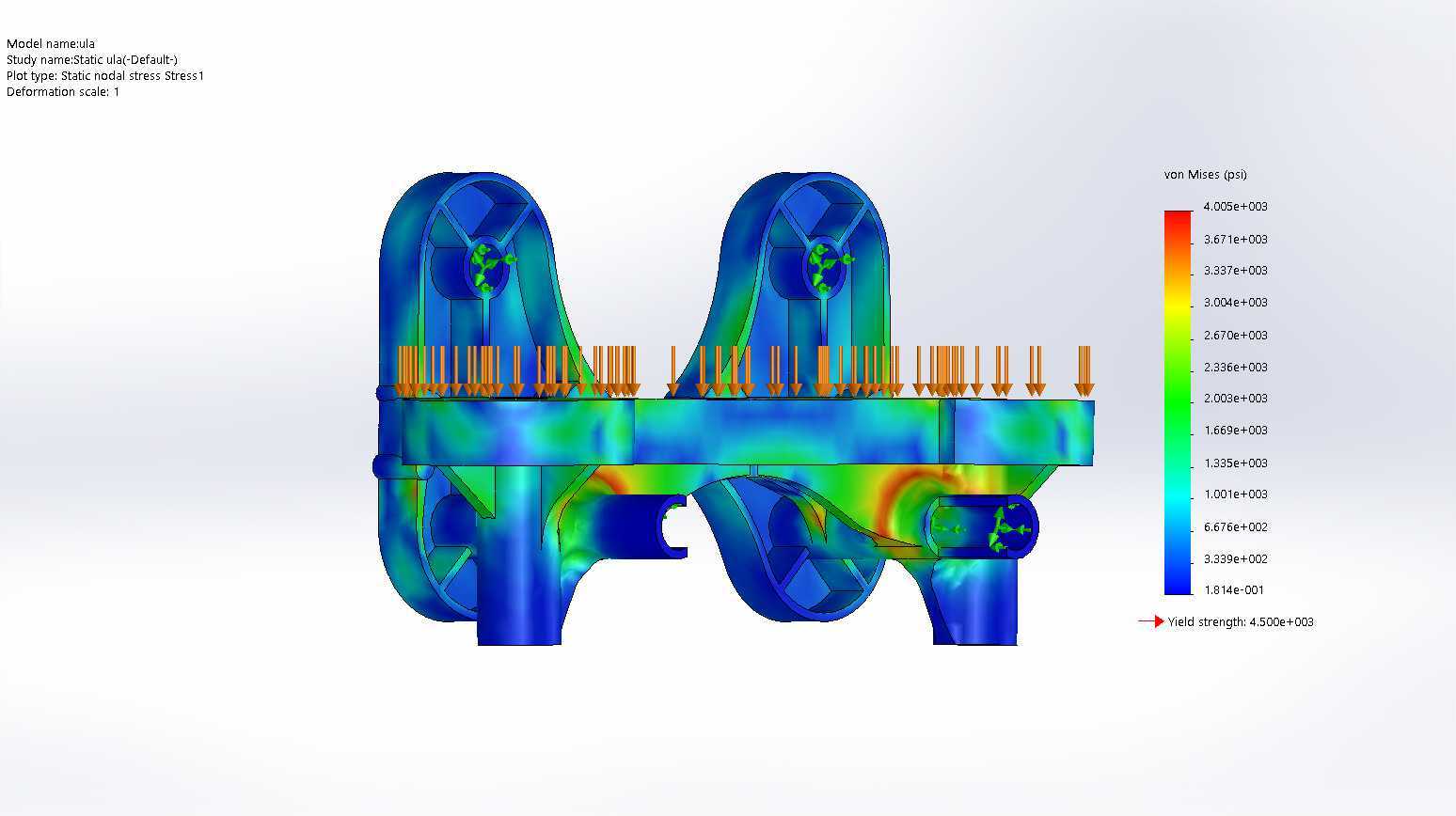

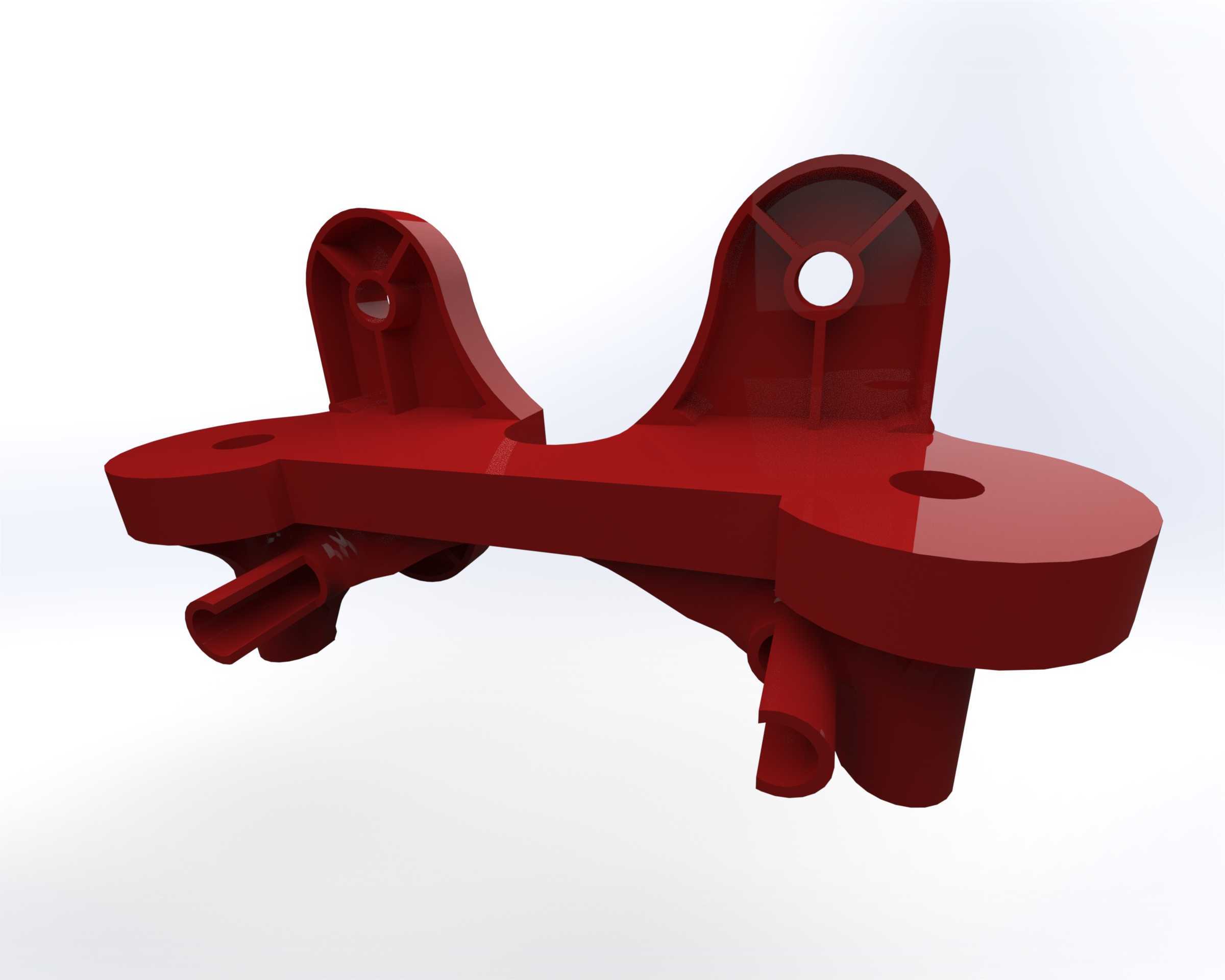

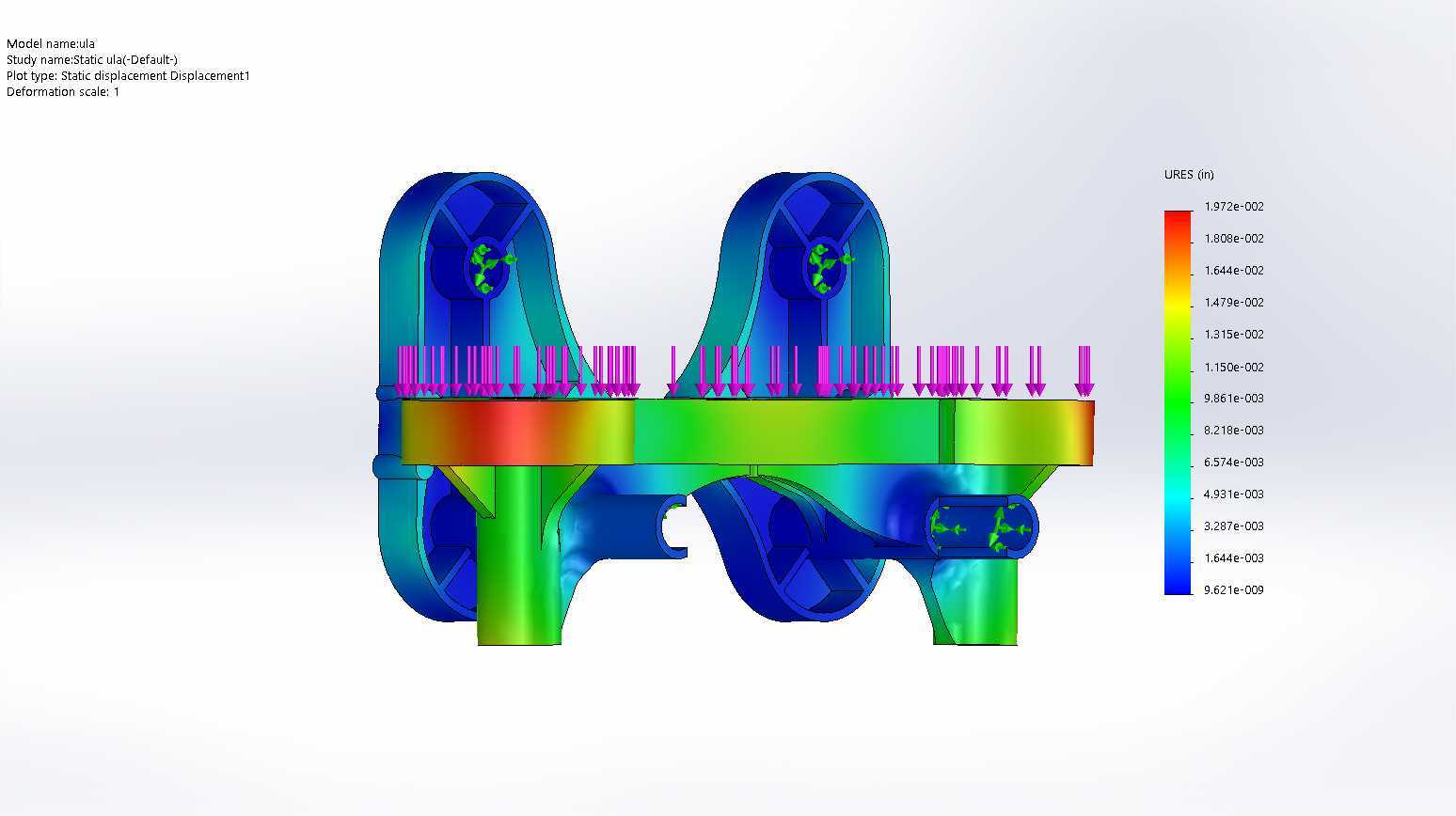

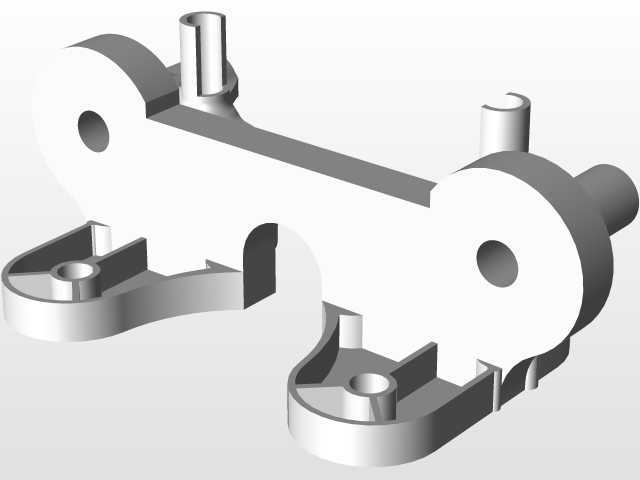

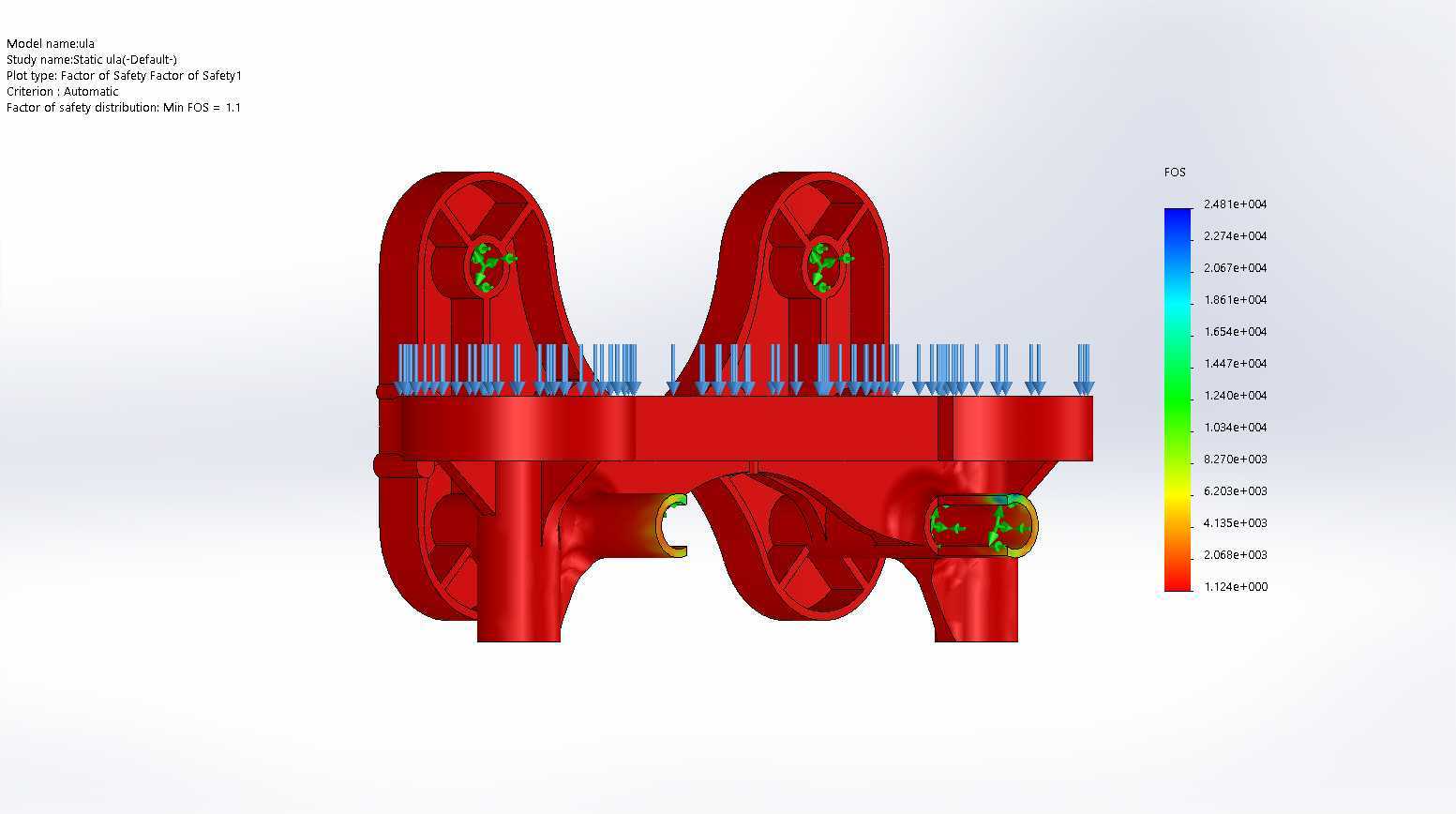

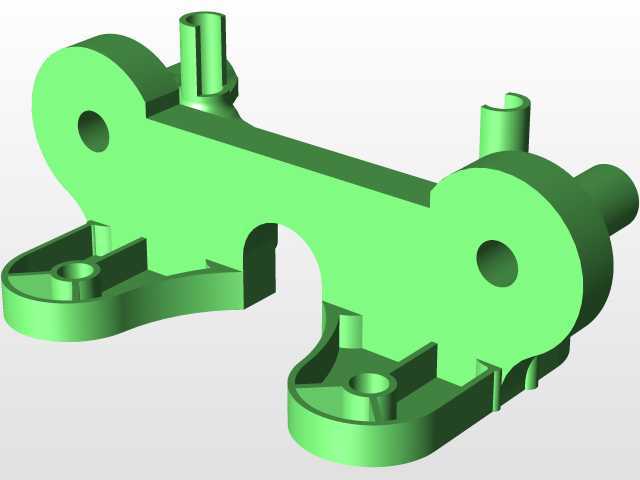

该结构件属于航天发射配套的刚性连接承载部件，主要应用于火箭箭体内部管线与辅助模块的安装固定场景，承担发射阶段振动工况下的载荷传递与部件定位功能，可适配ULA系列火箭箭上辅助系统的安装需求，在箭体总装环节作为辅助安装载体，为周边管路、电气接插件提供稳定的安装基准，避免飞行过程中部件移位引发的系统故障。从结构设计来看，整体采用一体化铣削成型思路，主体为长条形承载梁结构，两端设置带通孔的圆形铰接座，可通过销轴实现与箭体主承力结构的铰接固定，铰接孔的位置度公差控制在0.02mm以内，保证安装后无额外装配应力。梁体上分布的三个凸起圆柱凸台为定位销座，用于对接待固定模块的定位孔，实现快速装配定位，凸台端面预留的安装孔可通过紧固件完成模块锁紧。梁体下部延伸出的两个带沉孔的安装支脚，可贴合箭体内壁的安装面，沉孔结构可将紧固件头部完全埋入支脚内部，避免突出部分干涉周边管线排布。设计过程中充分考虑了航天场景的轻量化要求，在梁体非承载区域做了挖空减重处理，在保证整体结构刚度满足过载要求的前提下，尽可能降低部件自重，挖空区域的过渡圆角全部做了R2以上的圆弧处理，避免应力集中在振动工况下引发疲劳断裂。部件的安装边界需注意，两端铰接座的中心距为核心安装尺寸，安装时需保证两个铰接孔的同轴度误差不超过0.03mm，下部支脚的安装面与铰接孔中心的平行度公差需控制在0.05mm以内，三个定位凸台的端面需处于同一平面，平面度误差不超过0.02mm，避免安装后模块出现倾斜。实际使用中，该部件可承受发射阶段最大15g的轴向过载与8g的横向振动载荷，材料选用高强度铝合金，表面做硬质阳极氧化处理，兼顾耐腐蚀与耐磨性能，可适应箭体内部的温湿度变化环境，不会因环境因素出现尺寸形变影响装配精度。梁体的截面采用变厚度设计，承载区域壁厚为4mm，非承载的减重区域壁厚为2mm，在刚度与重量之间取得最优平衡，所有棱边均做了倒钝处理，避免装配过程中划伤操作人员或损坏周边线缆绝缘层。
