航空涡轮喷气式发动机外观结构设计

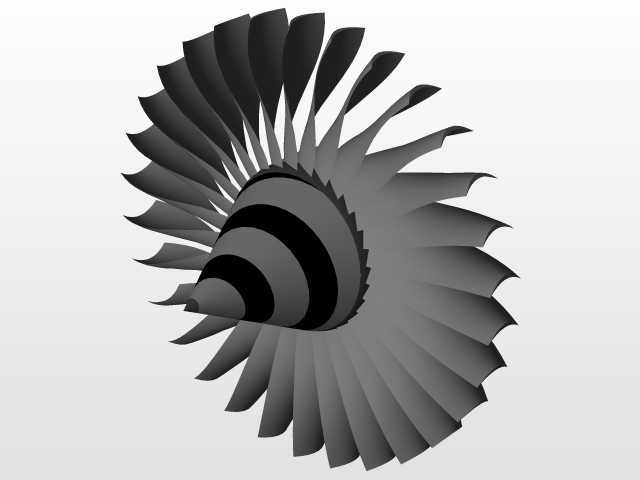

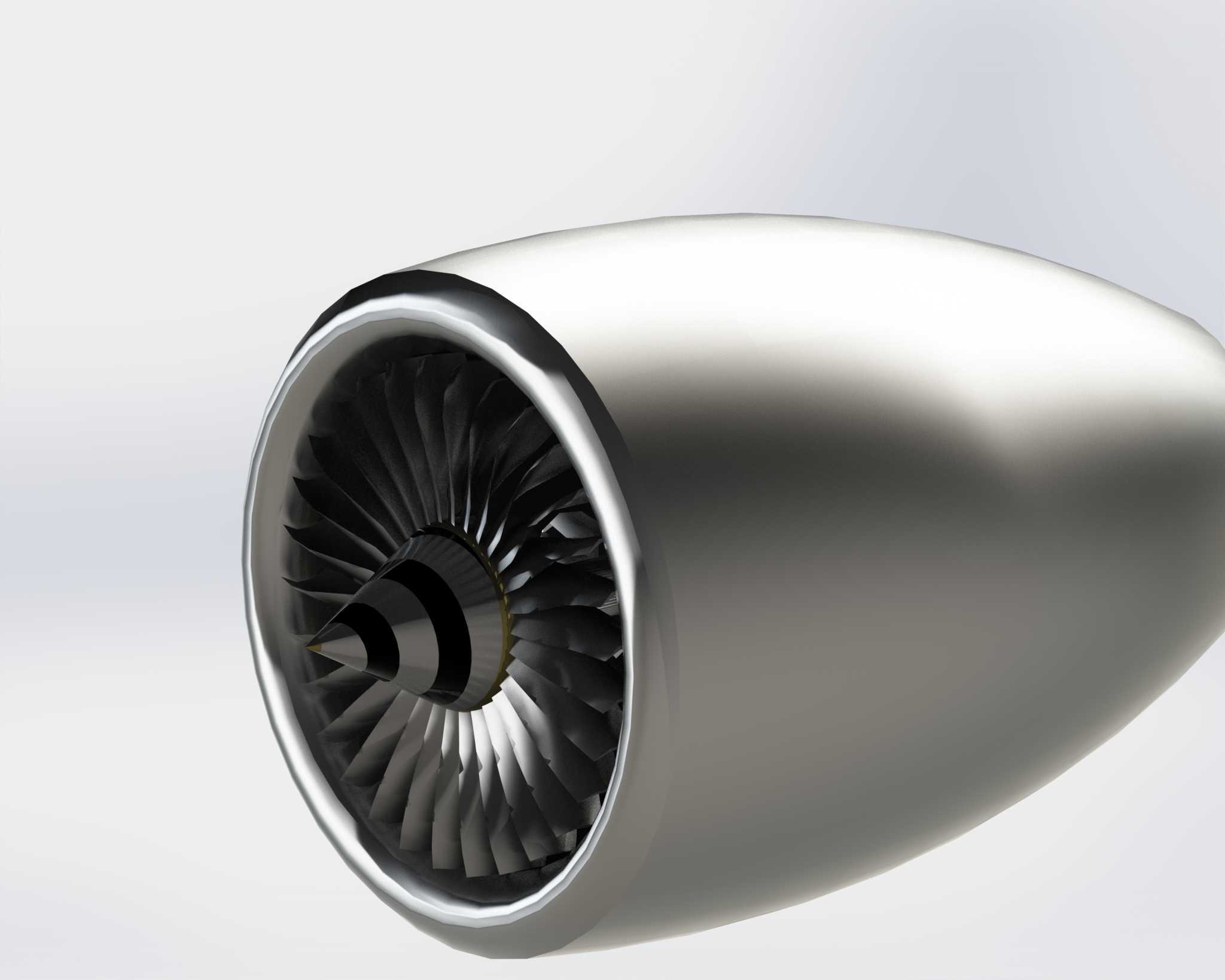

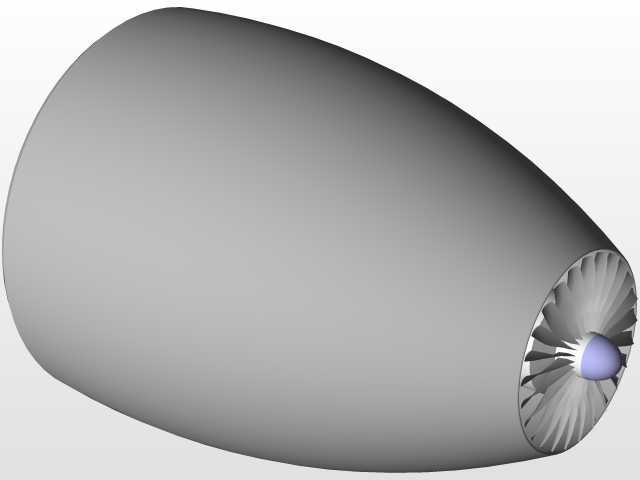

该模型还原了航空涡轮喷气发动机的核心外部结构与前端进气段特征，可用于航空动力类教学演示、飞行器配套结构选型参考、航空类科普展项的结构展示场景。从实际工程应用来看，这类动力装置是固定翼喷气式飞行器的核心动力来源，前端进气道的流线型外罩直接决定进气效率，直接影响压气机段的气流稳定性，建模过程中优先保证了进气唇口的圆弧过渡曲率，避免气流在唇口位置产生分离涡流，匹配亚音速飞行状态下的进气需求。模型完整呈现了前端风扇段的叶片排布特征，每一片叶片的安装角、叶型扭转角度都参考实际小涵道比涡喷发动机的参数设置，叶片与机匣之间保留了合理的叶尖间隙，既还原了真实结构的装配边界，也能直观展示风扇段的气流导入逻辑。从安装边界来看，该模型还原的发动机段最大外径集中在进气机匣位置，整体呈流线型纺锤状，从进气唇口向后段逐渐平滑收窄，匹配飞行器机翼或机身吊舱的安装空间要求，外表面没有多余的突出结构，所有管路与附件的安装位都整合在机匣内部的预留空间里，保证外部气动外形的完整性。设计过程中优先保证了气动外形的连续性，所有曲面都做了G2连续过渡，没有出现曲率突变的折角，避免在仿真演示时出现不符合实际气动规律的结构问题。进气锥的锥角设置匹配前端风扇的进气导向需求，能够让来流均匀导入风扇叶片通道，减少进气紊流对压气机工作效率的影响。机匣部分的壁厚参考实际航空发动机的机匣设计比例，保留了足够的结构强度冗余，同时还原了机匣分段连接的法兰结构特征，能够直观展示发动机的模块化装配逻辑。这类模型在结构设计工作中，可作为飞行器动力舱布局设计的占位参考，帮助设计人员快速匹配动力段的安装空间，核对进气道与机身结构的干涉边界，也可用于航空类职业教育的结构认知教学，让学习者直观理解涡喷发动机前端段的结构组成与各部件的功能逻辑，不需要拆解复杂的内部核心机结构就能快速掌握外部气动外形的设计要点。
