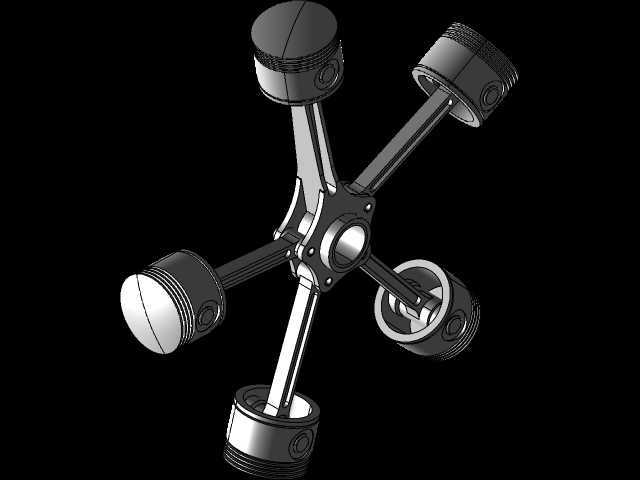

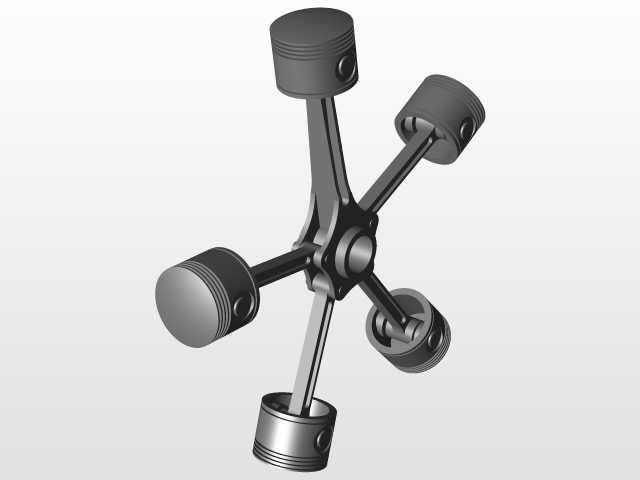

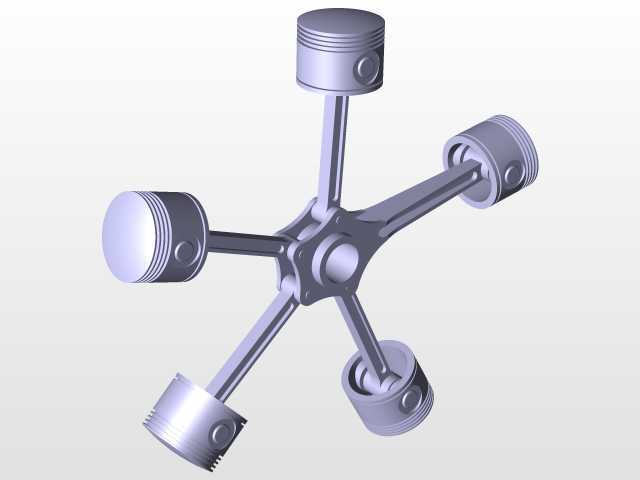

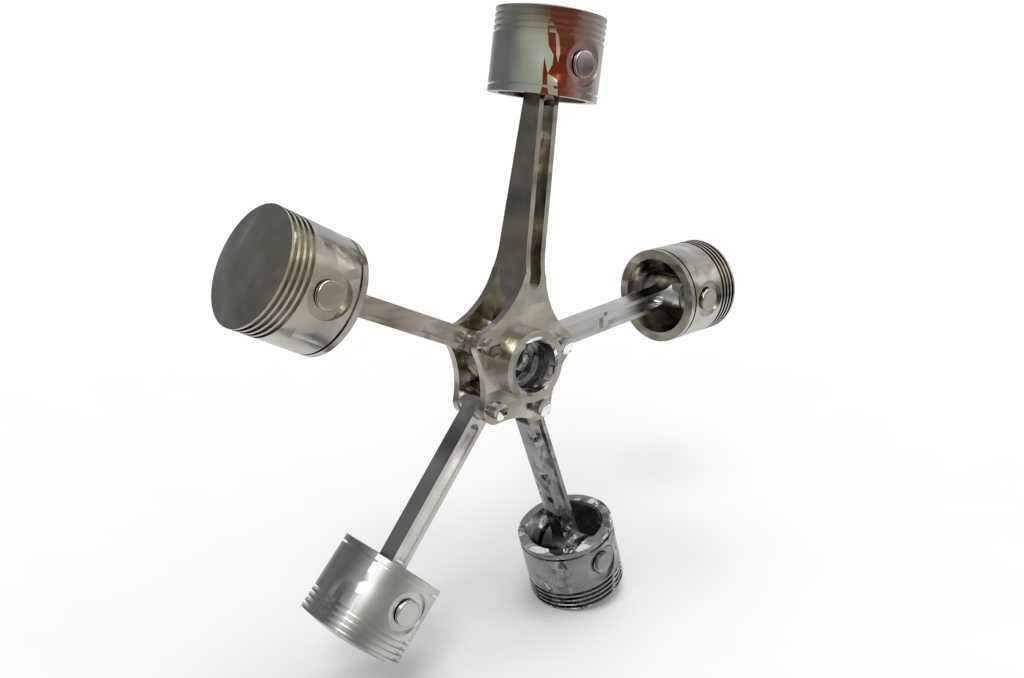

星型排布活塞连杆航空动力组件结构

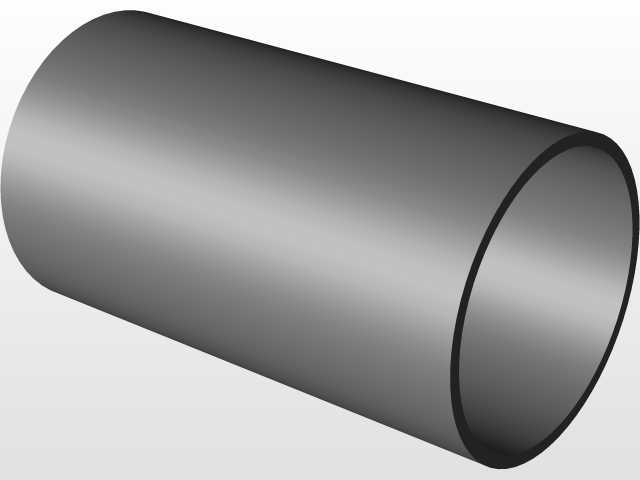

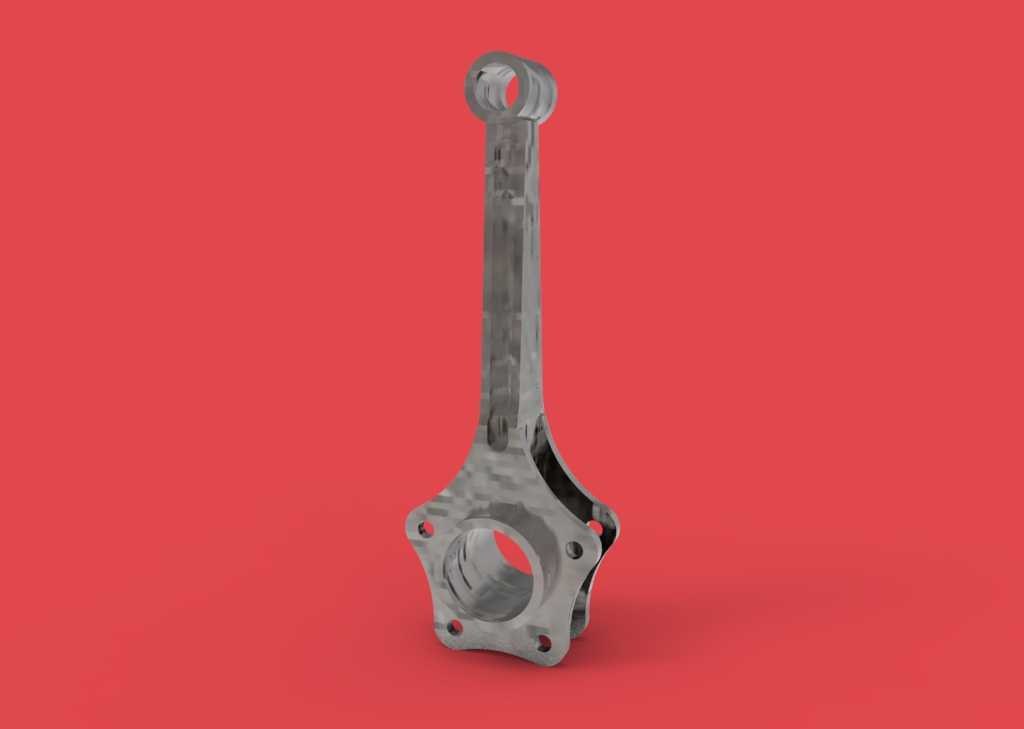

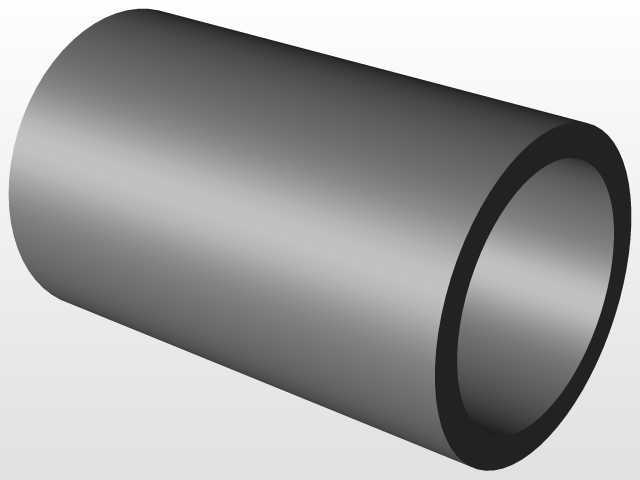

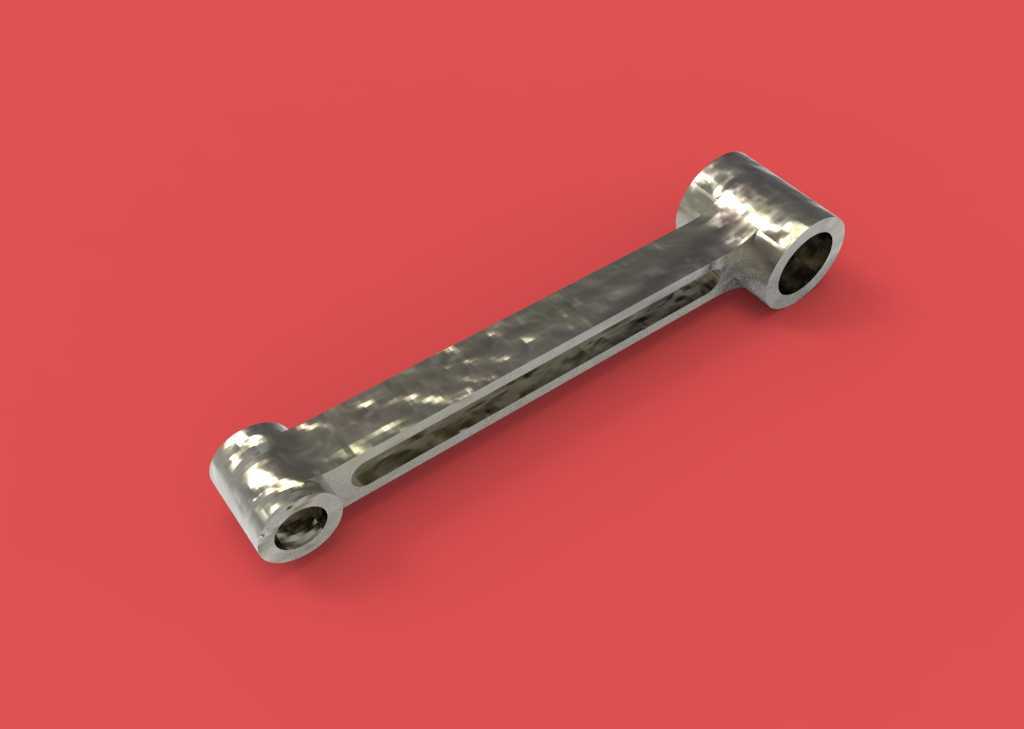

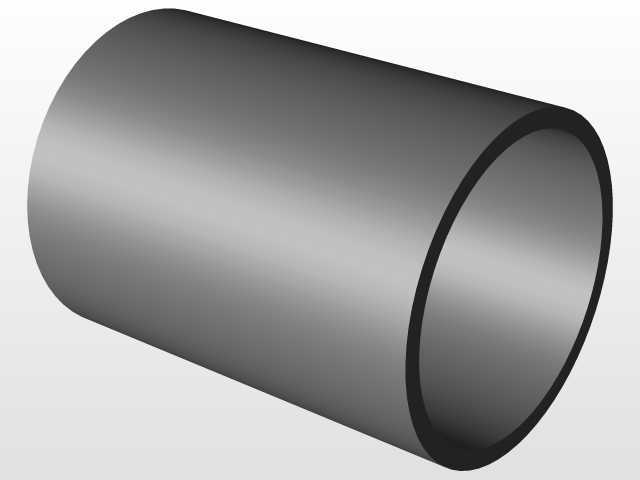

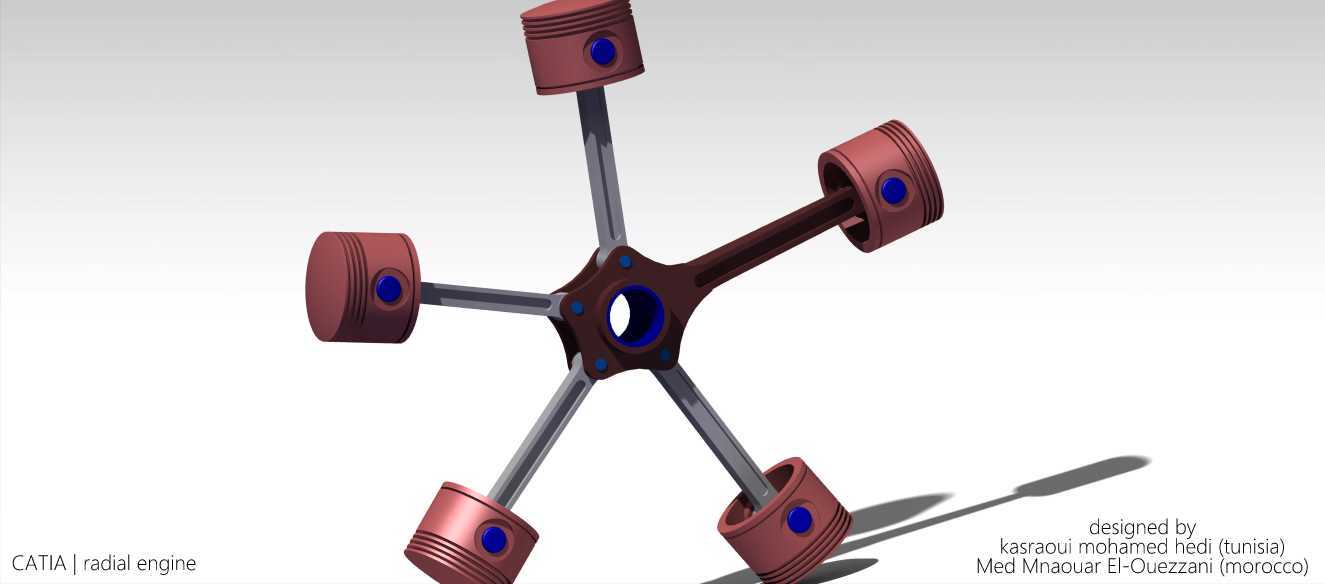

这类径向排布的活塞连杆组件，是轻型通航飞机、早期螺旋桨战机动力单元的核心运动结构，相比直列、V型动力排布，径向结构可以在更小的机头迎风截面内布置更多做功气缸，单圈排布即可实现5个及以上气缸的做功输出，曲轴长度更短，整机轴向尺寸紧凑，非常适配螺旋桨前置的轻型飞行器布局，能大幅缩短动力段的机身长度，降低整机结构重量。从结构设计逻辑来看，该组件采用中心曲柄销统一承接所有连杆的布局，所有活塞的做功行程沿圆周方向均匀错开，做功间隔角更小，动力输出的平顺性远优于同缸数的直列结构，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力，对于自重控制严苛的航空场景来说，能有效减少无效配重带来的载荷浪费。每个活塞与连杆的铰接位置都采用浮动销设计，活塞裙部预留了足够的热膨胀间隙，适配高空低温环境下启动、大推力爬升时的部件温差形变，避免高温工况下出现活塞卡缸的故障。连杆采用工字型截面的锻造结构，在保证抗拉、抗扭强度的前提下尽可能削减往复运动件的质量，降低曲轴运转时的惯性载荷。安装边界上，该组件的所有活塞外圆面处于同一圆柱截面上，适配的气缸套可以沿机匣圆周方向均匀安装，机匣不需要预留额外的偏置安装空间，中心曲轴的输出端可以直接连接螺旋桨减速机构，不需要额外加装动力换向结构，传动路径更短，机械效率更高。实际使用场景中，这类结构的动力单元维护可达性更好，单个气缸出现故障时可以直接在机上完成火花塞、活塞环的更换，不需要拆解整个动力段，非常适配通航领域野外简易机场的维护条件。设计建模过程中需要重点关注各连杆在曲柄销上的排布间隙，避免不同连杆在曲轴转动到不同角度时出现运动干涉，同时要核算每个活塞的行程一致性，保证各缸压缩比偏差控制在合理区间，避免出现单缸做功异常导致的整机振动超标。活塞环槽的位置、活塞销孔的同轴度都需要严格匹配航空活塞动力的设计规范，保证高转速运转下的密封性能，减少机油窜入燃烧室的概率，提升动力单元的翻修间隔周期。
