汽轮机涡轮叶轮精密结构设计

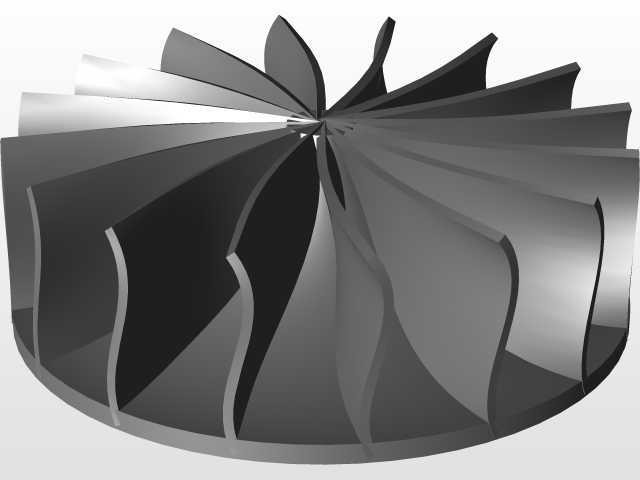

该涡轮叶轮作为汽轮机核心做功部件，主要应用于火力发电、工业驱动类汽轮机组、中小型分布式能源透平设备中，承担着将高温高压蒸汽的热能转化为旋转机械能的核心功能，是决定整套汽轮机组热效率与运行稳定性的关键结构件。从结构设计逻辑来看，该叶轮采用整体铣制的结构形式，叶片沿轮毂周向均匀排布，每片叶片的型线均经过气动优化设计，叶身从根部到顶部存在连续的扭角变化，能够适配蒸汽沿叶高方向的流速与压力梯度变化，减少气流在叶道内的二次流损失，提升通流效率。叶片前缘做了圆弧钝化处理，可降低蒸汽中携带的微小杂质颗粒对叶身的冲蚀磨损，延长部件的连续运行周期；叶根与轮毂采用一体化过渡结构，不存在装配式叶根的装配间隙，既避免了高温工况下的间隙漏汽损失，也消除了装配应力集中点，提升了整体结构的抗疲劳强度。在安装边界设计上，叶轮中心设置有与主轴配合的定位轴孔，孔内预留有键槽结构，可通过平键实现与主轴的周向固定，传递额定工况下的输出扭矩；轮毂端面设计有均匀分布的螺栓孔位，可与相邻级的叶轮或者主轴轴肩实现轴向锁紧，保证高速旋转下的轴向定位精度，避免运行过程中出现轴向窜动。叶轮的轮盘部分采用等强度设计思路，从轮毂中心到轮缘位置的厚度呈渐变趋势，既能够承受叶片高速旋转产生的离心拉应力，也能平衡蒸汽作用在叶身上的轴向推力，减少主轴推力轴承的负载。叶道之间的流道表面做了平滑过渡处理，不存在突兀的折角或者凸台，能够让蒸汽在流道内顺畅转向，将蒸汽的焓降充分转化为推动叶轮旋转的动能，在设计工况下可保证气流出口角与下一级导叶的进气角度精准匹配，减少级间流动损失。这类整体式涡轮叶轮相比装配式叶轮，更适用于高转速、高参数的运行工况，在中小型工业汽轮机、燃气轮机的膨胀端也有同结构的应用，建模过程中需要重点保证叶片型线的连续性、轮盘与叶根过渡位置的圆角处理，避免应力集中导致的结构失效，同时要严格控制整体的动平衡精度，确保在额定转速下运行时振动值控制在允许范围内。
