六缸星型径向活塞发动机装配结构

　　在轻型通航飞机、早期装甲车辆、小型固定式动力机组的动力选型场景中，径向发动机凭借其紧凑的星型布局、优异的风冷散热效率，曾是小功率高功率密度动力段的主流方案之一，这套三维装配结构完整还原了六缸径向发动机的核心运动副配合关系，可直接用于动力总成的运动仿真、结构干涉校验以及教学演示场景。从实际功能逻辑来看，这套结构的核心是通过周向均布的六个活塞组件，将燃油燃烧产生的直线往复推力，通过连杆机构汇总到中心曲柄轴上，最终转化为旋转扭矩输出，相比直列或者V型发动机布局，径向布置的所有气缸都能直接暴露在迎面气流中，不需要设计复杂的水冷夹套与循环管路，在低空空域低温大流量气流的工况下，散热冗余度更高，

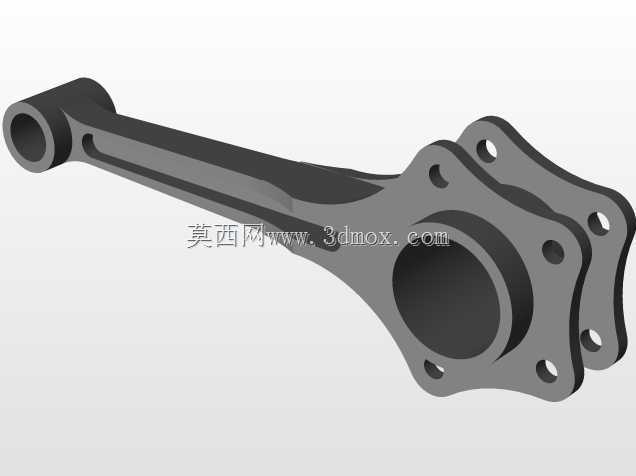

　　同时因为所有活塞的往复惯性力可以在周向实现部分自平衡，曲轴的配重块设计可以做得更紧凑，整机的功重比表现优于同排量的直列机型。在设计思路的落地层面，这套结构首先确定了中心曲柄的偏心距参数，以此为基准推导六个连杆的长度、活塞销的安装位置，以及每个气缸的中心轴线夹角——六个气缸沿曲柄回转中心呈60度周向均布，每个气缸的安装端面都和中心曲轴的回转轴线保持垂直，保证活塞在缸套内运动时不会出现偏磨，连杆采用了分叉式主副连杆结构？不对，这套六缸径向结构采用的是整体关节式连杆设计，一个主连杆直接和曲柄销连接，其余五个连杆通过铰接关节连接在主连杆的大端凸缘上，这种设计可以避免多连杆并列布置导致的曲轴轴向尺寸过长问题，

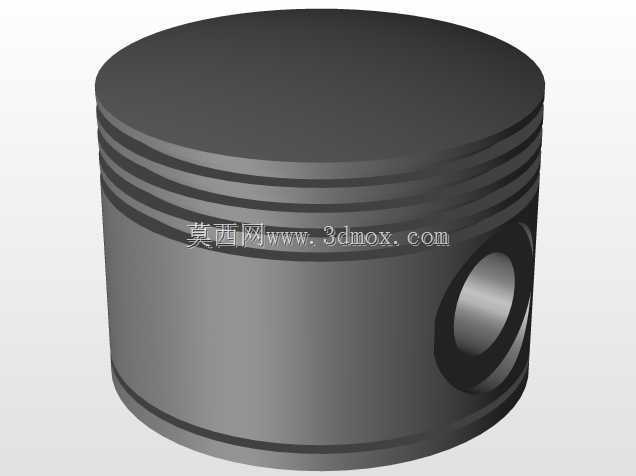

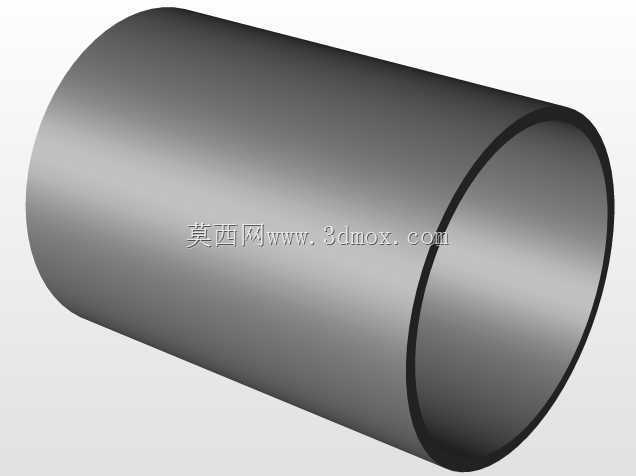

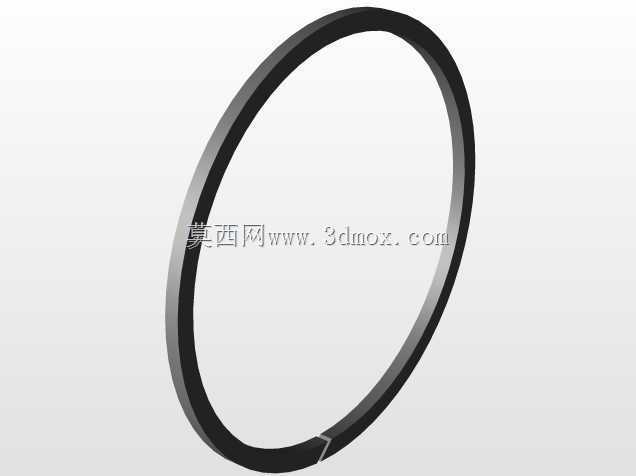

　　进一步压缩整机的径向与轴向尺寸边界。从安装边界来看，整机的最大外轮廓由六个活塞处于上止点时的缸套外沿决定，中心曲轴的输出端预留了标准的法兰连接接口，可以直接匹配螺旋桨、变速箱输入轴或者其他负载连接结构，缸体的安装支脚设计在中心机匣的下沿三个均布位置，安装孔位的同轴度公差控制在0.02mm以内，保证装机后曲轴的回转中心和负载输入中心完全对中，避免运转时出现附加弯矩导致的轴系疲劳损坏。在细节结构设计上，每个活塞的头部都设计了两道气环和一道油环的安装槽，活塞销采用全浮式设计，两端用卡簧限位，保证活塞在往复运动时的受力均匀，缸套和中心机匣的连接采用止口定位加螺栓紧固的方式，止口的配合公差选H7/h6，既保证装配时的定位精度，

　　也能承受燃烧做功时的爆发压力冲击，不会出现缸套移位的问题。这套装配结构在建模时已经完成了所有运动副的约束添加，转动曲轴时可以直观看到六个活塞按照固定的相位差依次完成进气、压缩、做功、排气的冲程循环，不存在运动干涉问题，对于需要做径向发动机结构改进、或者做小型动力单元选型验证的结构工程师来说，可以直接在这个装配基础上调整缸径、冲程、偏心距等参数，快速迭代出不同功率等级的径向发动机方案，不需要从零开始搭建基础运动结构，能大幅缩短前期方案设计的周期。需要注意的是，这类径向发动机因为缸体呈星型布置，整机的径向尺寸比同排量的直列发动机更大，在装机时需要预留足够的径向安装空间，尤其是在搭载在轻型飞行器上时，要保证整流罩的内轮廓和缸体散热片之间留有足够的通风间隙，避免散热气流受阻导致的缸温过高问题，另外因为主连杆需要承载其余五个连杆传递的冲击力，主连杆大端的铰接部位需要做强化处理，建模时已经在铰接孔位置做了加强筋结构，避免高转速工况下出现连杆断裂的故障。
