扶手管双向滑动锁紧夹持固定结构

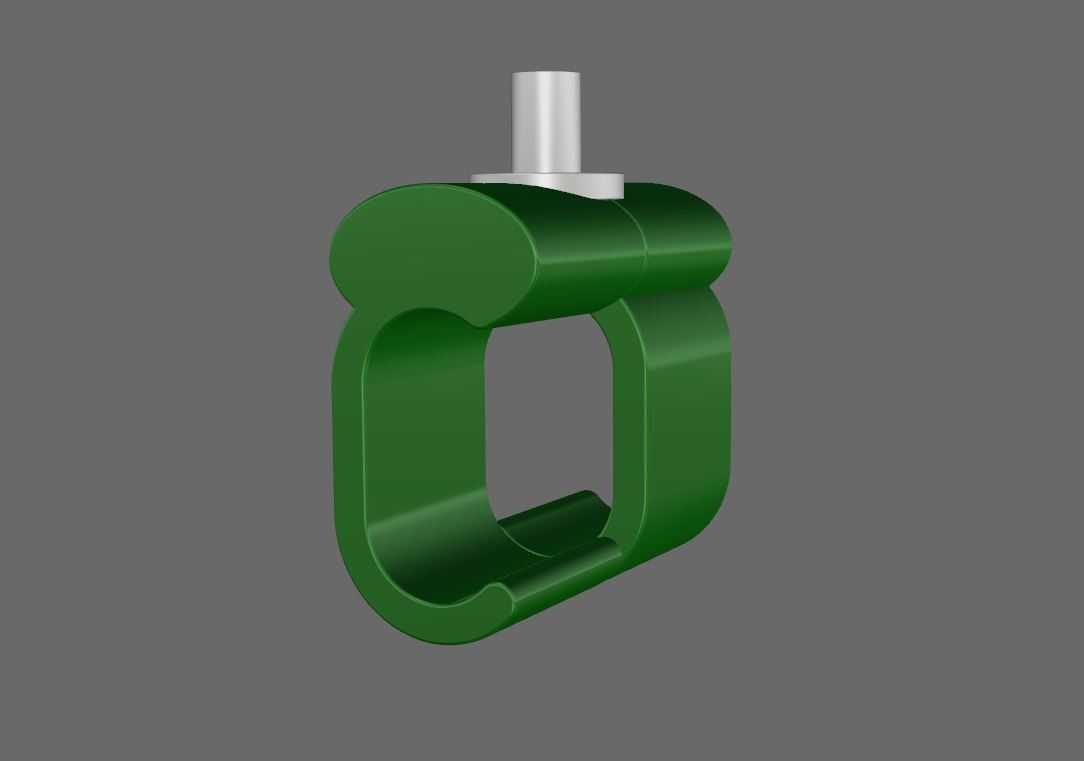

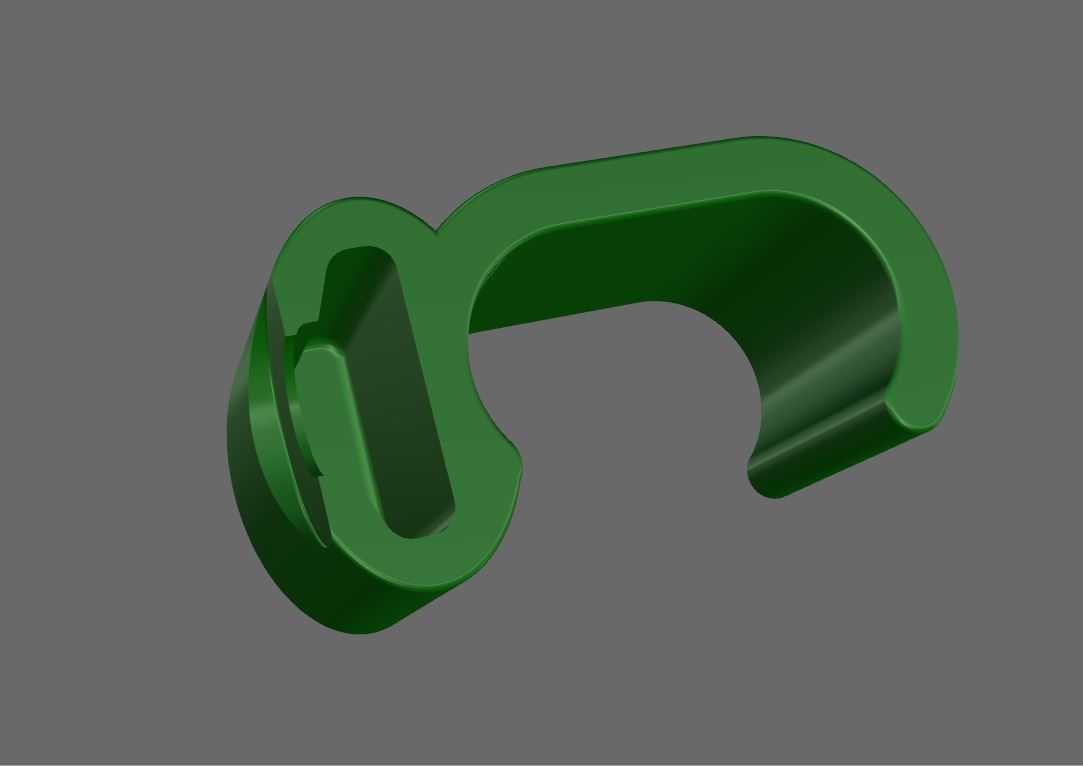

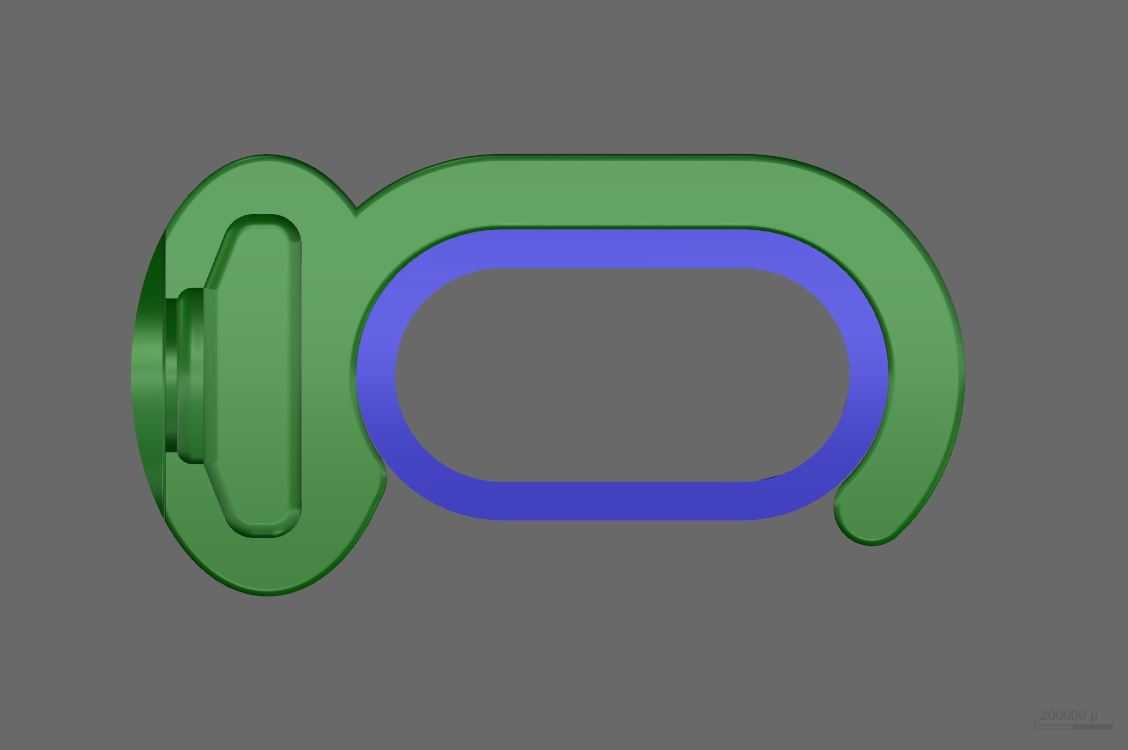

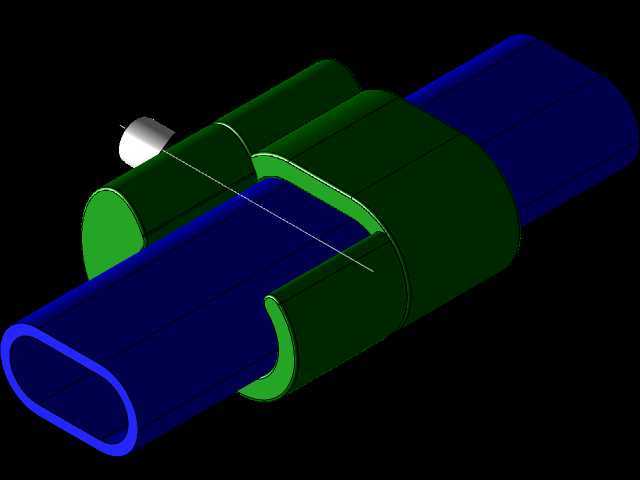

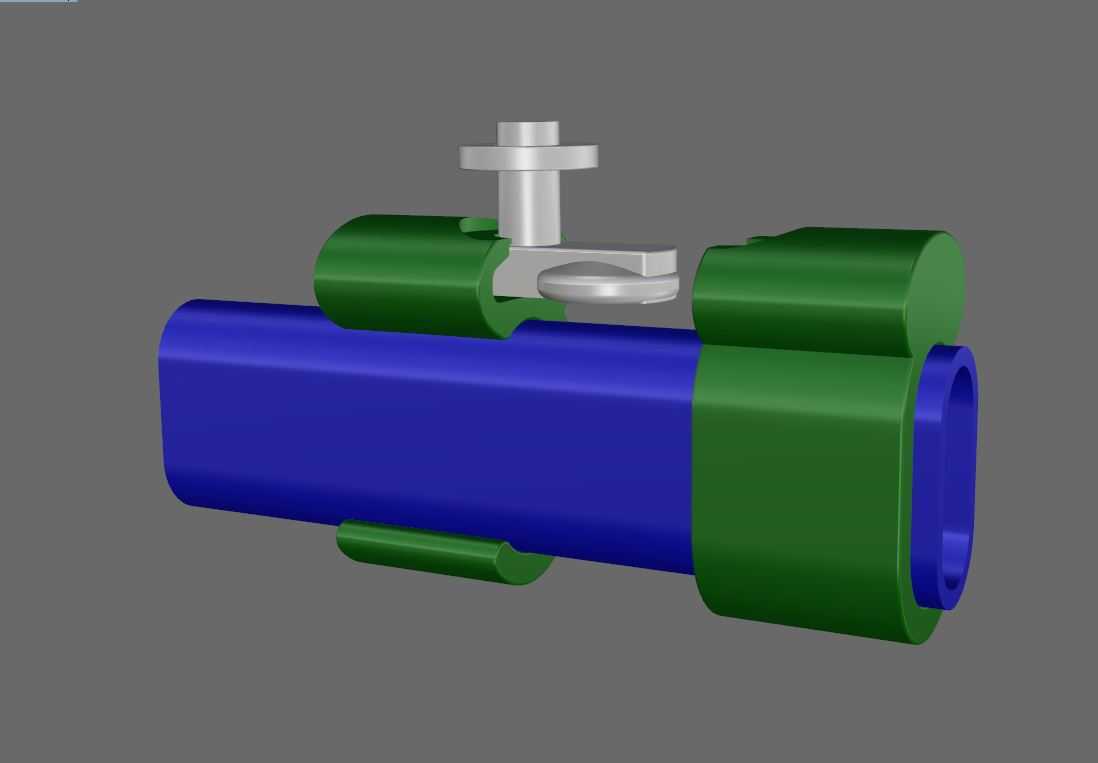

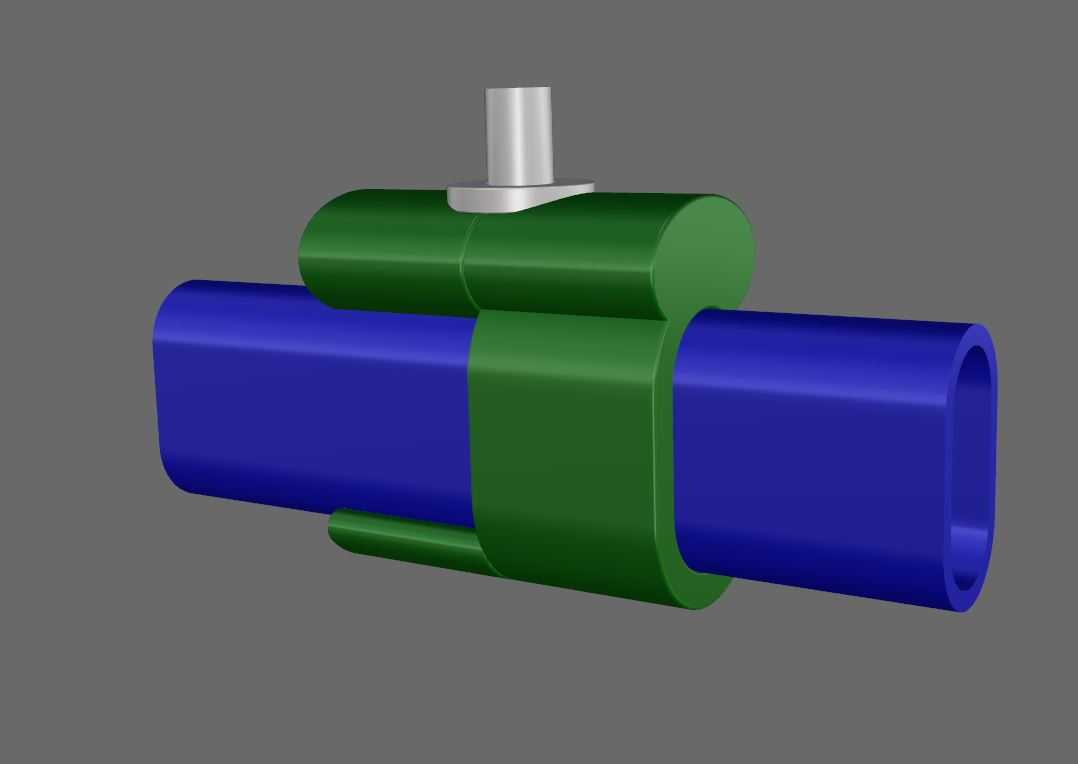

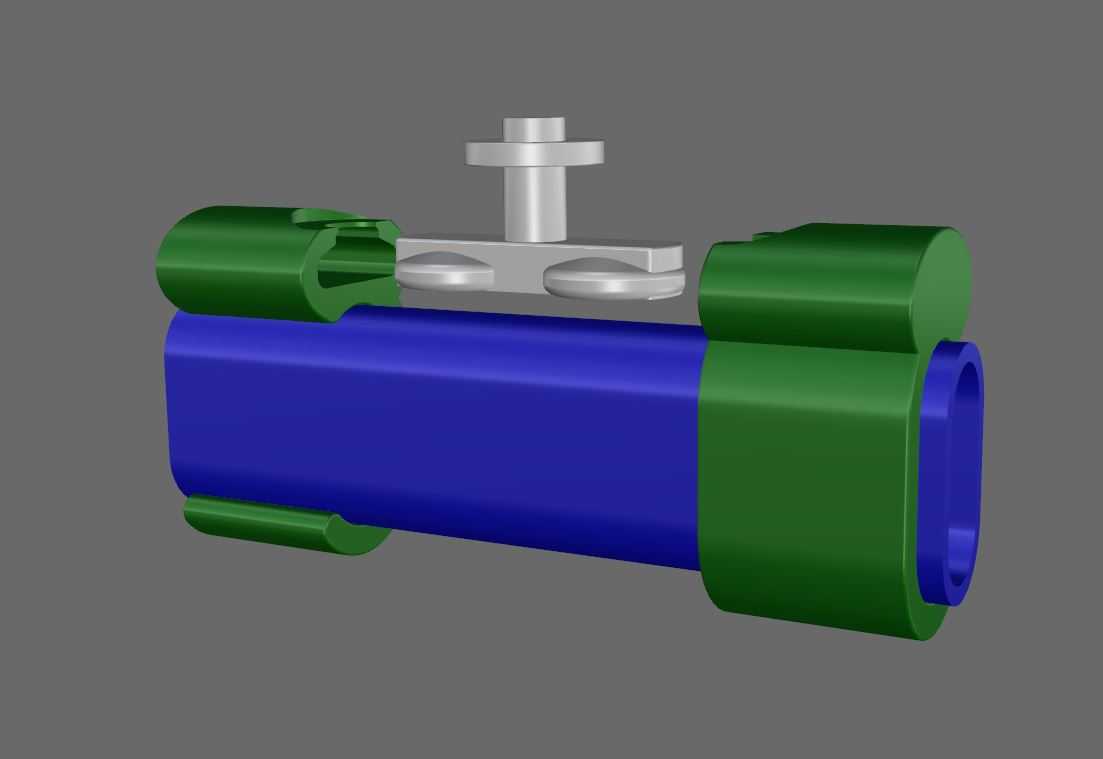

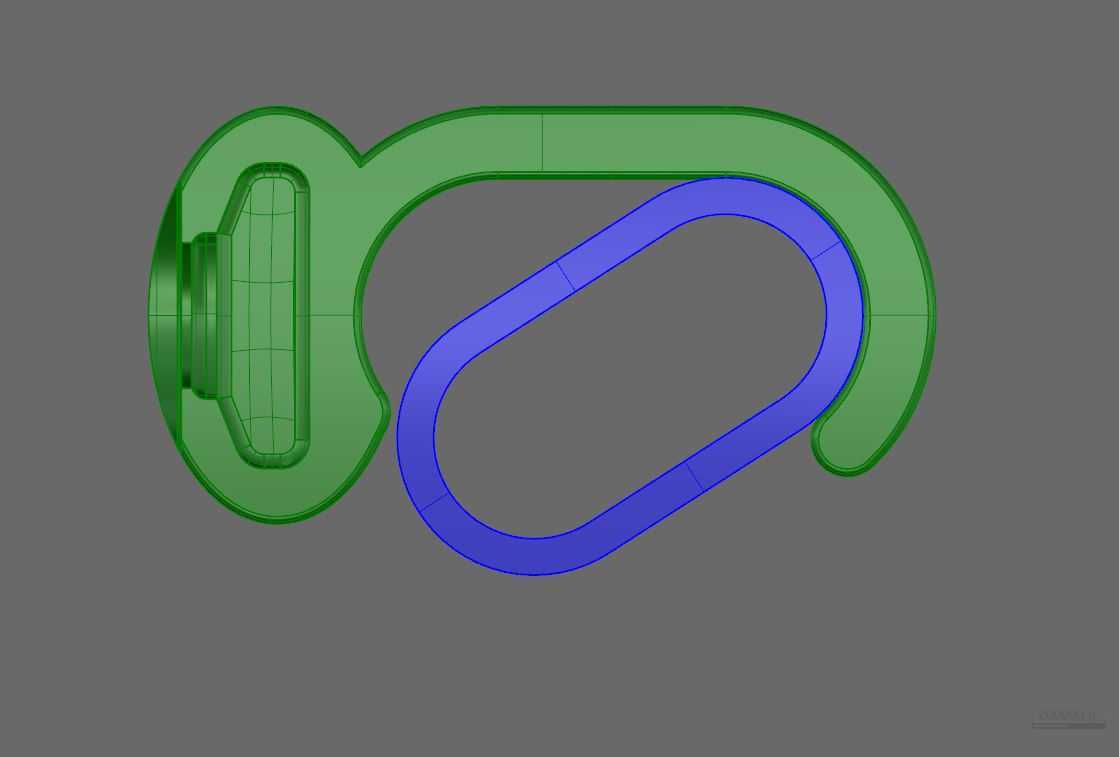

该夹持结构主要应用于模块化扶手系统的快速装配场景，常见于工业设备操作护栏、康复辅助器具、户外休闲设施的杆件连接环节，替代传统开槽式L形轨道夹的弱连接方案，解决原有结构中螺柱外露易磕碰、塑料轨道受力易开裂的实际问题。结构整体采用对称式分体夹座设计，夹座内侧设置与圆管外径匹配的弧形贴合面，夹座上部预留滑动让位槽，无需在杆件上提前加工定位孔或开槽，装配时可直接将两个夹座沿扶手圆管的径向滑入，滑动至预设安装位置后，将T形锁紧螺栓从两个夹座的上部让位槽处横向穿入，螺栓底部的圆盘形限位台可完全嵌入夹座的让位沉槽内，避免螺栓随螺母转动发生跟转。夹座的下部设置弧形钩状限位结构，当夹座滑动到螺柱安装位时，钩状结构可勾住扶手圆管的下半圆弧面，此时夹座上部的让位槽刚好对准锁紧螺柱的安装轴线，无需额外扶持即可完成预定位，降低单人装配时的对位难度。夹座与圆管的贴合面做了微弧度适配处理，当锁紧螺母逐步拧紧时，夹座的弧形面会均匀包裹圆管外壁，夹紧力沿圆周方向分散传递，不会出现传统单侧顶丝结构造成的圆管局部凹陷、夹痕过深的问题，同时可适配外径公差在±0.5mm范围内的常规圆管，降低杆件来料的精度要求。两个夹座采用完全一致的结构设计，注塑或机加工时仅需一套模具或加工程序即可完成生产，减少零件种类的同时降低备件库存压力，装配完成后整体结构的锁紧螺栓完全隐藏在夹座上部的防护槽内，无外露尖锐边角，避免人员通行时发生剐蹭。安装边界方面，夹座的最大外轮廓宽度不超过所夹持圆管直径的1.8倍，沿圆管轴向的占用长度仅为圆管直径的1.2倍，在多组夹座并排安装时不会发生空间干涉，夹座上部的锁紧操作位预留了标准扳手的操作空间，无需特殊工装即可完成锁紧与松脱操作，后期调整扶手位置时仅需松开螺母即可沿圆管轴向滑动调整，无需完全拆卸结构，适配现场安装时的位置微调需求。夹座的受力部位做了局部加厚处理，在常规15N·m的锁紧力矩下，夹座的最大应力值低于常用工程塑料或压铸铝合金的许用应力，长期使用不会出现开裂、形变失效的问题，锁紧后可承受垂直于扶手方向不小于800N的径向载荷，满足常规护栏、扶手的承重与抗冲击要求。
