步进电机用平行槽弹性锁紧联轴器

这款联轴器主要面向小型自动化设备里的步进电机传动场景设计，常见于桌面级数控滑台、小型3D打印设备、实验室精密送料机构这类对传动同轴度误差有一定容忍需求的安装位，用来解决电机轴与从动轴安装时存在的微小径向、角向偏差问题，避免硬联接状态下的轴系憋劲、轴承额外磨损问题。

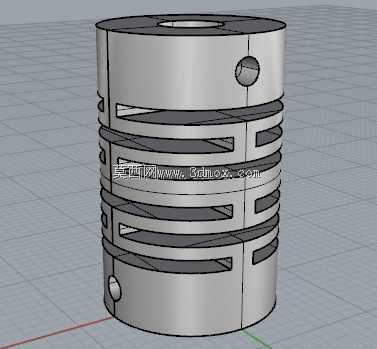

设计上采用平行开槽的弹性结构，沿筒体周向均匀分布多道平行切槽，槽体贯通筒体侧壁，依靠金属本体的弹性形变补偿两轴的安装偏差，相比膜片联轴器结构更简单、加工成本更低，相比刚性联轴器具备更好的偏差吸收能力，适合小扭矩、高转速的步进电机传动场景。两端轴孔设计为5毫米标准孔径，匹配市面常见的42、57系列步进电机输出轴尺寸，两端各设置1个径向锁紧顶丝孔，安装时将轴插入对应孔位后拧紧顶丝即可完成轴与联轴器的固定，无需额外的键联接结构，拆装便捷，适合小负载传动场景。

外形为圆柱形筒体结构，整体外径控制在合理范围，不会超出小型步进电机的安装边界，安装时无需额外扩大设备的轴系避让空间，筒体两端的锁紧顶丝采用内六角结构，拧紧时受力均匀，可保证轴与联轴器之间无相对滑动，避免传动丢步问题。槽体的宽度、数量经过扭矩传递能力校核，在保证弹性补偿能力的同时，不会因槽体过多降低整体扭转刚度，保证步进电机的转动角度可以精准传递到从动端，不会出现传动滞后问题。

实际选型使用时，需要注意该联轴器适用的扭矩范围，不可超出额定扭矩使用，否则会导致槽体出现塑性形变，丧失偏差补偿能力；安装时要保证两轴的偏差在联轴器允许的补偿范围内，不可强行超偏差安装，否则会加速联轴器的疲劳损坏，同时带来额外的传动振动。顶丝锁紧时要在轴表面对应位置做小平面处理，避免顶丝与光轴表面点接触导致锁紧力不足，长时间运行出现松动。
