轮式推土机二维工程线稿设计图

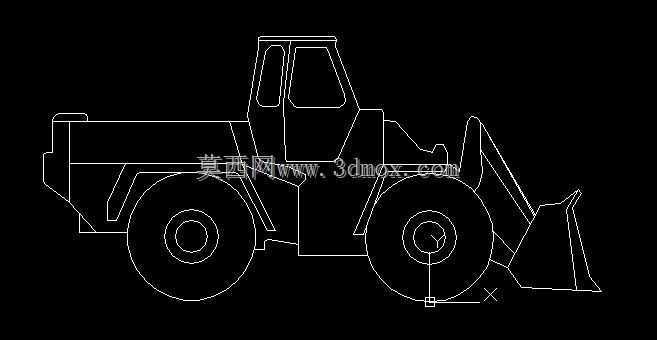

该轮式推土机二维线稿完整呈现了整机的外部轮廓与核心部件布局，可作为三维建模的基准参考，也能为土方作业场景的设备选型提供直观的结构参照。从实际工程应用来看，这类轮式推土机主要应用于场地平整、松散物料短距离转运、基坑开挖余土清理、道路施工路基找平作业场景，相比履带式机型，它的转场速度更快，对硬化路面的损伤更小，适合在市政施工、厂区物料整理、小型矿山表层剥离这类需要频繁转场的作业环境中使用。

从设计呈现的结构来看，线稿明确标注了驾驶室的位置边界，驾驶室采用框架式轮廓设计，预留了足够的操作视野空间，前侧作业装置的铰接点位置清晰，铲斗的切削刃轮廓、动臂的弯折角度都做了明确的线条表达，能够直观反映铲斗举升、下翻的运动轨迹边界，在建模时可以依据该轮廓确定动臂油缸的安装行程范围，避免出现运动干涉问题。整机的轴距、轮距在线稿中通过车轮位置明确体现，前后轮采用等直径大尺寸轮胎设计，能够适配非硬化路面的通行需求，整机尾部的配重轮廓也做了完整呈现，在做整机稳定性校核时，可以依据该轮廓确定配重的重心分布范围，匹配前端铲装额定载荷下的抗倾覆参数。

在建模落地过程中，可依托该二维线稿作为草绘基准，先拉伸出整机的主体外轮廓，再逐一拆分驾驶室覆盖件、动臂结构、铲斗结构、车架主体、行走轮系这些独立部件，线稿中呈现的车身侧面折角线条，对应实际覆盖件的冲压折弯边界，建模时可直接提取线条作为钣金特征的生成轮廓。针对安装边界部分，线稿中车架与动臂的铰接点位置、车轮与车架轮拱的间隙都有明确的线条间隔，在后续做三维装配时，可以依据这些间隙预留足够的部件活动空间，比如转向时轮胎的摆动空间、动臂举升时与驾驶室的安全间隙，都能从这份线稿中找到基准参考。这类二维线稿还原的机型，侧重作业灵活性，铲斗的容量匹配轮式底盘的承载能力，适合处理散状砂土、碎石、工程渣土这类物料，在作业时可以依靠自身的行走推力完成物料的铲装，再通过动臂举升完成卸料动作，相比大型履带推土机，它的作业半径更小，在狭窄施工区域的适配性更强。
