杠杆式快速压紧拨动钳结构设计

　　这类杠杆式拨动钳是工装夹具领域应用极广的手动压紧元件，在钣金焊接工位、小型零件机加工装、木质家具组装、电子元器件压合场景中都能见到它的身影，核心作用是在工序作业时提供稳定的夹持力，避免工件受切削力、焊接应力、装配外力出现位移偏移，相比传统螺栓压紧结构，它的操作效率能提升4到6倍，单次夹紧与松脱的动作行程仅需扳动钳体手柄一次即可完成，不需要反复旋拧螺母，非常适配高频次上下料的流水作业场景。从结构设计逻辑来看，这款拨动钳采用多组铰接连杆组成的力放大机构，利用连杆过死点的机械特性实现自锁，当手柄扳动到夹紧位置时，连杆铰接点越过力的作用线，此时即便压紧端受到工件的反向弹力，钳体也不会自行松脱，能持续输出稳定的夹紧力，不需要额外增加锁止结构。

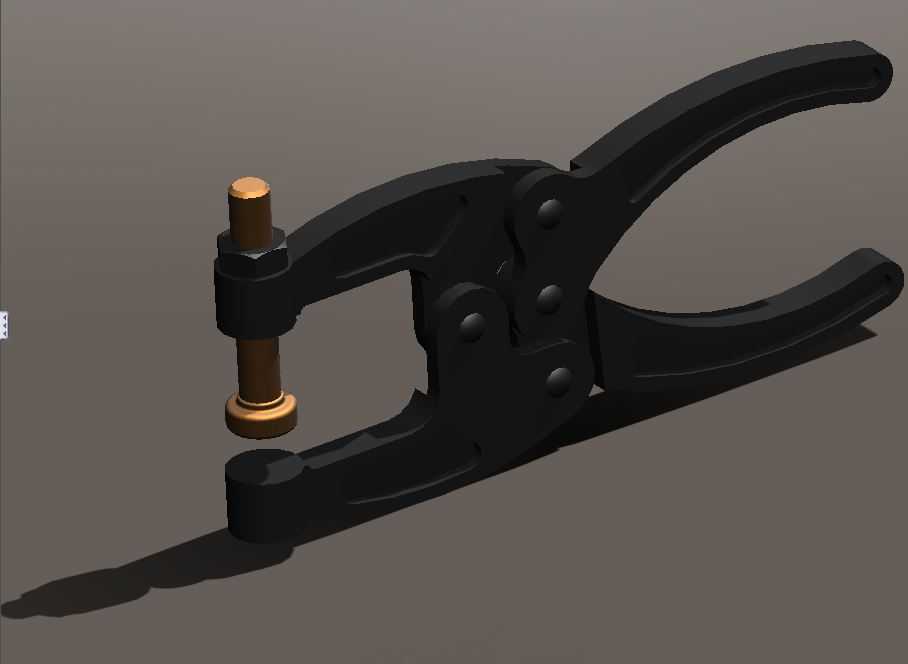

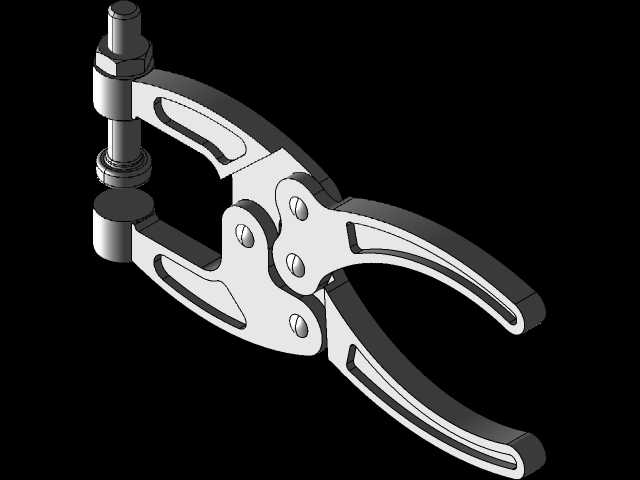

　　钳体的主体受力部件采用一体式冲压或锻造成型，铰接位置采用销轴连接，销轴与孔位之间预留合理的配合间隙，既保证扳动时的动作顺畅无卡滞，又能避免间隙过大导致的夹紧刚性不足、压头位置偏移问题。压头位置采用可调节的螺栓结构，通过旋转端部的铜质压头螺栓，可以适配不同厚度的工件夹持需求，调整范围覆盖常规工装作业中0到30毫米的工件厚度差，压头端部做了圆角钝化处理，避免压紧时刮伤工件表面，铜质材质的压头也能在压合易损工件表面时起到一定的缓冲作用，减少压痕产生。钳体的整体外形尺寸适配单人单手操作，手柄部分的张开角度符合人体工学设计，握持位置做了贴合手掌的弧度处理，长时间操作不容易产生手部疲劳，安装时可以通过钳体底座的预留孔位，

　　直接用螺栓固定在工装平板或者工作台面上，安装边界的孔位间距符合通用工装夹具的安装标准，可以直接替换同规格的其他快速压紧钳，不需要重新加工安装孔位。在实际选型应用中，这类拨动钳的夹紧力输出可以满足大部分小型零件的装夹需求，针对不同的作业场景，还可以通过更换压头的形式适配特殊形状的工件，比如针对弧形工件更换仿形压头，针对薄壁工件更换大接触面压头，扩展它的适用范围。整个钳体的铰接传动部分没有复杂的精密元件，日常使用中仅需要定期在销轴位置加注少量润滑脂，就能保证长期的动作可靠性，在多粉尘、多焊渣的车间环境下也能稳定工作，不容易出现卡滞失效的问题。
