拓扑优化多孔位连接支架结构设计

该类支架属于多安装点位的承载连接构件，主要应用于需要兼顾轻量化与结构强度的装配场景，尤其适配对部件自重有严格限制的机载、便携类设备的连接工位，可在多个独立装配点位之间传递载荷，实现不同功能模块的刚性衔接。从实际使用场景来看，这类支架往往需要同时承受多方向的交变载荷，不同安装孔位分别对接固定端与活动端组件，既要保证连接位置的定位精度，避免长期运行后出现连接松动、位移偏差，又要尽可能降低自身重量，减少整体装配体的无效负载。

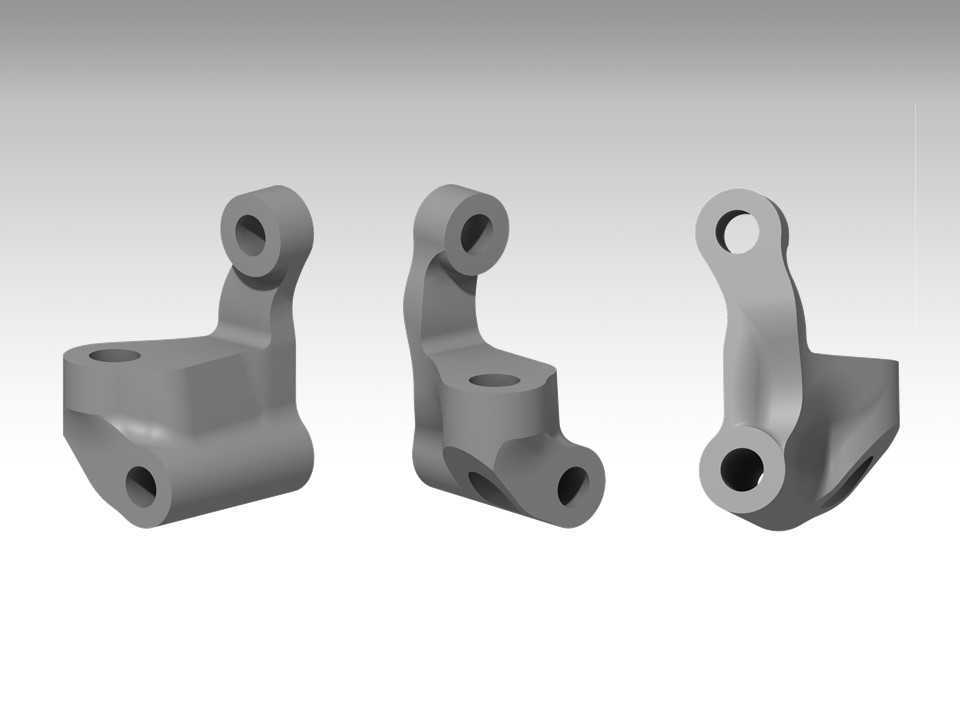

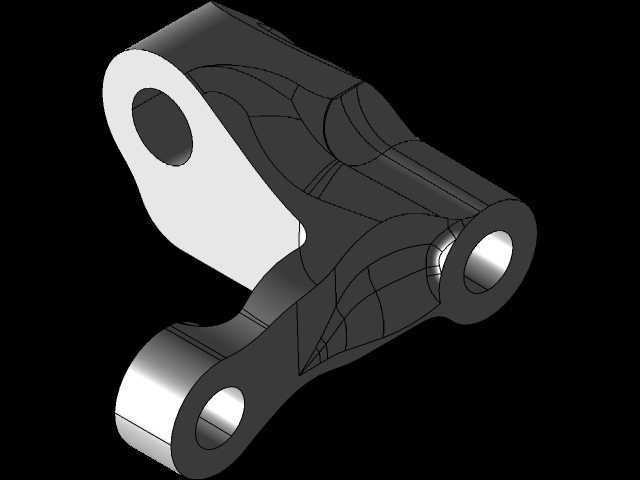

设计过程中采用拓扑优化思路开展结构迭代，首先锁定三个安装孔的位置作为非设计区域，保证安装边界与对接接口完全匹配现有装配尺寸，三个孔位分别对应不同方向的连接需求，孔的内径与对接销轴、螺栓的尺寸公差保持一致，安装端面预留足够的贴合面积，避免装配后出现局部应力集中。在非安装区域的材料分布上，完全依据载荷传递路径进行材料排布，剔除所有不参与载荷传递的冗余材料，最终形成的曲面过渡结构没有尖锐棱角，所有应力集中区域都做了平滑的圆弧过渡，既避免了应力突变导致的结构失效，也让整体外形更适配增材制造的工艺特性。

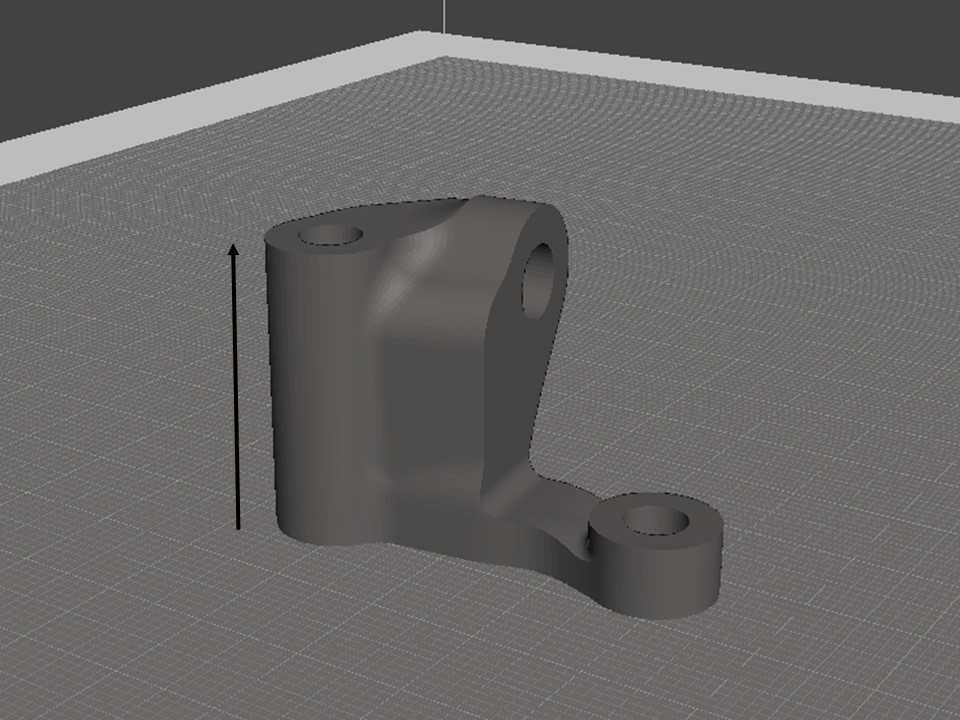

从安装边界来看，三个孔位的相对位置精度是设计核心，孔的中心距公差控制在装配允许的范围内，支架整体的外轮廓不会超出安装区域的空间边界，不会和周边其他组件产生运动干涉。结构本身没有薄壁、细长悬臂等脆弱设计元素，整体刚性充足，即便承受瞬时冲击载荷也不会出现塑性变形。采用增材制造工艺生产时，仅需极少量的支撑结构即可完成打印，成型后去除支撑的工作量很小，成型后的部件表面质量均匀，不需要过多后处理即可直接投入装配使用。

实际装配时，三个孔位分别穿入对应规格的紧固件，贴合面完全贴合对接组件的安装面，锁紧后即可实现稳定连接，由于结构本身的材料分布完全匹配载荷流向，在长期交变载荷作用下，结构的疲劳寿命表现优于传统等截面设计的支架，同时自重较传统实心支架降低超过四成，完美适配对自重控制有严格要求的应用场景。
