大疆S1000无人机电机固定安装基座结构

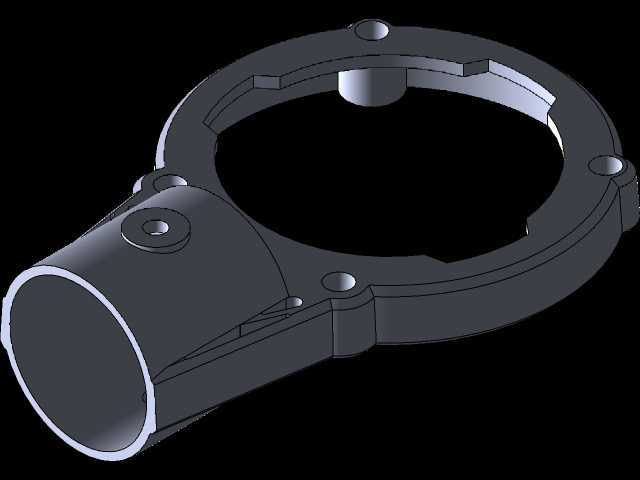

该零件作为多旋翼航拍无人机动力系统的核心连接载体，主要承担无刷电机与碳纤维机臂之间的载荷传递与定位固定作用，在大载重八旋翼航拍作业场景中，需要同时承受电机高速旋转产生的振动载荷、飞行姿态调整时的交变弯矩以及起降阶段的瞬时冲击载荷，对结构的刚度与抗疲劳性能有较高要求。设计过程中优先采用一体化环形抱箍搭配侧向悬臂的结构形式，环形主体部分与电机安装座的止口尺寸匹配，通过周向分布的定位凸台限制电机周向转动，避免动力输出过程中出现相对滑移；侧向延伸的圆筒结构与碳纤维机臂采用套接配合，配合面预留合适的胶接间隙，同时侧面设置的螺钉孔可在胶接固化后施加径向锁紧力，进一步提升连接可靠性，防止长期振动下出现松脱。从安装边界来看，环形安装面的孔位完全适配对应型号电机的安装孔距，不需要额外加工转接件即可完成装配，侧向圆筒的内径与常用规格的碳纤维机臂外径一致，套接深度经过反复校核，既保证足够的粘接接触面积分散载荷，又不会过度占用机臂内部的走线空间，方便电调信号线与动力线的穿行布置。结构上在环形主体与侧向悬臂的衔接位置设置了渐变式的加强筋，没有采用突兀的直角过渡，能够有效降低应力集中系数，在飞行过程中遇到突风载荷或者机动动作时，应力可以顺着加强筋平滑传递，避免衔接位置出现断裂风险。零件上分布的小型凸台结构，既可以作为装配时的定位基准，方便工人在组装时快速对齐安装位置，也能够在锁紧螺钉时提供足够的承压面，避免锁紧力过大造成薄壁结构出现压溃变形。实际应用中，该基座的重量控制也经过考量，在保证结构强度满足大载重飞行要求的前提下，尽可能去除非承载区域的多余材料，降低整机的无效载荷，提升无人机的续航表现与有效载重能力，适配专业航拍、电力巡检、航测作业等多种对飞行稳定性要求较高的应用场景。
